Герметичный мембранный ввод электрических кабелей 216х89 мм, 16 вводов
Герметичный мембранный ввод электрических кабелей 216х89 мм, 16 вводов R5MMB2

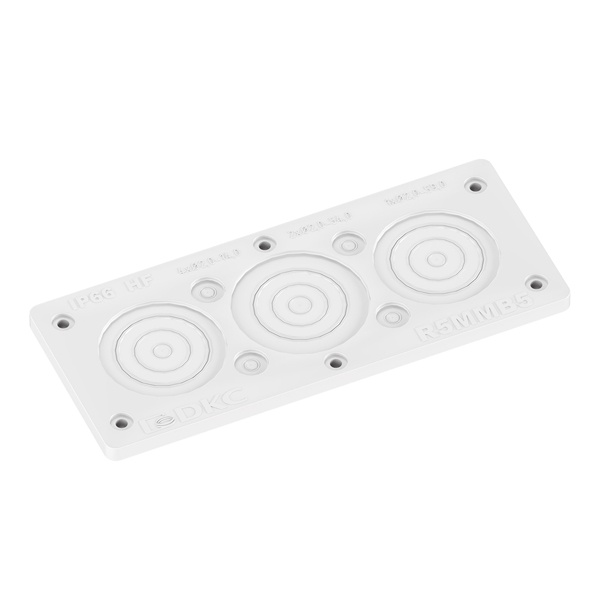

Мембранный кабельный ввод предназначен для герметичного и надежного ввода кабелей в навесные корпуса серии RAM block, а также другие корпуса и шкафы.
Уличные мембранные кабельные вводы из EPDM обеспечивают степень защиты IP66 и защищают внутреннее пространство оборудования от пыли, влаги и внешних воздействий. Материал изготовления — безгалогеновый (HF) EPDM-эластомер, обладающий:
Кабельные вводы сохраняют эксплуатационные характеристики в широком диапазоне температур и климатических условий.Климатическое исполнение: УХЛ1, ОМ1, Т1.
Серия включает пять исполнений, различающихся по набору отверстий и диапазонам диаметров вводимых кабелей, что позволяет подобрать оптимальный вариант под конкретные задачи монтажа.
- Комплект поставки:
- мембранный кабельный ввод;
- 6 винтов;
- 6 шайб.
- Характеристики:
- Размер: 216х89 мм,
- Количество кабельных вводов: 15x2,0-20,0 мм, 1x2,0-40,5 мм
- Материал: Резина
- Степень защиты: IP66
- Температура эксплуатации: от -70 до 90°C
| Бренд | DKC |
| Установка | Настенная |
Когда нужно завести в шкаф сразу пачку кабелей и при этом не превратить ввод в «решето», выручает мембранный ввод. У DKC R5MMB2 аккуратный формат и понятная идея: быстро пройти через стенку корпуса и сохранить нормальную герметизацию без лишней возни.
Такие вводы ставят на шкафы управления и автоматики, клеммные и распределительные коробки, небольшие пульты и корпуса на оборудовании, где кабелей много и они разного диаметра. Особенно удобно в местах, где проводку периодически добавляют или меняют: не надо каждый раз городить новые сальники и расширять отверстия в корпусе.
Ключевые характеристики по паспорту:
- Бренд: DKC
- Артикул: R5MMB2
- Тип: мембранный кабельный ввод
- Материал мембраны: EPDM
- Степень защиты: IP66
- Рабочая температура: от -70 до +90 °C
- Габариты (ШхВ): 216х89 мм
- Вводы под кабель: 15× Ø2–20 мм и 1× Ø2–40,5 мм
Практика и удобство: за счет мембраны кабель проходит через эластичное уплотнение, поэтому ввод получается «живой» — поджимает оболочку и компенсирует небольшие допуски по диаметру. Плюс вы сразу получаете понятную раскладку: много линий стандартного размера и один «крупный» ввод под толстый кабель, гофру/жгут или ввод питания в шкаф.
Что защищает и как работает: IP66 — это защита от пыли и сильных струй воды. В нормальной сборке мембрана плотно обхватывает кабель, не оставляя щелей, через которые обычно тянет пыль или попадает влага. EPDM хорошо держит температуру и не «дубеет» на холоде так быстро, как некоторые более простые резины — это заметно на уличных шкафах и в неотапливаемых помещениях.
Почему берут: один элемент закрывает сразу много вводов, экономит место на стенке корпуса и время на монтаж. Удобно, когда кабельных линий много, а аккуратность ввода и герметизация важнее, чем «красота» десятка отдельных сальников.
Рекомендации по применению: подбирайте диаметры с небольшим натягом — мембранные вводы лучше работают, когда оболочка кабеля обжата, а не болтается. Следите, чтобы кабель входил без продольных порезов и сильных перекосов: тогда уплотнение служит дольше и IP держится стабильно. Для силовых толстых линий используйте выделенный большой ввод, не пытайтесь «протащить» их через мелкие мембраны.
