Пластиковый распределительный шкаф накладной электрический ДКС на 24 модуля скрытой установки
Пластиковый распределительный шкаф накладной электрический ДКС на 24 модуля скрытой установки F24W1WW
Щиток FRAME предназначен для монтажа в жилых, административных и коммерческих помещениях. Он применяется для установки модульных устройств, обеспечивая удобство и безопасность эксплуатации электрических сетей.
Конструкция щитка позволяет монтировать стандартные латунные шины на любых стенках корпуса, обеспечивая гибкость при подключении. Единый корпус шинодержателя можно разделить на сегменты, что дает возможность адаптировать его под различные длины шин в зависимости от требований проекта.
Благодаря симметричной конструкции корпуса, дверь щитка может открываться как влево, так и вправо, обеспечивая удобный доступ к оборудованию независимо от условий установки. Щиток FRAME выполнен из прочных и износостойких материалов, что гарантирует его долговечность и надежность в эксплуатации.
- Преимущества:
- Заглушки по одному модулю с каждой стороны
- Магнитная фиксация дверцы
- Практичный прямоугольный корпус
- Матовый пластик не собирает отпечатки пальцев
- Маркировка точек подключения
- Подштамповка в виде модулей на корпусе
- Корпус шинодержателя с возможностью разделения
- Четыре точки крепления к стене с возможностью регулировки
- Возможность установки стандартных латунных шин
- Характеристики:
- Материал - термостойкий пластик
- Класс изоляционной защиты - II
- Степень защиты - IP40
- Цвет - белый RAL 9016
- Ударопрочность - IK08
- Максимальное номинальное напряжение - 400В
- Максимальный номинальный ток - 125А
- Максимальный ток короткого замыкания - 10кА
- Сопротивление высоким температурам - до 650 °С по результатам испытаний раскаленной проволокой согласно МЭК695-2-1
- Температура монтажа - от –25 до +60°С
- Дверца - белая открывается на 135°

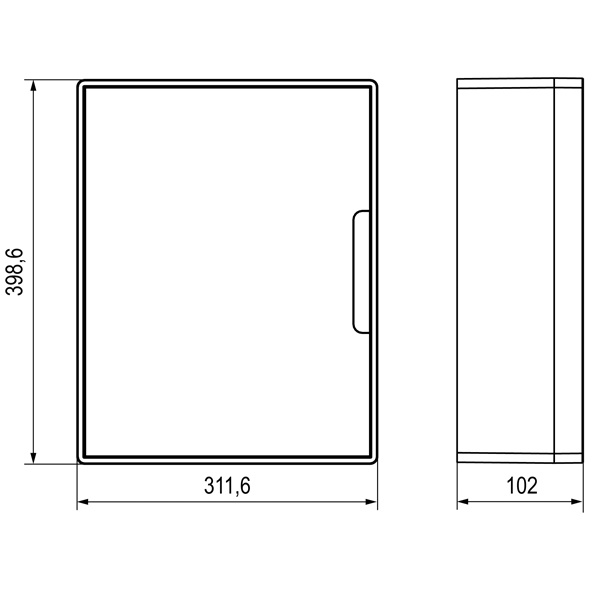

- Ширина - 311.6 мм
- Высота - 398.6 мм
- Глубина - 102 мм
- С монтажной платой/панелью - Нет
- Количество модулей - 24

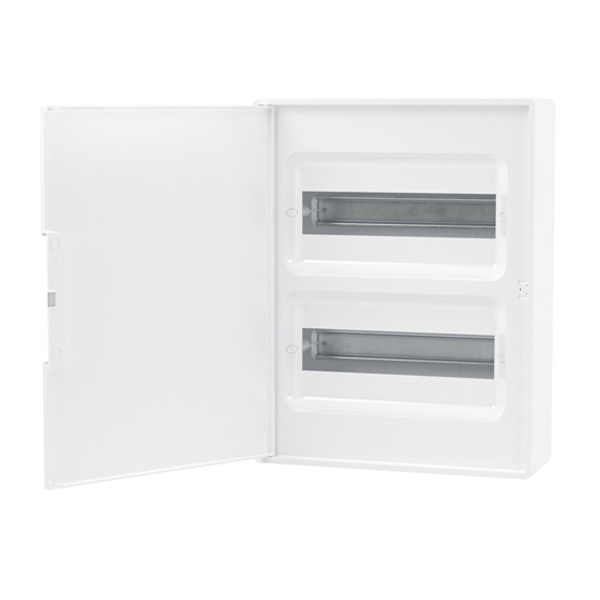

- Количество рядов - 2
| Бренд | DKC |
| Материал корпуса | Пластик |
| Общее число модулей | 24 |
| Наличие клеммников | Да |
| Материал двери | Пластик |
| Степень защиты IP | 40 |
| Количество DIN-реек | 2 |
| Установка | Открытая |
Настенный щит DKC FRAME на 24 модуля (2 ряда по 12) — это аккуратный «дом» для автоматики, когда нужно собрать распределение в квартире, офисе или небольшом техпомещении и при этом закрыть аппаратуру дверцей. Белый цвет и ровная геометрия обычно хорошо вписываются в светлые интерьеры, а IP40 — понятный ориентир: щит для сухих помещений без пыли и брызг.
По применению он самый ходовой: вводные и групповые автоматы, УЗО/дифавтоматы, реле контроля напряжения, контакторы — всё, что ставится на DIN-рейку в пределах 24 модулей. Удобен, когда нужно разнести группы по двум рядам: так читать схему проще, а обслуживать — спокойнее. В квартире его часто ставят в коридоре или нише, в офисе — в серверной/кладовой, в частном доме — в подсобке, где щит не ловит влажность.
Ключевые характеристики:
- Производитель/серия: DKC, FRAME
- Исполнение: настенное
- Вместимость: 24 модуля (2х12)
- Дверца: белая
- Степень защиты: IP40
- Цвет: белый
- Артикул: F24W1WW
Практический плюс двухрядной компоновки — меньше «каши» из проводов. При нормальной раскладке можно отделить, например, свет от розеток или «мокрые» зоны от общих линий, оставить место под вводную защиту и пару модулей под будущие добавления. Дверца закрывает аппаратуру от случайных касаний и бытовой «пыли», а также просто делает щит визуально спокойнее в жилом помещении.
Что он защищает и как работает: сам щит не заменяет автоматы или УЗО — он организует и изолирует их. Внутри ставятся модульные аппараты, которые уже отключают питание при перегрузке, коротком замыкании или утечке тока (в зависимости от выбранных устройств). Корпус с IP40 ограничивает доступ к токоведущим частям и снижает шанс случайно задеть клеммы при быту или уборке, но от воды он не рассчитан — это важно помнить.
Почему берут: формат 2х12 — один из самых удачных по вместимости для типовых объектов: места хватает на полноценный набор защиты без «паровоза» из нескольких маленьких боксов. Белая дверца помогает вписать щит в интерьер, а настенный монтаж часто выручает, когда штробить и утапливать корпус уже поздно или не хочется.
Рекомендации по применению: ставьте в сухих помещениях и продумывайте запас по модулям — в реальных щитах лишние 2–4 модуля почти всегда находят применение (реле, защита от перенапряжения, отдельная линия). Перед сборкой разметьте группы и подпишите автоматы — обслуживание потом будет быстрее и без ошибок. Подбор аппаратов и сечений проводников делайте под фактические нагрузки и ввод, а монтаж — с отключением питания и проверкой отсутствия напряжения.
