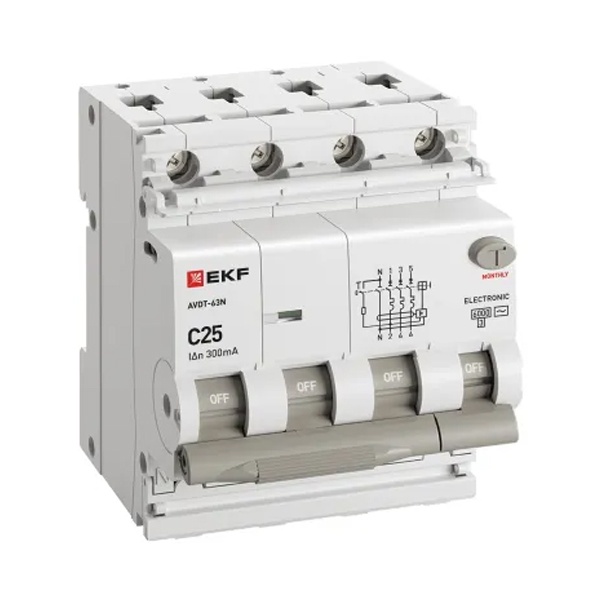

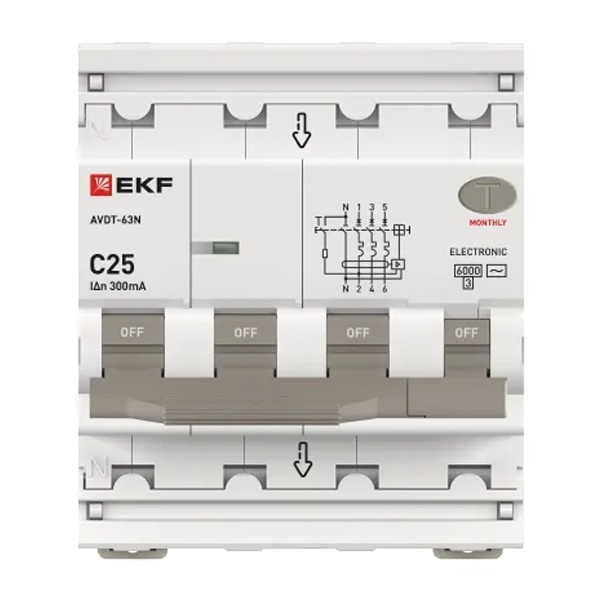

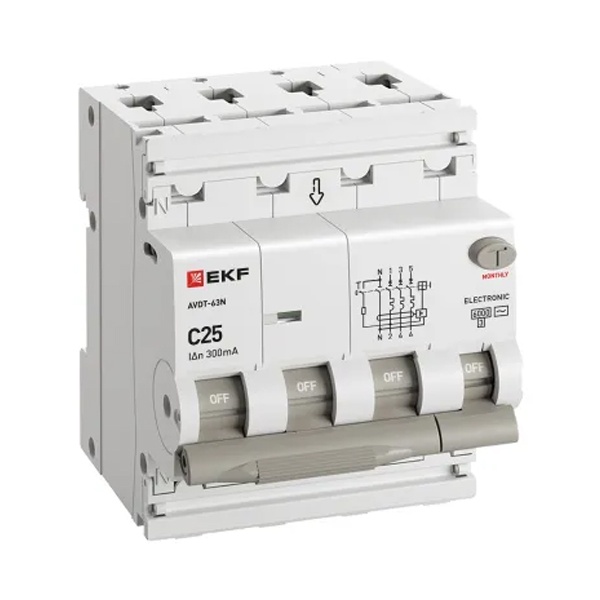

Дифавтомат EKF АВДТ-63N 3P+N 25А 300мА характеристика C тип АС трехфазный электронный 6кА (дифференциальный автомат, АВДТ) D63N46E25C300

Дифавтомат EKF PROxima АВДТ-63N на 3 фазы с нейтралью — это тот случай, когда одной “коробочкой” закрываешь сразу два вопроса: защиту линии от перегрузки/короткого и контроль утечки тока. По опыту, в щитах он особенно удобен там, где не хочется плодить связку из автомата и УЗО и потом разбираться, что и где сработало.

Ставят такой аппарат в трехфазных щитах частных домов, небольших производственных и коммерческих объектов, в мастерских и на вводах/группах, где есть риск утечек на корпус или в проводку. Часто его берут под линии с распределением нагрузки по фазам (оборудование, группы розеток, небольшие станки, насосы, вентиляция), а также на участки, где проводка проходит по влажным помещениям или через сложные трассы и хочется дополнительного контроля по утечке. При этом важно понимать: уставка дифференциального тока 300 мА — это не “про розетки в ванной”, а скорее про противопожарную защиту и контроль крупных утечек на протяженных линиях.

Ключевые характеристики по делу:

• Формат: 3P+N — отключает все три фазы и нейтраль, что в трехфазных сетях реально упрощает жизнь при аварии и обслуживании.
• Номинальный ток: 25 А — подбирается под сечение и расчетную нагрузку линии, как у обычного автомата.
• Характеристика отключения: C — нормальный “универсальный” вариант для смешанных нагрузок, где есть и пусковые токи, и обычная бытовая/офисная часть.
• Дифференциальный ток: 300 мА — уровень, который обычно ставят на ввод или на крупные группы для снижения риска пожара из‑за утечек.
• Тип по утечке: AC — реагирует на переменный синусоидальный дифференциальный ток.
• Исполнение: электронный дифференциальный блок.
• Отключающая способность: 6 кА — типовой запас для большинства распределительных щитов в зданиях.
• Артикул производителя: D63N46E25C300.

По конструкции и в работе этот АВДТ удобен именно как “компактная защита линии”: меньше модулей в щите — меньше перемычек, меньше мест, где можно ошибиться с соединениями, и в целом аккуратнее получается монтаж. Трехфазное исполнение 3P+N помогает избежать ситуаций, когда нейтраль остается подключенной при отключенных фазах — в некоторых режимах это принципиально важно и по безопасности, и по диагностике. Электронный диффблок обычно выбирают, когда нужно получить нужные функции в разумном габарите, но при этом монтаж и проверку лучше делать особенно внимательно: корректная схема, нормальная затяжка клемм, рабочая нейтраль без “креативных” объединений — и устройство отрабатывает предсказуемо.

Что именно он защищает и как это выглядит на практике. Внутри совмещены два механизма. Первый работает как автоматический выключатель: при перегрузке линия “нагревается” по току — аппарат отключает не сразу, а с выдержкой, чтобы не реагировать на кратковременные всплески. При коротком замыкании отключение происходит резко и быстро. Второй механизм следит за балансом токов: сколько “ушло” по фазам, столько должно вернуться по нейтрали. Если часть тока утекает на землю (через поврежденную изоляцию, корпус, влажные участки), появляется разница — и аппарат отключает цепь. Уставка 300 мА в первую очередь помогает отсеять опасные утечки, которые могут разогревать проводку и создавать риск возгорания, но не рассчитана на защиту человека от поражения током в бытовых сценариях.

Почему его берут. Во-первых, экономит место в щите и уменьшает “зоопарк” устройств — особенно на трех фазах, где связка из автомата и УЗО сразу разрастается. Во-вторых, удобно для крупных линий: есть и защита по току, и контроль утечки в одном аппарате, проще понять, какая линия отключилась. В-третьих, 3P+N дает корректное полное отключение трехфазной группы вместе с нейтралью, что важно при обслуживании и поиске неисправностей.

Рекомендации по применению. Номинал 25 А и характеристику C подбирайте по расчетной нагрузке и сечению кабеля, а не “как у соседа”. Уставку 300 мА разумнее ставить на ввод или на большие группы как противопожарную, а на розеточные линии, особенно во влажных зонах, обычно применяют меньшие уставки (если задача — защита человека). Тип AC выбирают там, где ожидаются в основном классические переменные утечки; если в линии много техники с электроникой и импульсными блоками питания, имеет смысл отдельно оценить требования проекта и условия эксплуатации. После монтажа не поленитесь проверить кнопку теста и убедиться, что нейтраль этой линии не объединена “где-то в коробке” с другими — это самая частая причина странных срабатываний у любых диффустройств.
