Модульный распределительный электрощиток настенный из пластика на 48 модулей с дин-рейками под автоматы
Модульный распределительный электрощиток настенный из пластика на 48 модулей с дин-рейками под автоматы 379808
Корпуса предназначены для удобной и безопасной установки модульных устройств на DIN-рейку. В ассортименте представлены как настенные, так и встраиваемые исполнения, что позволяет использовать их в самых разных условиях - от жилых помещений до промышленных объектов.
Широкий типоразмерный ряд - от 8 до 60 модулей - обеспечивает возможность подбора оптимального решения под конкретные задачи. Благодаря универсальности и разнообразию моделей корпуса подходят для организации систем электроснабжения, автоматизации и управления, удовлетворяя запросы как бытовых, так и профессиональных пользователей.
- Характеристики:
- Номинальное напряжение устанавливаемых аппаратов - 400В
- Номинальный ток устанавливаемых аппаратов ГОСТ IEC 61439-1-2013 - 125А
- Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздействии нагретой до температуры 850 °С проволокой (испытание согласно ГОСТ 62208-2013)
- Цвет корпуса - RAL9016
- Цвет дверцы - черный
- Диапазон рабочих температур - от -25 до +60°С
- Климатическое исполнение по ГОСТ 15150-69 - УХЛ3
- Ударная прочность - IK09
- Степень защиты - IP40
- Класс горючести по UL94 - V0
- Количество модулей - 48
- Способ крепления - навесное
- Межосевое расстояние между рядами - 125 мм
- Размер: 305х697х106 мм
- Используемый размер оцинкованной DIN-рейки - 35х7,5 мм

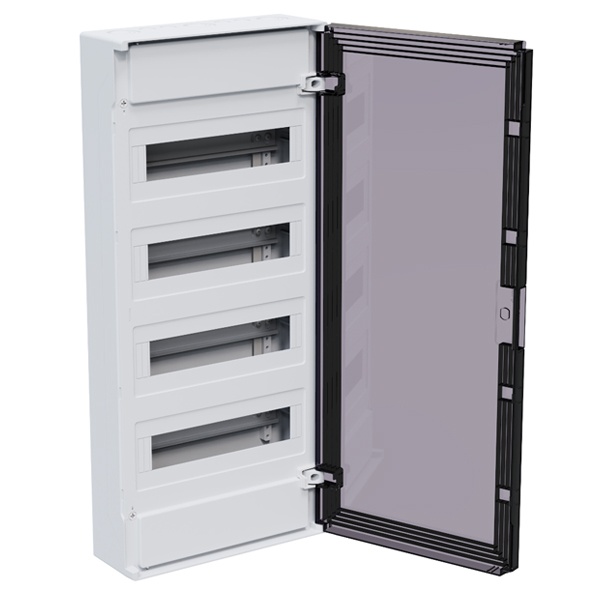

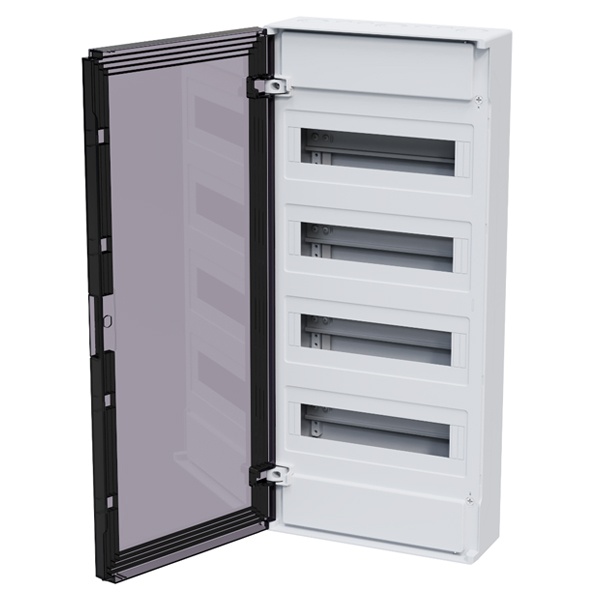

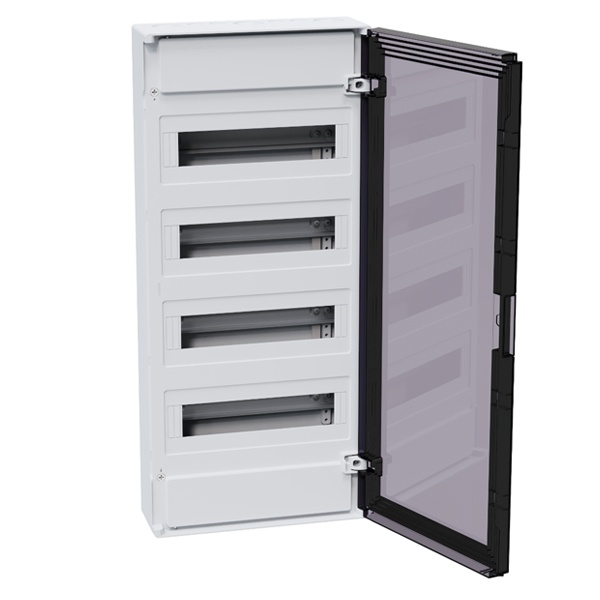

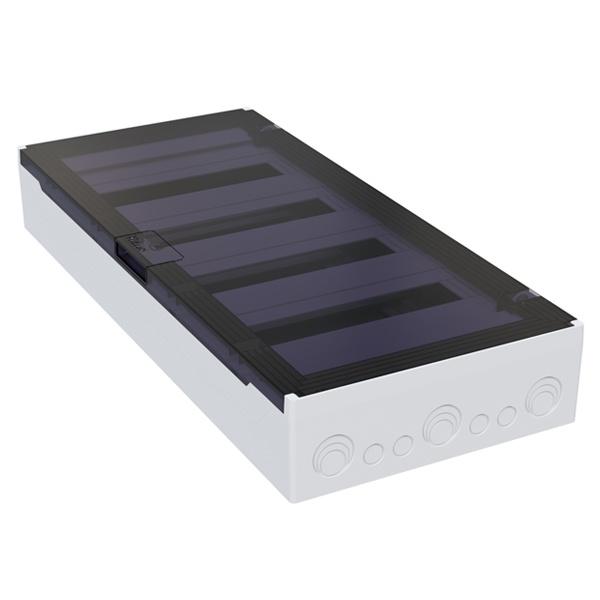

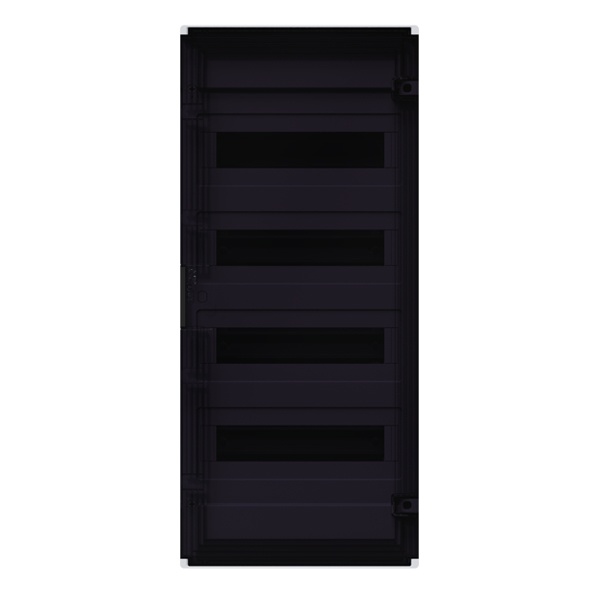

OptiBox Pro 48 от КЭАЗ — это навесной пластиковый щит на 48 модулей с прозрачной черной дверцей. По сути, аккуратная «коробка» под автоматику, когда нужно собрать распределение по квартире, дому или небольшому объекту так, чтобы к аппаратам был нормальный доступ и при этом все выглядело собранно.
Где применяется. Такой щит чаще всего ставят в жилых и офисных помещениях, в коридоре, кладовой, техкомнате — там, где щит должен быть на виду или, наоборот, спрятан, но доступен. Подходит для сборок с групповой защитой: свет, розетки, кухня, кондиционеры, теплый пол, отдельные линии на мощные потребители. В небольших коммерческих помещениях его берут под простое распределение без «тяжелой» силовой части.
Ключевые характеристики.
- Вместимость: 48 модулей (4 ряда по 12).
- Исполнение: навесной.
- Дверца: прозрачная, черная.
- Степень защиты: IP40.
- Серия: OptiBox Pro.
- Артикул производителя: 379808.
Практические особенности. Формат 4х12 удобен, когда линий уже больше «классических» 24–36, но еще не хочется уходить в большой щит или встраиваемый вариант. Прозрачная дверца — полезная вещь в быту: можно быстро посмотреть, какой автомат отключен, не открывая щит каждый раз. Черный оттенок дверцы визуально скрывает «пестроту» маркировок и рычажков — особенно заметно, если щит стоит в жилой зоне.
Что защищает и как работает. Сам щит никого не «отключает» — он дает безопасное место для установки модульных аппаратов (автоматов, УЗО/дифавтоматов, реле и т.п.) и закрывает их от случайного прикосновения. IP40 означает защиту от попадания твердых предметов крупнее 1 мм и отсутствие защиты от воды, поэтому это решение для сухих помещений, без прямых брызг и влажных зон.
Почему берут. Его выбирают, когда важны аккуратная компоновка на 48 модулей, понятный доступ к аппаратам и нормальный внешний вид без «промышленного» ощущения. Серия OptiBox Pro обычно берется именно под современные домашние/офисные сборки, где щит не хочется прятать за мебелью любой ценой.
Рекомендации по применению. Заранее прикиньте запас по модулям: в реальной сборке место съедают вводные устройства, реле контроля, ограничители перенапряжений и т.д., поэтому оставлять 10–20% свободного пространства — хорошая привычка. Ставьте щит на ровное основание, ввод кабелей продумайте до монтажа, а маркировку линий сделайте сразу — через год это экономит часы. Для влажных помещений и мест с риском брызг лучше смотреть исполнение с более высокой степенью защиты, чем IP40.
