Ответвительный кабельный зажим-орех соединительный электрический для магистральных и ответвительных проводов
Ответвительный кабельный зажим-орех соединительный электрический для магистральных и ответвительных проводов 108497
Кабельный сжим предназначен для организации ответвлений от магистральных кабелей и проводов в электрических сетях напряжением до 660 В. Конструкция устройства обеспечивает надежное и долговечное электрическое соединение без необходимости разрезания основного проводника.
Монтаж осуществляется с предварительным снятием изоляции непосредственно в зоне установки, что существенно упрощает процесс подключения. Применение кабельного сжима позволяет сократить время выполнения работ, снизить трудозатраты и минимизировать риск повреждения кабеля.
Благодаря высокой механической прочности и стабильности контактного соединения, устройство обеспечивает устойчивую работу электрической сети в различных эксплуатационных условиях, повышая общую надежность и безопасность системы электроснабжения.
- Номинальное напряжение - 660В
- Степень защиты - IP20
- Сечение жилы проводника - магистральный (16-35мм2), ответвительный (1,5-10мм2)

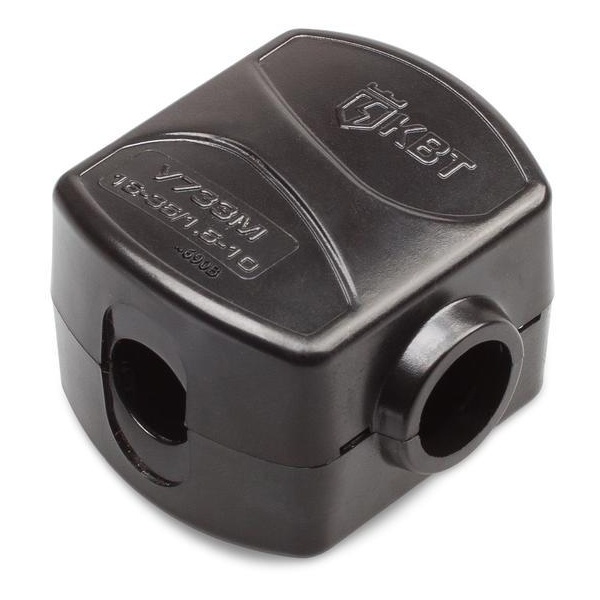

У733М от КВТ — тот самый ответвительный сжим, который выручает, когда нужно аккуратно и надежно снять ответвление с магистрали, не городя клеммники и не мудря с гильзами. В монтажной практике такие вещи ценят за предсказуемый результат: поставил, протянул как положено — и соединение держится.
Чаще всего У733М берут для ответвлений в распределительных щитах и коробках, на вводах, в узлах подключения оборудования, когда есть «толстая» линия и от нее нужно увести меньший кабель. Подходит и для обслуживания/модернизации существующих линий: удобно, когда нет желания полностью разбирать магистраль ради одного отвода.
- Тип: ответвительный кабельный сжим У733М
- Бренд: КВТ
- Сечения подключаемых проводников: магистраль 16–35 мм2, ответвление 1,5–10 мм2
- Формат поставки: упаковка 10 шт
- Артикул производителя: 108497
По конструкции это практичное решение для «разнокалиберных» проводов: магистраль можно оставить своей толщины, а отвод сделать нужным сечением — без переходных клемм и лишних соединений. В итоге меньше точек, где можно ошибиться, и проще уложить всё в коробке или щите. Упаковка на 10 штук — нормальный объем под небольшой объект или для монтажного запаса в машине.
Как работает по сути: сжим создает стабильный прижим проводников в зоне контакта, за счет чего снижается риск нагрева на соединении при нормальной затяжке. Правильный контакт здесь держится не «на честном слове», а на механическом усилии — поэтому важно именно качественно подготовить провод и корректно затянуть соединение.
Почему берут: закрывает типовую задачу ответвления «с большого на маленькое» одним элементом, экономит время на монтаже и помогает поддерживать порядок в соединениях. Плюс удобно, что сечения подобраны под частые реальные расклады: 16–35 мм2 на линию и 1,5–10 мм2 на отвод.
Рекомендации по применению: подбирайте сжим строго под фактические сечения магистрали и ответвления; проводники перед монтажом зачистите до чистого металла и следите, чтобы в зоне контакта не оставалось изоляции. Затяжку делайте уверенно, но без «перетяга» — контакт должен быть плотным, без перекоса и смещения жил. После сборки полезно проверить, что провод не выдергивается и соединение не люфтит; в силовых цепях лишняя проверка на нагрев под нагрузкой тоже не помешает.
