Ответвительный кабельный зажим-орех соединительный электрический для магистральных и ответвительных проводов

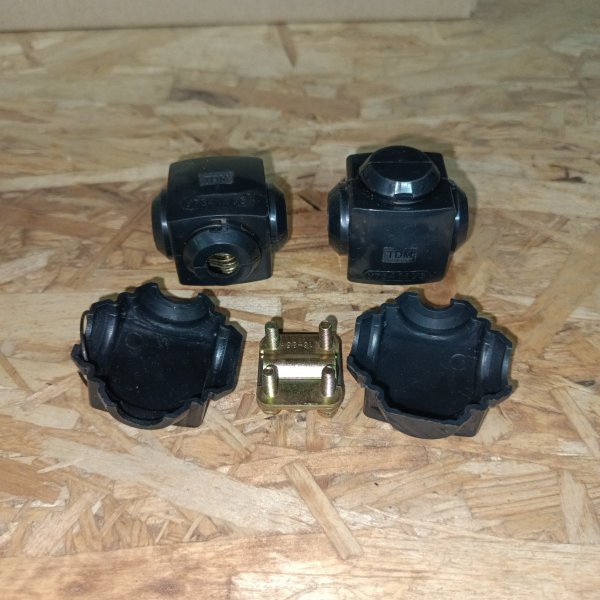

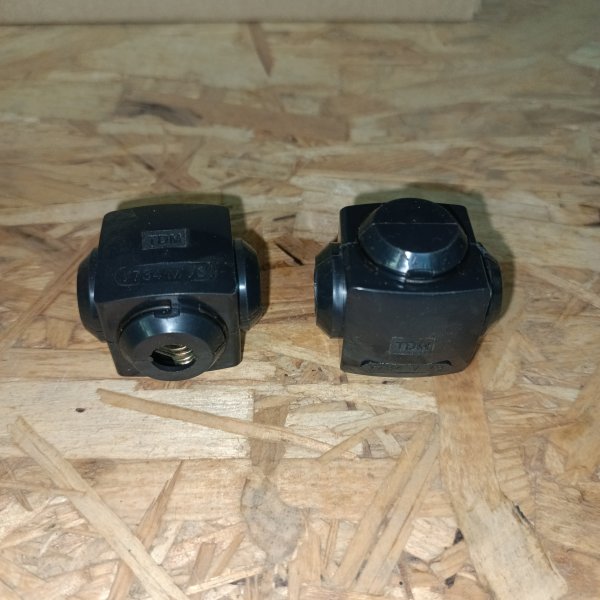

Ответвительный кабельный зажим-орех соединительный электрический для магистральных и ответвительных проводов SQ0831-0003
- Область применения:
- сборщики щитового оборудования;
- строительно-монтажные организации.
- Материалы:
- Корпус выполнен из негорючего поликарбоната.
- Сжим, состоящий из профилированных под типоразмер кабеля плашек, выполнен из анодированной стали.
- Преимущества:
- Магистраль и ответвление могут быть представлены алюминиевыми или медными проводами, либо их комбинацией.
- Сжим обеспечивает подключение проводника не нарушая целостности токоведущей жилы провода.
- Конструкция позволяет использовать сжимы многократно.
- Самое экономичное решение для создания отводов от магистрального проводника.
Описание от производителя:
Назначение:
Ответвительные кабельные сжимы предназначены для выполнения ответвлений от магистральных линий медных и алюминиевых проводов напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания проводника.
Применение:
В промышленных установках. В электрощитах (распределительных щитах, межэтажных щитках многоквартирных домов). На объектах электроснабжения.
Преимущества:
Магистраль и ответвление могут быть представлены алюминиевыми или медными проводами, либо их комбинацией. Сжим обеспечивает подключение проводника не нарушая целостности токоведущей жилы провода. Конструкция позволяет использовать сжимы многократно. Самое экономичное решение для создания отводов от магистрального проводника.
Материалы:
Корпус - негорючий поликарбонат Контактная группа - анодированная сталь.
Ответвительный зажим/сжим EC001062
Сжим ответвительный У-734М (16-35 : 16-25 мм?) IP20 TDM Electric
Сжим У-734М от TDM Electric — это тот самый «орешек», когда нужно аккуратно и быстро снять ответвление с магистрали без лишней возни с гильзами и пайкой. В реальной работе ценится за простую логику монтажа: поставил, протянул, получил контакт.
Используют его там, где от основной линии нужно сделать ответвление на отдельную нагрузку: в вводных и распределительных щитах, на сборках, при прокладке линий по объекту, в шкафах учета и автоматики. Подходит для ситуаций, когда есть магистраль большего сечения и нужно увести провод поменьше — например, на группу, прибор или отдельный участок трассы. Степень защиты IP20 подразумевает установку в сухих помещениях и внутри оболочек/корпусов, где нет прямого доступа к токоведущим частям.
Ключевые параметры, чтобы не промахнуться:
- Модель: У-734М
- Тип: сжим ответвительный
- Диапазоны сечений: магистраль 16–35 мм2 / ответвление 16–25 мм2
- Степень защиты: IP20
- Артикул производителя: SQ0831-0003
- Бренд: TDM Electric
Практика и конструктив — что это дает на монтаже. Формат ответвительного сжима удобен, когда важно не «перерезать» магистраль и не наращивать лишние соединения. Вместо набора операций получаете одно соединение: основной провод остается основным, а ответвление фиксируется через прижим. Это экономит время в щите и помогает держать соединения аккуратными и обслуживаемыми — при необходимости ответвление можно снять и переделать без разборки всей линии.
Как работает и что обеспечивает. Сжим создает надежный электрический контакт за счет механического прижима проводников в зоне соединения. При правильной затяжке контакт получается плотным, с нормальной площадью соприкосновения — это важно, чтобы соединение не грелось под нагрузкой и не «плывало» со временем. IP20 означает, что изделие рассчитано на установку там, где его закрывает корпус щита или другая защитная оболочка.
Почему берут. Берут, когда нужно сделать ответвление быстро и без экзотики: понятный монтаж, предсказуемый результат, удобно для типовых щитовых задач. Плюс сразу видно, где магистраль, где ответвление, и соединение получается компактным.
Рекомендации по применению. Подбирайте сечения строго в пределах 16–35 мм2 для магистрали и 16–25 мм2 для ответвления. Перед установкой проверьте состояние жилы (без надломов и сильных задиров), затягивайте крепеж равномерно и без «рычага на все деньги» — перетяжка тоже вредна. Ставьте сжим только в местах, где он будет закрыт от случайного прикосновения (IP20) и доступен для периодической проверки в рамках обслуживания щита.
