Анкерный клиновой зажим-держатель для монтажа провода СИП к столбу или к дому
Описание

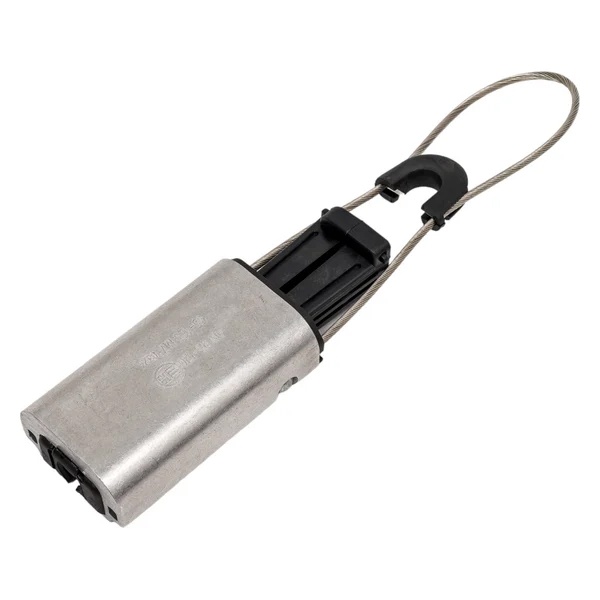

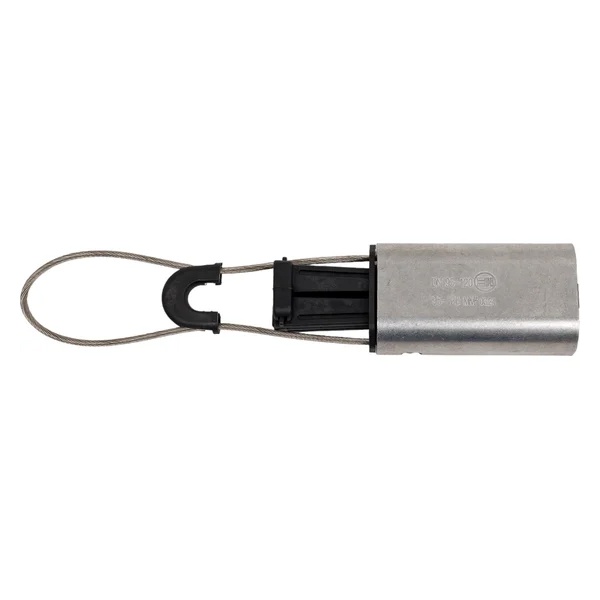

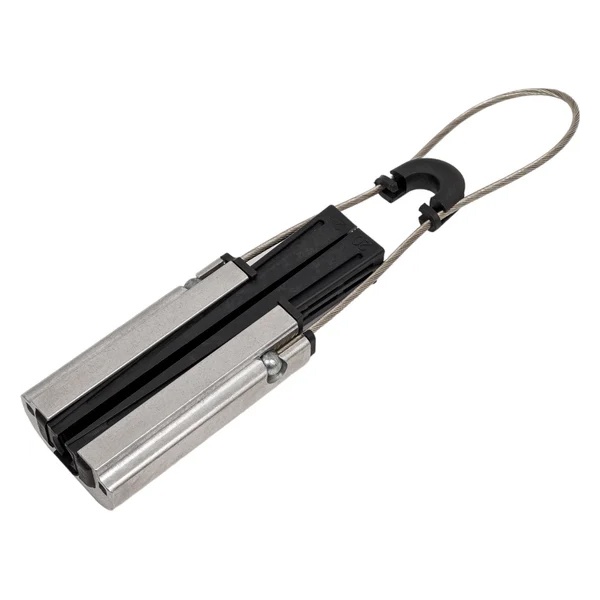

Анкерный клиновой зажим-держатель для монтажа провода СИП к столбу или к дому 10100391
Назначение:
- Для крепления изолированной нулевой несущей жилы (СИП-2) на концевых и угловых опорах, а также промежуточных опорах.
Характеристики:
- Корпус выполнен из алюминиевого сплава методом экструзии, что обеспечивает высокую надежность зажима и его устойчивость к механическим воздействиям.
- Клиновидная вставка выполнена из изоляционного материала для защиты нулевой жилы двойной изоляцией.
- Тросик имеет пластмассовую накладку, защищающую его от износа при креплении на кронштейне (крюке).
- Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах.
- Зажимы отличаются высокой прочностью, устойчивостью к коррозии, компактны.
- Установка зажимов производится без инструментов.
Преимущества применения:
- Тросик зажима DN 35, PA 1500, DN 80 и PA 2200 выполнен из нержавеющей стали, с шаровыми креплениями на обоих концах для удобства надежной фиксации.
- Тросик зажима PAC 1500 выполнен из нержавеющей стали, запрессован в корпусе зажима и снабжен крюком для подвешивания и блокировки на кронштейне без снижения механического тяжения магистрального провода в процессе монтажа СИП.
Характеристики:
- Сечение - 95-120 мм2
- Предельная нагрузка - 22000 Н
- Диаметр - 8-12 мм
- Длина корпуса - 110 мм
- Масса - 364 г
Обзор от AI
Анкерный зажим Нилед DN 95-120 — это тот самый узел, который держит СИП на опоре без лишних вопросов: поставил, подтянул, и линия стоит как надо. Рассчитан под СИП-2 крупного сечения, поэтому подходит там, где нагрузки уже «взрослые».
Его ставят на анкерных участках ВЛИ и вводах, когда провод нужно надежно зафиксировать и снять натяжение с пролета: на опорах, стойках, фасадных кронштейнах — везде, где по проекту требуется именно анкерное крепление. Часто выручает на концах линий, поворотах и местах с повышенной механикой по ветру/гололеду.
Ключевые характеристики:
- тип: зажим анкерный для СИП
- серия/модель: DN 95-120
- совместимость: провод СИП-2
- диапазон сечений: 95–120 мм2
- артикул производителя: 10100391
- бренд: Нилед
По конструкции это решение про понятный монтаж в поле: зажим берет провод аккуратно, без «пережима», и держит натяжение там, где обычные подвесы уже не работают. Важно и то, что крепление получается повторяемым — меньше зависит от того, кто именно затягивал на высоте.
Как работает и что «держит»: зажим фиксирует СИП-2 и передает усилие натяжения на кронштейн/опору, разгружая провод в узле крепления. В результате провод не ползет, не провисает из-за натяжения и сохраняет стабильную геометрию пролета.
Почему берут: DN 95-120 обычно выбирают за предсказуемое поведение на тяжелых сечениях — когда нужно не просто «подвесить», а именно надежно заанкерить линию и не возвращаться к этому узлу после первого же сезона.
Рекомендации по применению: подбирайте зажим строго по типу провода (СИП-2) и диапазону сечения 95–120 мм2, а место установки — по проекту: анкерные опоры, окончания и повороты трассы. Перед монтажом проверьте состояние оболочки и чистоту участка провода в зоне зажима; после установки убедитесь, что провод сидит ровно, без перекоса в губках и без повреждений оболочки.
