Встраиваемый трехрядный шкаф ЕКФ серии Нова из пластика для 36 модульных устройств
Встраиваемый трехрядный шкаф ЕКФ серии Нова из пластика для 36 модульных устройств nv-pbase-36

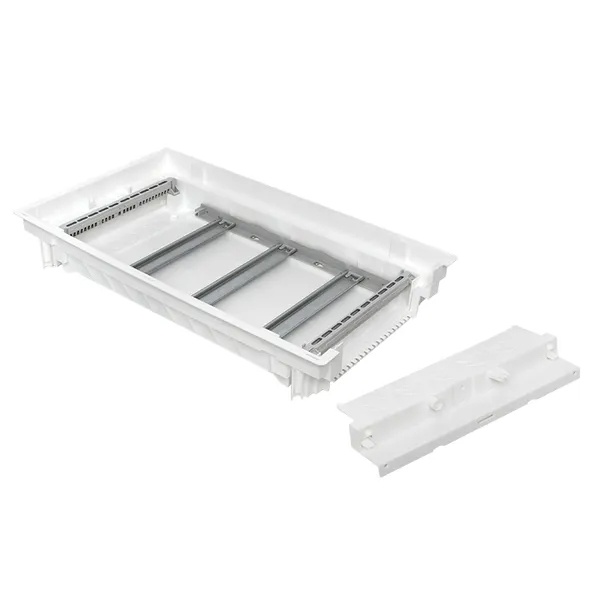

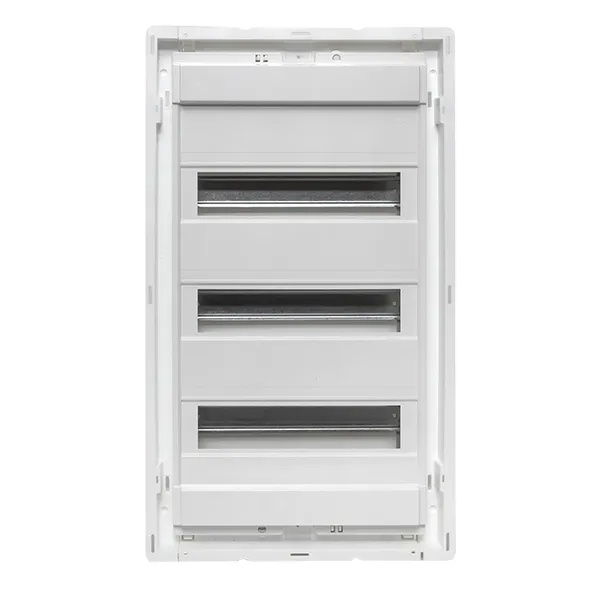

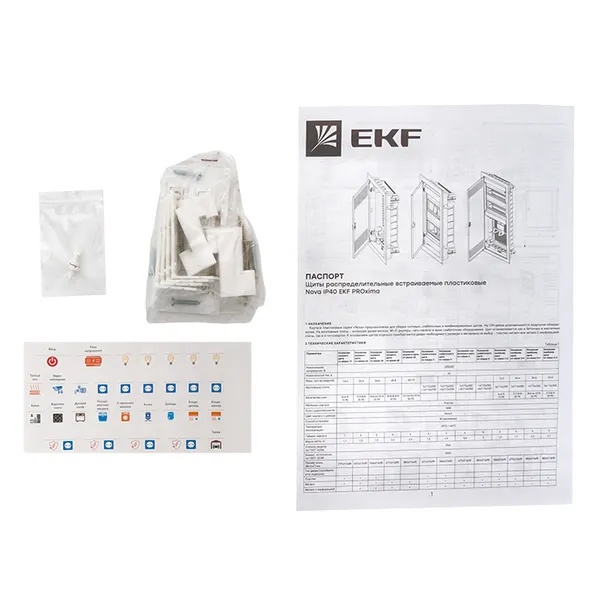

Компания EKF PROxima представляет основание для сборки силового щита из линейки «Nova». Эта модель с типоразмером 3 используется для сборки силовых распределительных шкафов. Установленное в них модульные приборы коммутируют и защищают кабельные линии и подключенные нагрузки. Корпус содержит 3 DIN-рейки, на которые монтируется различное модульное оборудование. На одной рейки допускается размещение до 12+2 единицы аппаратуры, то есть в 3 ряда можно расположить до 42 модулей. Для финальной сборки к основанию дополнительно приобретается дверца соответствующего размера и материала. Это может быть пластик, металл или металл с перфорацией. Сам корпус изготовлен из пластика белого цвета с ударопрочностью IK08 и степенью защиты IP40. Он имеет скрытый тип установки, поэтому требует заранее подготовленного углубления в стене из гипсокартона, кирпича или бетона. Для данного основания необходимы следующие параметры ниши: 554х313х90 мм. Номинальная нагрузка тока встраиваемых устройств составляет 63 Ампера при напряжении сети 230/400 Вольт. Климатическое исполнение УХЛ3, температура окружающей среды допускает диапазон от -25 до +60 градусов Цельсия. Основание с дин-рейками комплектуется паспортом, шинами 8+4+4+10 N и 26 PE, пластроном и 2 съемными фланцами, заглушкой пластрона на 6 модулей, 2 креплениями пластрона, 4 монтажными пластинами, 4 комплектами монтажа для полых стен, модульной наклейкой. Сферой использования выступают многоквартирные жилые дома и частные домостроения.
| Бренд | EKF |
| Степень защиты IP | 40 |
| Общее число модулей | 36 |
| Установка | Скрытая |

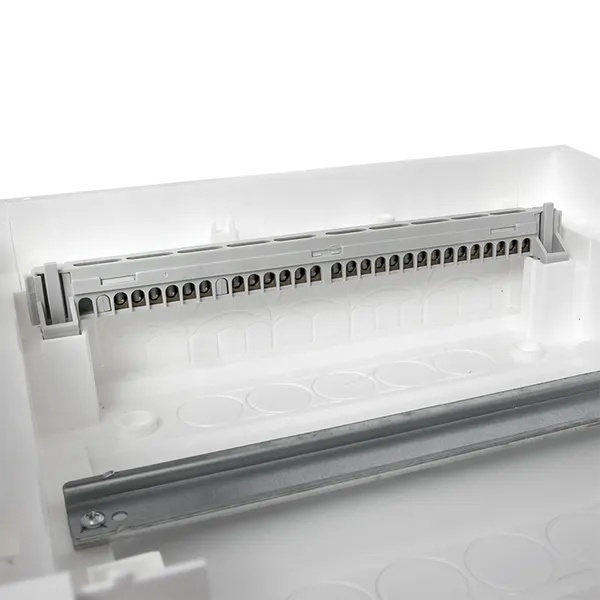

| Наличие клеммников | Да |
| Материал двери | Без двери |

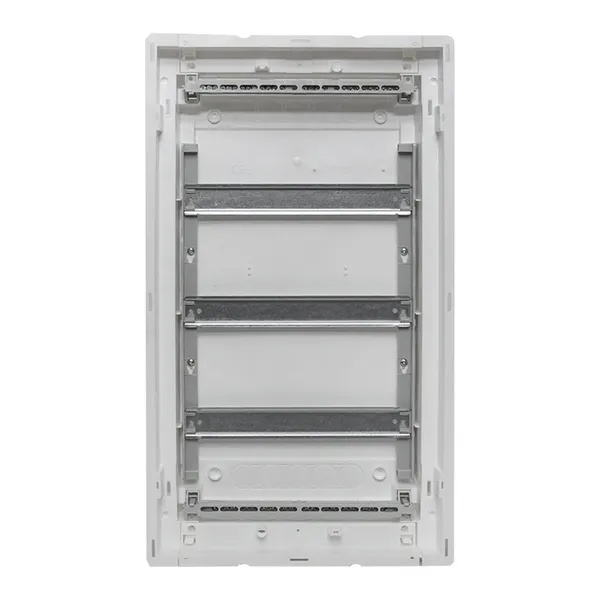

| Количество DIN-реек | 3 |
| Материал корпуса | Пластик |
Малый распределительный щит/бокс EC000214
Основание силового щита Nova с DIN-рейками 36мод. IP40 PROxima EKF nv-pbase-36

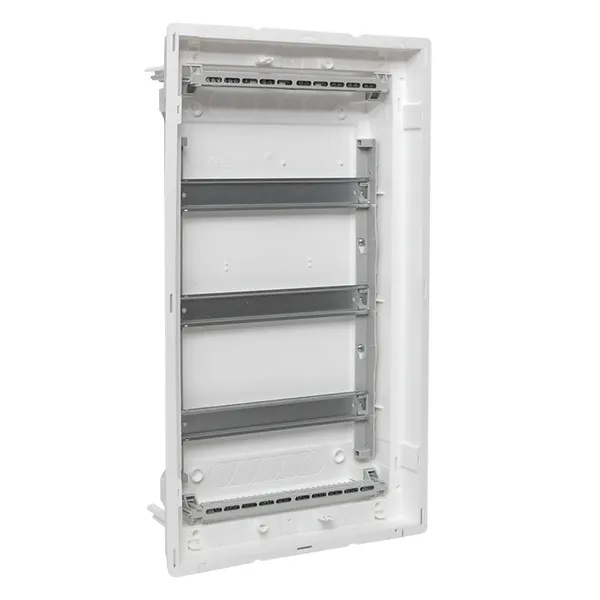

Это основание силового щита EKF PROxima Nova на 36 модулей — та самая «начинка корпуса», с которой начинается нормальная сборка: DIN-рейки уже на месте, остается расставить аппараты и аккуратно развести проводку. Удобно, когда нужно собрать щит без лишних доработок и подгонки по месту.
Чаще всего его берут для квартирных и небольших коммерческих щитов: вводной автомат, УЗО/дифы, групповые автоматы на свет и розетки, отдельные линии на кухню, бойлер, кондиционер. Подходит и для небольших распределительных узлов в техпомещениях, где важно уместить стандартный набор модульки в одном понятном формате на 36 модулей.
Ключевые характеристики:
- серия: EKF PROxima Nova;
- исполнение: основание силового щита с DIN-рейками;
- емкость: 36 модулей;
- степень защиты: IP41;
- артикул: nv-pbase-36.
Практический плюс именно основания в том, что оно задает геометрию монтажа: DIN-рейки уже стоят там, где должны, и аппараты встают ровно, без «ступенек» и перекосов. В реальной сборке это экономит время на раскладку и снижает шанс, что крышка/рамка потом будет цеплять рычаги автоматов или мешать маркировке. 36 модулей — комфортный запас, когда щит не хочется делать «впритык»: остается место под резерв, реле, модульные индикаторы или будущие линии.
По защите IP41: основание рассчитано на установку в обычных внутренних помещениях, где нет прямых струй воды и сильной пыли. То есть это не уличная история и не «мокрая зона», а нормальная установка в коридоре, электрощитовой, офисном подсобном помещении — там, где щит живет спокойно и обслуживается без сюрпризов.
Почему берут: когда нужен аккуратный модульный щит на 36 позиций без самоделок и лишней подрезки, с понятной компоновкой и готовыми DIN-рейками. Серия Nova в целом рассчитана на типовую модульку, поэтому сборка получается предсказуемой: поставил аппараты, промаркировал, разложил жгуты — и все выглядит как должно.
Рекомендации по применению: перед монтажом накиньте схему и прикиньте запас по модулям (обычно 10–20% не лишние). Аппараты удобнее ставить «от ввода к группам», оставляя место под возможные доустановки. Для аккуратной сборки сразу продумайте маркировку линий и трассу проводов — в щите на 36 модулей порядок внутри заметно упрощает обслуживание.
