Шина соединительная EKF типа PIN 63A 12 модулей 1 полюс (L1...)

Артикул:

pin-01-63-12

Обзор от AI

Производитель: EKF (ЕКФ)

Однофазная гребенчатая шина на 12 модулей, током нагрузки 63А, длиной 220 мм, ЕКФ.

Ключевые характеристики

БрендEKF

Номинальный ток63 А

Тип шиныГребенка (PIN)

Количество полюсов1 (L1)

Модульная длина (18мм)12

Межмодульное расстояние18 мм

Все характеристики ›

Описание

Однофазная гребенчатая шина на 12 модулей, током нагрузки 63А, длиной 220 мм, ЕКФ. pin-01-63-12

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

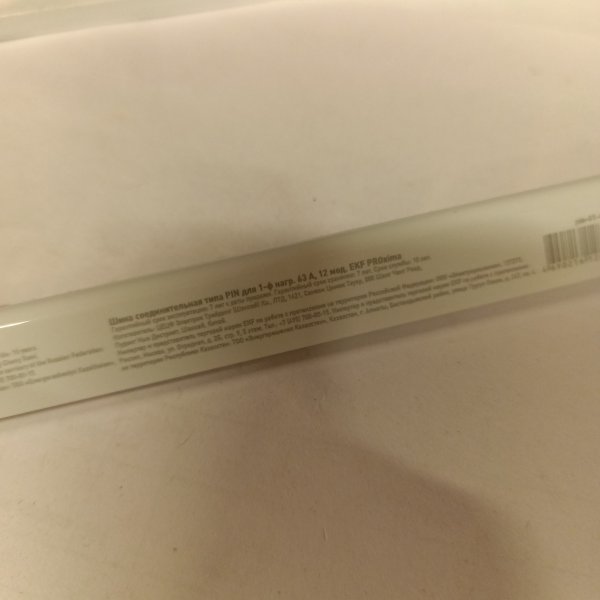

Вся необходимая информация нанесена на корпус изделия термопечатью

Шина изготовлена из электротехнической меди марки М1

Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру

Характеристики:

Изолированная: Да
Количество фаз: 1
Поперечное сечение: 10 мм²
Номин. продолжительный ток Iu: 63 А
Количество полюсов: 12
Длина: 220 мм
Номин. импульсное напряжение: 4кВ
Гарантийный срок эксплуатации: 7 лет
Тип электрического подключения: Штырь (Pin)
Количество модулей (модульная ширина): 12
Номин. кратковременно выдерживаемый ток Icw: 12 кА
Подходит для аппаратов с вспомогат. выключателем (доп. контактом): Нет
Подходит для устройств с N-шиной: Нет
Подходит для количества подключаемых устройств: 12
Макс. допустимое раб. напряжение Ue: 230 Вольт
Размер шага: 18 мм

Характеристики

Бренд	EKF
Номинальный ток	63 А
Тип шины	Гребенка (PIN)
Количество полюсов	1 (L1)
Модульная длина (18мм)	12
Межмодульное расстояние	18 мм

Классификация ETIM

ETIM

Количество фаз1

Количество полюсов12

Количество модулей (модульная ширина)12

Подходит для количества подключаемых устройств12

Размер шага17.8 мм

Длина220 мм

Поперечное сечение10 мм²

Номин. продолжительный ток Iu63 А

Тип электрического подключенияШтырь

Изолированн.Да

Номин. импульсное напряжение4000 кВ

Условный номин. ток короткого замыкания Iq12000 кА

Макс. допустимое раб. напряжение Ue230 В

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

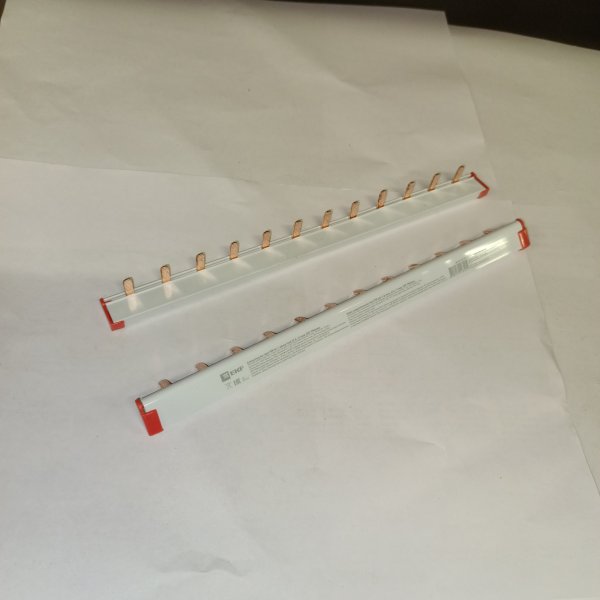

pin-01-63-12 Шина соединительная EKF типа PIN 63A 12 модулей 1 полюс (L1...) фото 1
