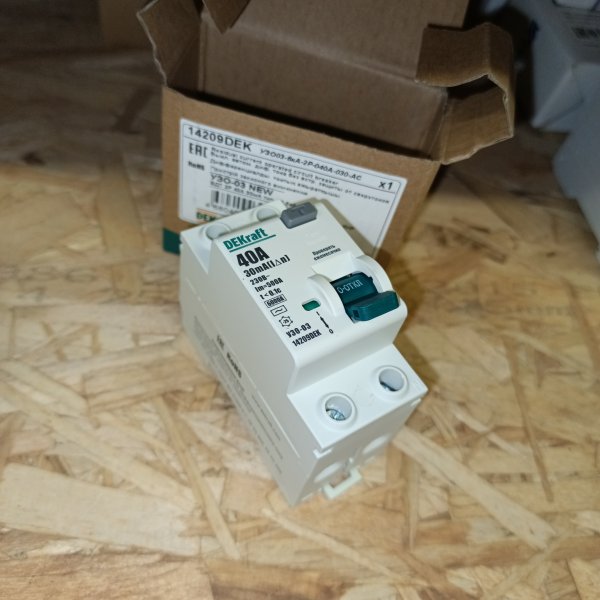

Однофазное устройство защитного отключения ВДТ двухполюсное Декрафт тип АС 40 ампер 30мА
Однофазное устройство защитного отключения ВДТ двухполюсное Декрафт тип АС 40 ампер 30мА 14209DEK
Модульное устройство защитного отключения из серии оборудования УЗО-03 торговой компании DEKraft Schneider Electric представляет собой выключатель дифференциального тока с 2-мя полюсами, который гарантирует защиту человека от поражения электрическим током при прямом прикосновении. Он обладает чувствительностью 30 милиампер и срабатывает мгновенно при превышении тока утечки номинала. Устройство такого типа применяется в жилых зданиях, общественных заведениях, на производственных объектах и защищает розеточные группы, промышленные разъемы, передвижные установки и т.д. Оно относится к классу AС и реагирует на чистый синусоидальный ток. ВДТ рассчитан на номинальную нагрузку 40 Ампер при напряжении сети 230 Вольт переменного тока. Его отключающая способность составляет 6 кА. Крепление производится на DIN-рейку, подключение допустимо проводниками с сечением 25 мм2. Тип устройства – электромагнитный. Это надежная категория устройств защиты, которая может эксплуатироваться при низких температурах окружающей среды до -25 градусов Цельсия. Также ВДТ защищает цепь даже при обрыве нулевого или фазного проводника. На корпусе устройства присутствует двухпозиционный рычаг управления (I/O). Тестовая кнопка контролирует работоспособность устройства. Окошко-индикатор состояния контактов всегда отражает их положение. УЗО работает только в паре с АВ и устанавливается последовательно так, чтобы номинальный ток для УЗО был на ступень выше, чем для АВ. Габариты: 36х78,5х70 мм.
Описание от производителя:
Выключатель дифференциального тока серии УЗО-03 DEKraft; 2P; номинальный ток 40 А; ном.дифф. ток 30 мА; электромеханический; тип дифференциального расцепителя - AC; на DIN-рейку. ВДТ устанавливаются в сетях напряжением до 400 В пер.тока. ВДТ применяются для защиты электроустановок от риска возникновения пожаров вследствие утечек тока. Конструкция устройств позволяет эксплуатировать их даже при низкой температуре.
При сборке выключатель дифференциального тока (ВДТ) и автоматический выключатель (для защиты ВДТ) устанавливаются последовательно, при этом номинальный ток аппарата должен быть на одну ступень выше — т. е. 20А при установке последовательно с автоматом на 16А, 32А при установке с автоматом на 25А.
| Бренд | Schneider Electric |
| Бренд | Systeme Electric |
| Бренд | DEKraft |
| Номинальный ток | 40 A |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | AC |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электромеханический |
Устройство защитного отключения (УЗО) / Выключатель дифференциального тока (ВДТ) EC000003
Выключатель дифференциального тока (УЗО) 2п 40А 30мА тип AC 6кА УЗО-03 DEKraft 14209DEK
Тип устройства: узо, вдт, устройство защитного отключения, выключатель дифференциального тока, дифференциальный выключатель, удт, устройство дифференциального тока
Это УЗО из линейки DEKraft УЗО-03 на 40 А с чувствительностью 30 мА — тот самый аппарат, который ставят не «для галочки», а чтобы реально ловить утечки и отключать линию до того, как появятся неприятности. Формат 2P удобен, когда нужно контролировать и отключать сразу всю цепь целиком.
Где применяется
Чаще всего такое УЗО ставят на группы розеток в квартире и доме, на влажные зоны вроде ванной и кухни, на отдельные линии бойлера, стиральной машины, посудомойки — везде, где риск утечки выше обычного. Подходит и для небольших щитов в коммерции: офисные розеточные группы, подсобки, бытовые помещения. Номинал 40 А берут, когда линия или ввод рассчитаны на заметную нагрузку, но при этом нужна защита по утечке именно на уровне 30 мА — «человеческий» порог для бытовых задач.
Ключевые характеристики
- Бренд: DEKraft
- Серия: УЗО-03
- Полюсность: 2P
- Номинальный ток: 40 А
- Ток утечки: 30 мА
- Тип: AC
- Отключающая способность: 6 кА
- Артикул производителя: 14209DEK
Практические особенности
2-полюсное исполнение в быту ценят за понятную логику: при срабатывании отключается линия целиком, без сюрпризов с «наполовину живой» цепью. 30 мА — рабочий компромисс: достаточно чувствительно для защиты человека и при этом не слишком капризно к бытовым помехам, если проводка и подключение сделаны нормально.
Что защищает и как работает
УЗО не спасает от перегрузки и короткого замыкания — оно следит за другим. Аппарат сравнивает ток, который ушел по фазе, и ток, который вернулся по нулю. Если часть тока «утекла» через поврежденную изоляцию, влажную поверхность или через человека на землю, появляется разница. Достигла 30 мА — УЗО отключает питание. Тип AC означает, что устройство реагирует на переменный ток утечки; для большинства стандартных бытовых потребителей этого достаточно, но важно понимать: на линиях с оборудованием, которое может давать пульсирующую утечку, обычно смотрят в сторону других типов.
Почему берут
Берут за понятные параметры для бытовых линий (40 А / 30 мА), за 2P-исполнение и за то, что это нормальный «щитовой» вариант под типовые задачи: розетки, влажные зоны, отдельные мощные потребители. 6 кА — привычный уровень для большинства квартирных и небольших распределительных щитов.
Рекомендации по применению
Ставьте УЗО в паре с автоматическим выключателем (или используйте связку по проекту): автомат отвечает за КЗ и перегрузку, УЗО — за утечки. Не объединяйте нули разных линий после УЗО — это частая причина ложных срабатываний. После монтажа проверьте работу кнопкой «Тест» и повторяйте проверку периодически — это простая привычка, которая действительно полезна.
