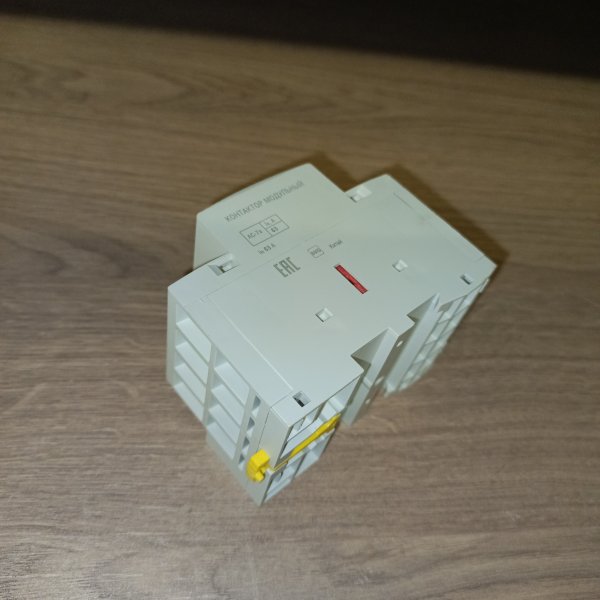

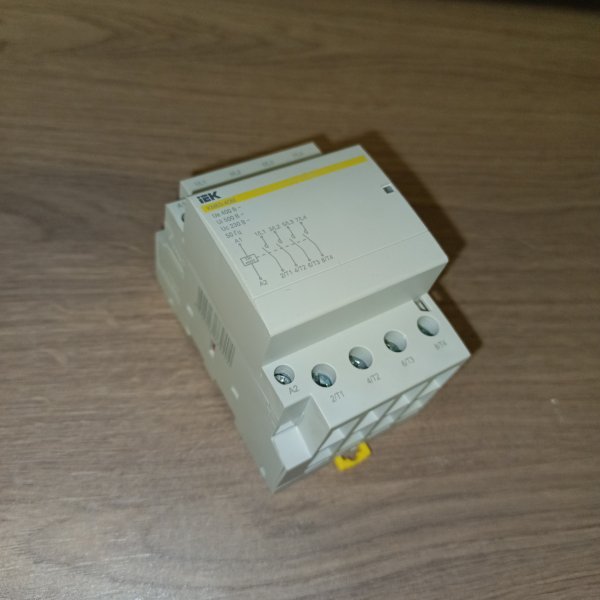

Четырехполюсный магнитный пускатель модульный КМ63-40М, номинальным током 63 Ампера, управление 230В, 4NO
Четырехполюсный магнитный пускатель модульный КМ63-40М, номинальным током 63 Ампера, управление 230В, 4NO MKK21-63-40
Контакторы модульные типа КМ торговой марки IEK предназначены для эксплуатации в электрических сетях переменного тока напряжением до 400 В частотой 50 Гц. Устройства используются для коммутации электрических цепей со слабоиндуктивной нагрузкой с номинальным током до 63 А.
Данные контакторы широко применяются в системах автоматизации и управления технологическими процессами различного назначения. Они обеспечивают надежное дистанционное включение и отключение электрических нагрузок, повышая уровень безопасности и энергоэффективности оборудования.
Область применения включает:
Модульное исполнение контакторов обеспечивает удобство монтажа на DIN-рейку, компактное размещение в электрощитах и совместимость с другими модульными устройствами. Конструкция изделий отличается высокой надежностью, длительным сроком службы и стабильной работой в условиях интенсивной эксплуатации.
- Широкий ассортимент контакторов с 2 или 4 замыкающими контактами.
- Совместимость размеров с изделиями модульной серии.
- Универсальное питание катушки управления – переменный или постоянный ток (КМ25-40М, КМ40-40М, КМ63-40М).
- Наличие визуальной индикации состояния главных контактов.
- Высокая механическая и электрическая износостойкость.
- Высокое быстродействие (включение – 20 мс, отключение – 30 мс).
- Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
- Низкий уровень шума при срабатывании.
- Характеристики:
- Номинальный рабочий ток: 63 А
- Количество нормально открытых контактов: 4
- Номинальное рабочее напряжение: 400 В
- Ширина по количеству модульных расстояний: 54 мм
- Условный номинальный ток короткого замыкания Iq: 3 кА
- Номинальное импульсное выдерживаемое напряжение: 4 кВ
- Тип напряжения - рабочее напряжение: Переменный (AC)
- Напряжение цепи управления: 230 В
- Степень защиты: IP20
- Тип напряжения - цепь управления: Перемен./постоян. (AC/DC)
| Бренд | IEK |
| Номинальный ток (АС-1/AC-7a) | 63 A |
| Количество полюсов | 4 |
| Количество НO полюсов | 4 |
| Напряжение цепи управления | 220-240В |
| Ток цепи управления | переменный/постоянный |
Модульный контактор для распределительного щита EC001653
Контактор модульный КМ63-40М AC/DC IEK MKK21-63-40
Модульный контактор — та самая «рабочая лошадка», когда нагрузку нужно включать и отключать часто, а управлять хочется обычным сигналом с автоматики. IEK КМ63-40М встаёт на DIN-рейку, занимает 3 модуля и спокойно дружит как с бытовыми щитами, так и с аккуратной щитовой сборкой под коммерцию.
Чаще всего такие контакторы ставят для дистанционного включения групп: освещение в зонах, вывески, вентиляция, обогрев, насосы, электрокотлы и прочие линии, которые удобнее запускать по времени, датчику или кнопке, а не вручную автоматом. За счёт 4 полюсов его берут и в однофазные схемы (с коммутацией фазы и нуля), и в трёхфазные — когда нужно одновременно разрывать несколько проводников.
Ключевые характеристики по модели:
- модульный контактор IEK серии КМ63-40М;
- номинальный ток: 63 А;
- 4 полюса;
- 4 нормально открытых контакта (4НО);
- катушка управления: 230 В;
- ширина: 3 модуля;
- тип: AC/DC (исполнение рассчитано на работу в цепях переменного и постоянного тока).
По практике монтажа модульный формат удобен тем, что контактор логично встраивается рядом с автоматами и УЗО — не приходится городить отдельную панель или ставить силовой аппарат «вразнобой». 4НО даёт понятную логику: в обесточенном состоянии всё отключено, при подаче питания на катушку — контакты замыкаются и нагрузка получает питание. Это упрощает схемы управления от реле времени, термостатов, контроллеров, кнопочных постов и систем диспетчеризации.
Что защищает и как работает: контактор сам по себе не защищает линию от короткого замыкания и перегрузки — он именно коммутирует. Защита остаётся за автоматическим выключателем (и при необходимости — УЗО/дифавтоматом). Катушка на 230 В получает управляющее напряжение, внутри срабатывает электромагнит, и силовые контакты одновременно переключают все четыре полюса. Когда сигнал управления пропадает — контакты размыкаются пружиной.
Почему берут: когда нужно разгрузить «ручное управление» в щите, сделать дистанционное включение по расписанию или датчикам и при этом аккуратно собрать всё на DIN-рейке. Плюс 4 полюса — это гибкость: можно коммутировать несколько цепей одной командой или корректно разрывать и фазу, и ноль в однофазных линиях.
Рекомендации по применению: обязательно ставьте перед контактором автомат по нагрузке — контактор не заменяет защиту. Для цепи катушки заранее продумайте, откуда приходит управление 230 В и чем оно коммутируется (кнопка, реле, контроллер). Если нагрузка «тяжёлая» (частые пуски, нагреватели большой мощности и т.п.), заложите нормальный запас по току и проверьте схему подключения по маркировке клемм на самом аппарате.
