Контакторы малогабаритные серии КМИ IEK

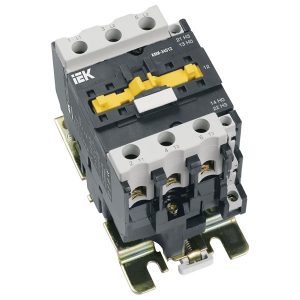

Малогабаритные контакторы серии КМИ от компании IEK

В целях предотвращения аварий в электросетях из-за частой перемены силы тока, предназначенного для включения и выключения общепромышленного электрооборудования, применяется контактор. Это двухпозиционное устройство, используемое дистанционно – под воздействием слабого электричества – для частого размыкания или замыкания электрических цепей, в их штатном режиме работы. При этом контакторы только связывают номинальные токи, а не предохраняют сеть, в отличие от автоматов выключения, которые отключают линию при токах короткого замыкания.

Конструкция устройства включает в себя «бобину» (катушку) из медных проводов, внутри которого расположен железный сердечник. Контактор присоединяют к одному или нескольким контактам для пуска (при замыкании цепи) или остановки (при размыкании) течения тока.

Принцип работы

При получении питания катушкой, возникает электромагнитный эффект, благодаря чему железный цилиндр начинает движение вверх и замыкает контакт. Цепь, питающая катушку, называется цепью управления. Напряжение в ней может быть относительно низким, вплоть до 24 В. Цепь замыкания контакта называется силовой цепью, так как пропускает ток значительно мощнее. С помощью контакторов обеспечивается коммутация электроцепей с напряжением до 660 В включительно. Когда питание больше не проходит, железный сердечник с помощью пружин занимает изначальное положение. Как следствие, электрическая цепь размыкается.

При нормальном режиме работы электрических сетей устанавливаются однополюсные или двухполюсные модели. В некоторых случаях требуется установка трехполюсного контактора, использующийся с переменным и постоянным током.

Компания IEK производит широкий спектр контакторов, имеющих различные характеристики и подходящих под самые разные электрические цепи:

1. Малогабаритные контакторы КМИ с переменным током от 9 до 95 А применяются в дистанционном управлении переменным током различного промышленного электрооборудования, в осветительных или нагревательных цепях и т.д.

2. Малогабаритные контакторы КМИ с электротепловым рычагом в пластиковой или медной коробке используются для трехфазных электродвигателей, с напряжением переменного тока до 400 В. В случае возникновения перегрузок сети или сверхтоков, образующихся в результате обрыва одной из фаз, контакторы этого вида выступают, как средство защиты электрооборудования.

3. Контакторы КМИп с катушками управления постоянным током имеют широкий диапазон применения: системы автоматического ввода резервов, на электрических станциях и распределительных пунктах, в электросетях метро и железных дорого и т.д. Номинальный ток этой линейки контакторов рассчитан на 9, 12, 18, 25 и 32 А. Катушка управления имеет уникальную особенность – в ней отсутствует пусковой ток срабатывания.

Контакторы малогабаритные серии КМИ имеют обязательные сертификаты соответствия требованиям мировых и российских стандартов.
