Малогабаритный магнитный пускатель IEK КМИ 1NO 18 ампер катушка 230 Вольт
Малогабаритный магнитный пускатель IEK КМИ 1NO 18 ампер катушка 230 Вольт KKM11-018-230-10
Малогабаритные контакторы переменного тока серии КМИ общепромышленного назначения рассчитаны на номинальный ток нагрузки от 9 до 95 А и предназначены для управления электрическими установками в различных отраслях промышленности.
Основное назначение контакторов - пуск, остановка и реверсирование асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В (категория применения AC-3). Кроме того, они применяются для дистанционного управления цепями освещения, нагревательными элементами и другими нагрузками с малой индуктивностью (категория применения AC-1).
Контакторы серии КМИ отличаются компактными габаритами, надежной конструкцией и удобством монтажа, что позволяет эффективно использовать их в распределительных щитах и шкафах управления.
Исполнения контакторов с номинальным током до 40 А оснащаются одной группой дополнительных контактов - замыкающей или размыкающей. Модели с током свыше 40 А комплектуются двумя группами дополнительных контактов: одной замыкающей и одной размыкающей, что расширяет возможности их применения в схемах управления и сигнализации.
Область применения контакторов КМИ охватывает широкий спектр оборудования и систем, включая:
Благодаря своей универсальности и надежности, контакторы серии КМИ являются эффективным решением для построения систем автоматизации и управления электроприводами.
- Характеристики контактора ККМ11-018-230-10
- Номинальный рабочий ток - 18А
- Номинальное напряжение катушки управления - 230В
- Контакты - 3 нормально открытых
- Доп. контакт - 1 нормально открытый
| Бренд | IEK |
| Номинальный ток (АС-3) | 18 A |
| Количество полюсов | 3 |
| Количество НO доп. контактов | 1 |
| Напряжение цепи управления | 220-230 В |
| Ток цепи управления | переменный |
Вспомогательный контактор/реле EC000196

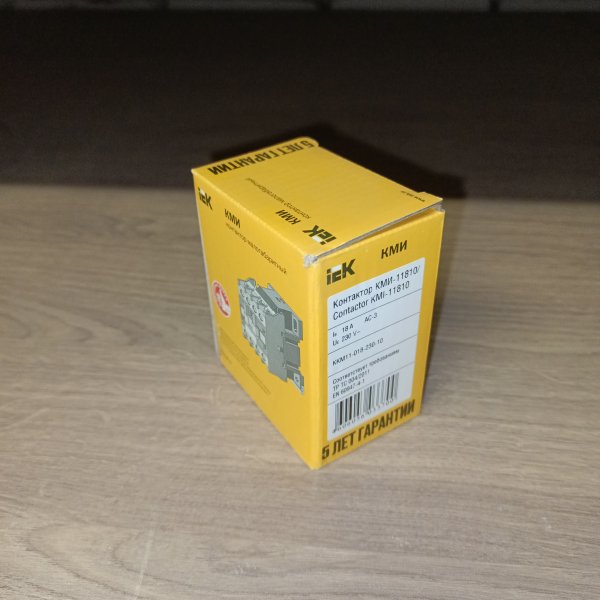

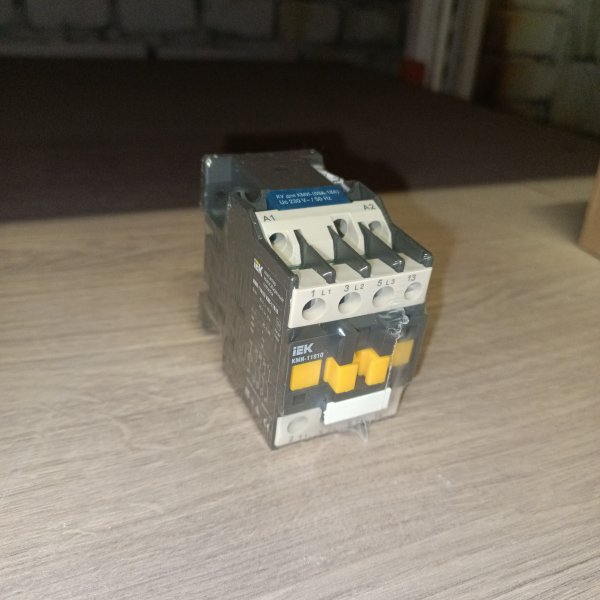

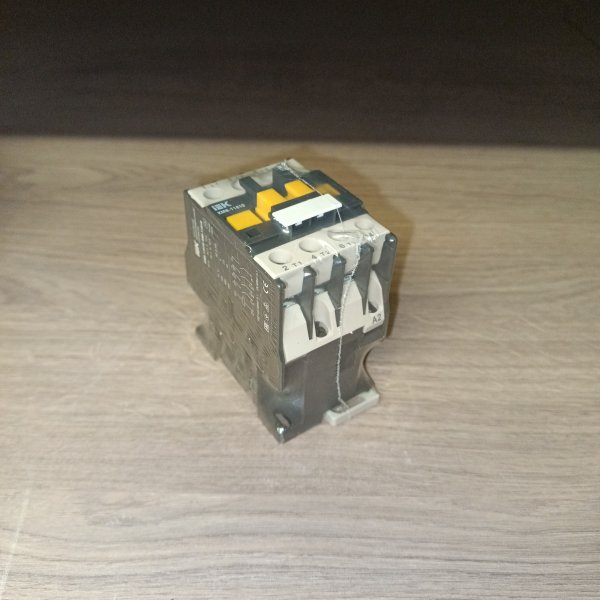

Контактор КМИ-11810 18А 230В/АС3 1НО IEK KKM11-018-230-10
КМИ-11810 от IEK — рабочий контактор для тех случаев, когда нужно нормально и без сюрпризов коммутировать двигатель или мощную нагрузку от щита. По габаритам он типовой для своей группы, в монтажных шкафах становится без плясок с бубном, а по схемам читается сразу — катушка на 230 В, один нормально открытый вспомогательный контакт.
В быту и на небольших объектах такие аппараты чаще всего ставят на управление насосами, вентиляторами, компрессорами, небольшими станками, обогревателями и группами освещения, когда хочется вынести силовую коммутацию из кнопок и реле на отдельный “железный” узел. Еще один частый сценарий — связка с термореле/прессостатом/поплавком: датчик дает команду, контактор честно отрабатывает силовую часть.
Ключевые параметры, на которые здесь обычно смотрят:
- номинальный ток по категории AC-3 — 18 А (это как раз режим пуска/работы асинхронного двигателя, а не просто “резистивная лампочка”);
- катушка управления — 230 В переменного тока;
- вспомогательный контакт — 1 НО (один нормально открытый для самоподхвата, сигнализации или логики);
- серия — КМИ, артикул производителя KKM11-018-230-10.
Из практики полезно то, что с катушкой на 230 В контактор удобно включать напрямую от обычной цепи управления: кнопочный пост, реле времени, термостат — без отдельного трансформатора на 24 В. А вспомогательный 1НО как раз закрывает типовую задачу “самоподхвата”: нажали «Пуск» — контактор притянулся и удерживает себя через свой же допконтакт до команды «Стоп» или срабатывания защиты.
Работает он просто: когда на катушку приходит 230 В, электромагнит притягивает якорь, силовые контакты замыкаются и подают питание на нагрузку. Как только напряжение с катушки сняли — пружина возвращает механизм, цепь размыкается. В режиме AC-3 контактор рассчитан именно на живую работу с двигателем: пусковые токи кратковременно большие, а размыкание идет на рабочем токе — это более жесткий режим, чем “чисто нагреватель”.
Почему его берут: понятная схема и типовой формат, нормальная логика управления “Пуск/Стоп” без городьбы, возможность аккуратно развести силовую часть и управление, плюс наличие 1НО для простых схем автоматизации.
Рекомендации по применению: подбирайте контактор по режиму нагрузки (для двигателя ориентируйтесь на AC-3, как указано) и обязательно закладывайте защиту двигателя отдельно — автомат и/или тепловое реле по задаче. Катушку 230 В подключайте через цепь управления с корректной защитой и контактами, рассчитанными на ток катушки. Перед монтажом проверьте схему вспомогательного контакта 1НО в вашей логике (самоподхват, сигнал «включено», межблокировки).
Добрый день, Владислав.

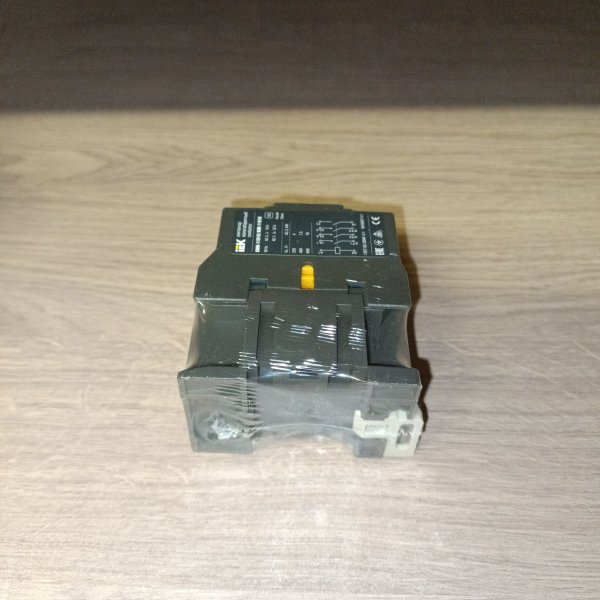

На корпусе указан: ток 18А на полюс при нагрузке АС-3 и 32А на полюс при нагрузке АС-1.
Ток дополнительного контакта - 10А.
Добрый день, Константин.
Руководство по эксплуатации для всей серии контакторов КМИ. У данной модели управляющее напряжение АС 230В.
