Пластиковый распределительный шкаф встроенный электрический ДКС на 24 модуля скрытой установки
Пластиковый распределительный шкаф встроенный электрический ДКС на 24 модуля скрытой установки F24B1WD
Щиток FRAME предназначен для монтажа в жилых, административных и коммерческих помещениях. Он применяется для установки модульных устройств, обеспечивая удобство и безопасность эксплуатации электрических сетей.
Конструкция щитка позволяет монтировать стандартные латунные шины на любых стенках корпуса, обеспечивая гибкость при подключении. Единый корпус шинодержателя можно разделить на сегменты, что дает возможность адаптировать его под различные длины шин в зависимости от требований проекта.
Благодаря симметричной конструкции корпуса, дверь щитка может открываться как влево, так и вправо, обеспечивая удобный доступ к оборудованию независимо от условий установки. Щиток FRAME выполнен из прочных и износостойких материалов, что гарантирует его долговечность и надежность в эксплуатации.
- Преимущества:
- Заглушки по одному модулю с каждой стороны
- Магнитная фиксация дверцы
- Практичный прямоугольный корпус
- Матовый пластик не собирает отпечатки пальцев
- Маркировка точек подключения
- Подштамповка в виде модулей на корпусе
- Корпус шинодержателя с возможностью разделения
- Четыре точки крепления к стене с возможностью регулировки
- Возможность установки стандартных латунных шин
- Характеристики:
- Материал - термостойкий пластик
- Класс изоляционной защиты - II
- Степень защиты - IP40
- Цвет - белый RAL 9016
- Ударопрочность - IK08
- Количество рядов - 2
- Модульная ширирна - 24

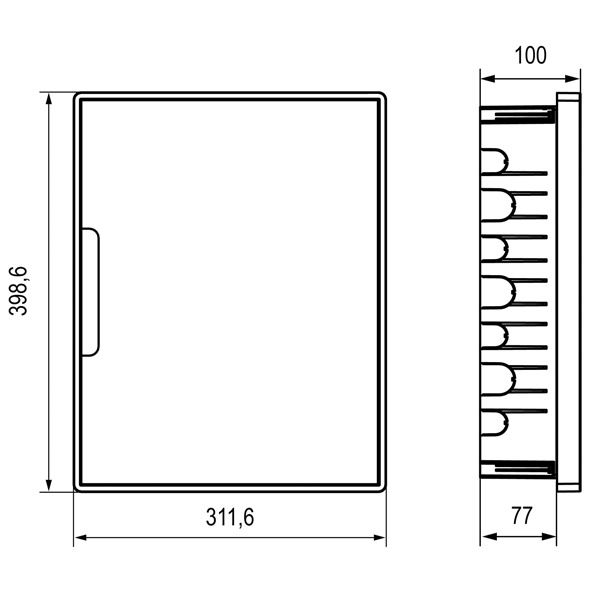

- Размер - 311х398х100 мм
- Максимальное номинальное напряжение - 400В
- Максимальный номинальный ток - 125А
- Максимальный ток короткого замыкания - 10кА
- Сопротивление высоким температурам - до 650 °С по результатам испытаний раскаленной проволокой согласно МЭК695-2-1
- Температура монтажа - от –25 до +60°С
- Дверца - прозрачная открывается на 135°
Тип изделия: шкаф, щит, щиток, бокс, электрощит, электрощиток

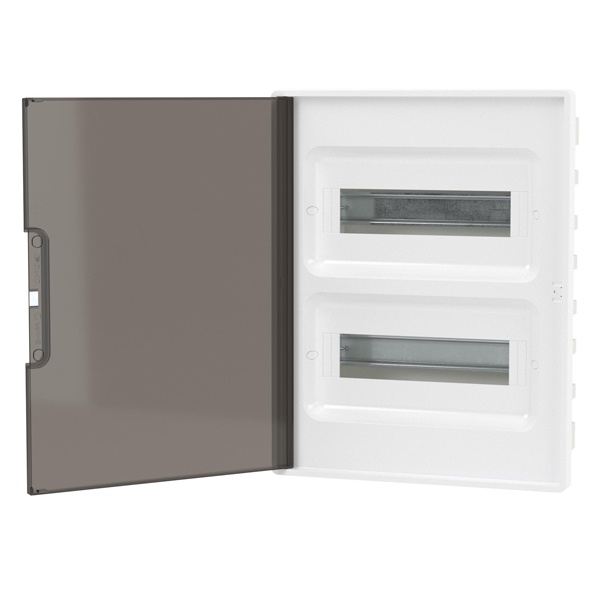

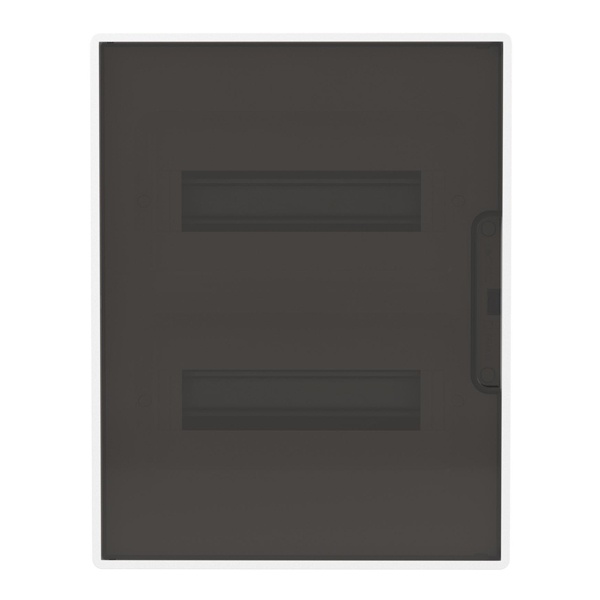

Встраиваемый щиток DKC FRAME на 24 модуля — это аккуратное решение, когда хочется спрятать автоматику в стену и не портить вид коридора или техкомнаты. Тонированная дверца закрывает “начинку” от лишних взглядов, а сам щиток остается удобным для обслуживания.
Чаще всего такие щиты ставят в квартирах и частных домах под вводной узел и групповые линии: свет, розетки, кухня, санузлы, кондиционер, теплые полы через автоматы/УЗО. Подойдет и для небольших коммерческих помещений, где нужна компактная встройка в нишу и нормальная эстетика на виду.
Ключевые характеристики:
- серия: DKC FRAME;
- исполнение: встраиваемый;
- емкость: 24 модуля (2 ряда по 12);
- дверца: тонированная;
- степень защиты: IP40;
- цвет: белый;
- в комплекте предусмотрена шина;
- артикул производителя: F24B1WD.
Два ряда по 12 модулей — практичный формат: удобно разнести ввод и защиту по верхнему ряду, а группы — по нижнему, чтобы проводка внутри не превращалась в “клубок”. Тонированная дверца — это не про украшательство: она банально помогает, когда щит стоит в проходном месте. Меньше шансов, что кто-то будет трогать аппаратуру руками, но при этом визуально видно, в каком положении автоматы, не открывая щиток каждый раз.
По защите все честно и понятно: IP40 означает, что корпус рассчитан на сухие помещения и защищает от попадания внутрь крупных частиц и случайного касания. От струй воды и мокрых зон такой класс не спасает — для улицы, сырых подвалов и рядом с источниками воды нужно смотреть другое исполнение.
Почему берут именно такой формат: щиток аккуратно “садится” в стену, на лицевой части остается только дверца; 24 модуля хватает на типовую квартиру с разделением линий “по уму”; наличие шины упрощает сборку и уменьшает количество мелочей, которые легко забыть при закупке.
Рекомендации по применению: заранее прикиньте запас по модулям — на практике он съедается быстрее, чем кажется (дифавтоматы, УЗО, реле контроля напряжения, контакторы). Для встройки продумайте нишу и подвод кабелей до отделки, а сам щиток лучше выставлять по уровню до финального слоя, чтобы дверца встала ровно и без перекосов. После монтажа не поленитесь подписать группы — это экономит время при любой доработке или поиске неисправности.
