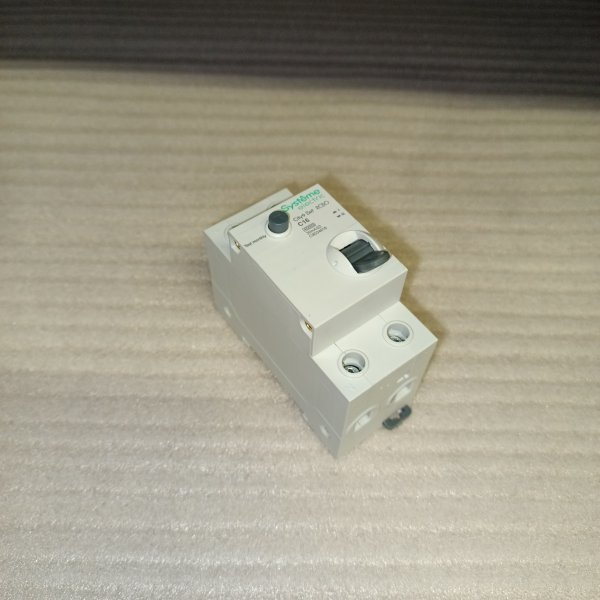

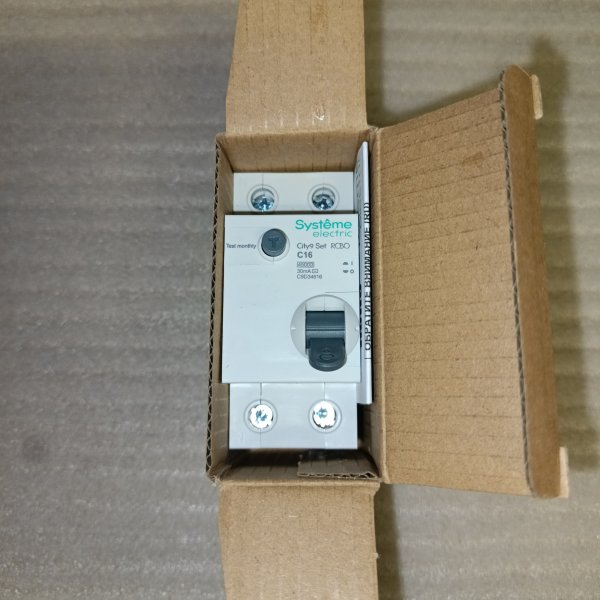

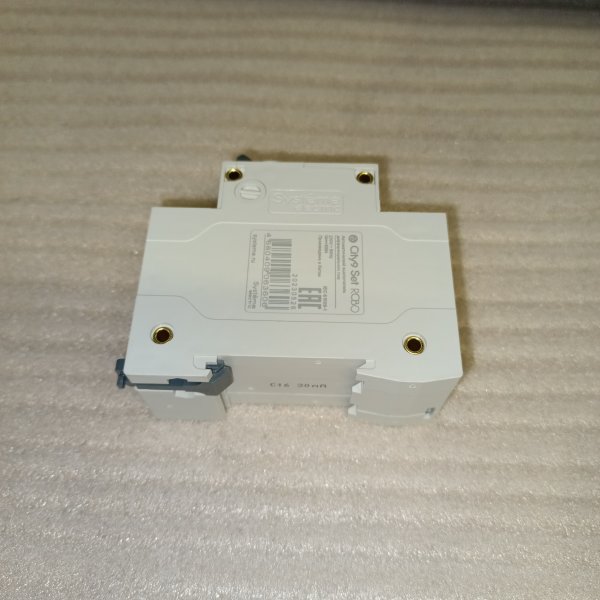

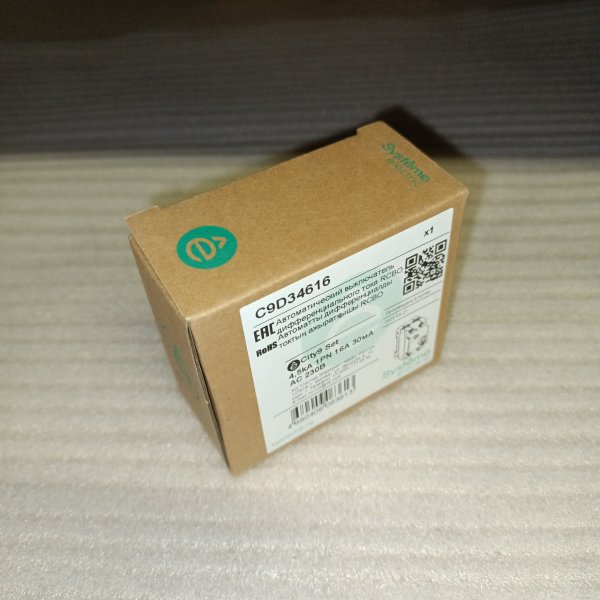

Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ Систем 16 ампер тип АС 30мА
Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ Систем 16 ампер тип АС 30мА C9D34616
Автоматический выключатель дифференциального тока (АВДТ) применяется в электрических сетях с номинальным напряжением 230 В и частотой 50 Гц. Он совмещает функции автоматического выключателя и устройства защитного отключения (УЗО), обеспечивая комплексную защиту:
Уставка по току утечки составляет 30 мА, что соответствует нормативным требованиям для защиты человека и считается безопасным порогом отключения при аварийной утечке тока.
Для контроля работоспособности устройства предусмотрена тестовая кнопка "TEST", при нажатии на которую симулируется утечка, и аппарат должен сработать, отключив питание.
Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм, что обеспечивает лёгкую установку в распределительные щиты и электрощитовые шкафы.
АВДТ широко используется в жилых, административных и промышленных зданиях, особенно в цепях с повышенными требованиями к безопасности.
- Характеристики:
- Степень защиты - IP20
- Тип напряжения - AC
- Номинальное напряжение - 230...230 В
- Глубина установочная (встраив.) - 45 мм
- Модульная ширина - 2
- Номинальный ток - 16 А
- Характеристика срабатывания (кривая тока) - C
- Номинальная отключающая способность по IEC 60947-2 - 4.5 кА
- Отключение нейтрали (N)
- Категория перенапряжения - 4
- Общее количество полюсов - 2
- Номинальная отключающая способность по EN 60898 - 4.5 кА
- Количество защищенных полюсов - 1
- Частота - 50 Гц
- Класс токоограничения - 3
- Тип тока утечки - AC
- Номинальный ток утечки - 0.03 А
- Устойчивость к импульсному току - 0.25 кА
- Номинальное напряжение изоляции Ui - 500 В
- Номинальное импульсное выдерживаемое напряжение Uimp - 4 кВ
- Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 - (AC 230V 4.5 kA)
- Габаритные размеры ДхШхВ - 73х35х81 мм
| Бренд | Systeme Electric |
| Номинальный ток | 16 А |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4,5 kA |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электронный |
Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) EC000905
Выключатель автоматический дифференциального тока 2п (1P+N) C 16А 30мА тип AC 4.5кА City9 Set 230В SE C9D34616
Тип устройства: авдт, дифавтомат, автоматический выключатель дифференциального тока, дифференциальный автомат, дифференциальный автоматический выключатель, диффавтомат, дифф автомат, диф автомат
Если в щите нужно закрыть сразу две задачи — защиту от перегрузки/короткого замыкания и контроль утечек — дифавтомат обычно быстрее и аккуратнее, чем связка «автомат + УЗО». SE City9 Set в исполнении 2P с номиналом C16 и чувствительностью 30 мА — как раз из тех аппаратов, которые ставят в типовые линии без лишних усложнений.
Чаще всего такой АВДТ уместен на группах розеток и отдельных линиях в квартире или небольшом коммерческом помещении: кухня, санузел, стиральная машина, бойлер, розетки в прихожей/комнатах. Подходит и для выделенной линии на технику, где важно, чтобы при утечке отключилось быстро и вместе с нейтралью, а не только фаза.
Ключевые параметры по этой модели:
- серия: City9 Set (Systeme Electric);
- тип устройства: дифференциальный автомат (АВДТ), электронный;
- полюсность: 2P;
- номинальный ток: 16 А;
- характеристика отключения: C;
- чувствительность по утечке: 30 мА;
- тип дифференциального тока: AC;
- предельная отключающая способность: 4,5 кА;
- артикул производителя: C9D34616.
Практический плюс 2P в том, что отключается и фаза, и нейтраль — это упрощает обслуживание линии и уменьшает количество «странных» ситуаций, когда на отключенной группе остаются паразитные потенциалы. А когда вместо двух модулей (автомат + УЗО) стоит один аппарат, в щите проще поддерживать порядок: меньше перемычек, меньше мест, где можно ошибиться при расключении.
По работе все просто: тепловой и электромагнитный расцепители отвечают за перегрузку и короткое замыкание, а дифференциальная часть сравнивает токи в фазе и нейтрали. Если появляется утечка на корпус или «в землю» — например, из-за поврежденной изоляции или влаги — возникает дисбаланс, и аппарат отключает линию. Порог 30 мА — это тот уровень, который обычно берут для дополнительной защиты людей на бытовых группах. Тип AC означает, что дифчасть реагирует на переменный синусоидальный ток утечки — классическая история для обычных нагрузок.
Почему берут именно такой вариант: закрывает базовую защиту линии одним устройством, имеет понятные номиналы для типовых квартирных групп (C16/30 мА), а 2-полюсное отключение добавляет предсказуемости в эксплуатации. Электронное исполнение — распространенный формат в этой ценовой категории, когда нужен рабочий, не перегруженный «наворотами» аппарат.
Рекомендации по применению: подбирайте дифавтомат по сечению кабеля и реальной нагрузке линии, а не «на глаз». Учитывайте отключающую способность 4,5 кА — она должна соответствовать возможным токам КЗ в вашей точке установки (в спорных случаях лучше уточнить у проектировщика/электрика). Тип AC ставьте туда, где он уместен по характеру нагрузки; если в линии много электроники с импульсными блоками питания и возможны пульсирующие утечки, обычно смотрят в сторону других типов. И не забывайте периодически проверять работоспособность дифзащиты кнопкой тестирования — это занимает секунды, но дает уверенность, что узел «живой».
