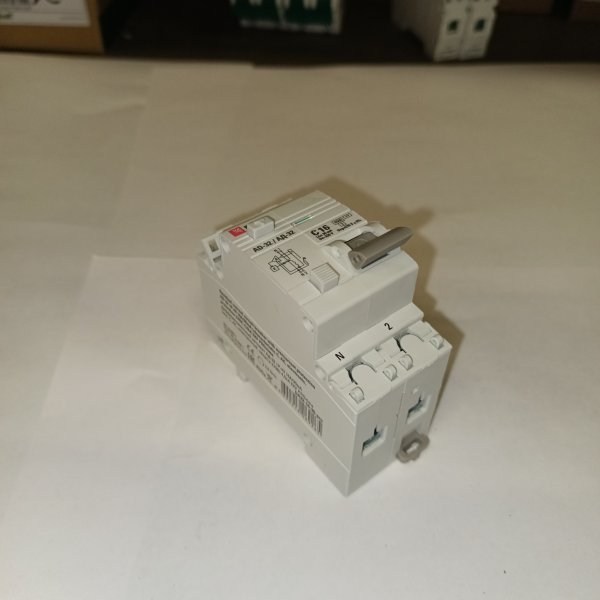

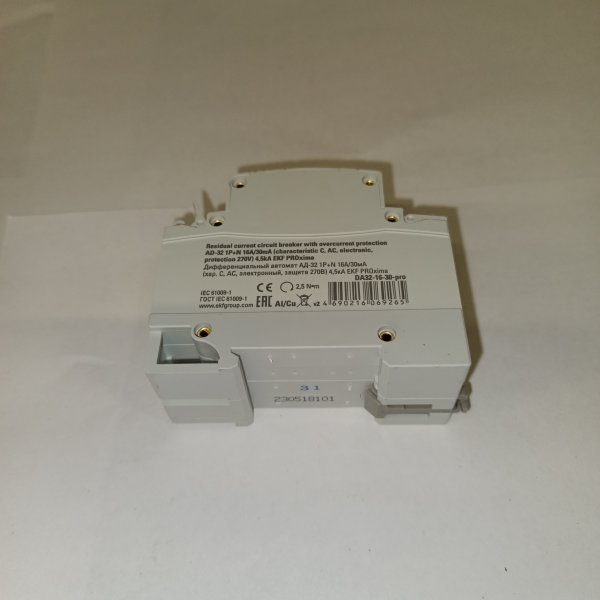

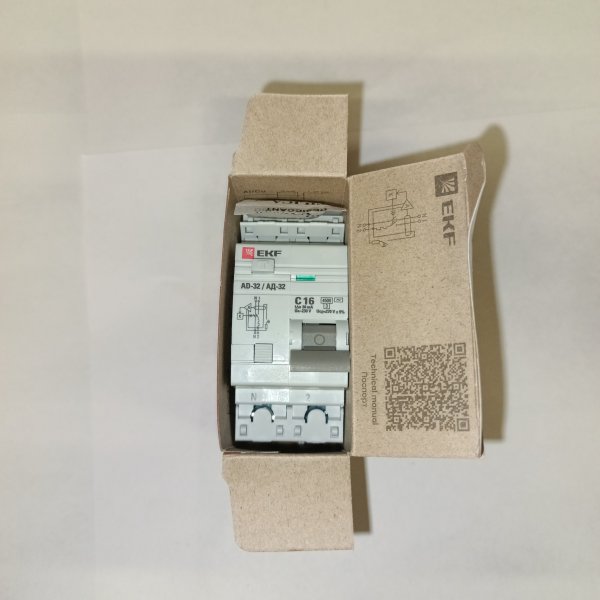

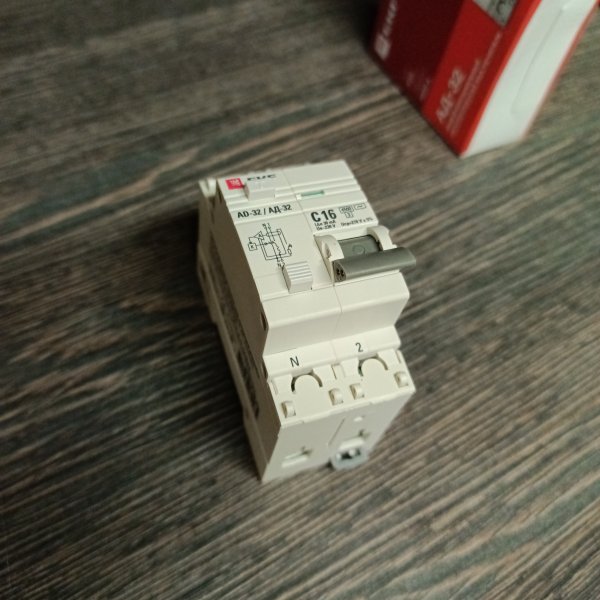

Дифференциальный автомат EKF PROxima АД-32 1P+N C16А 30мА тип АС однофазный электронный 4,5кА (дифавтомат, АВДТ) DA32-16-30-pro

Дифференциальный автомат EKF PROxima АД-32 1P+N C16А 30мА тип AC однофазный электронный 4,5кА (АВДТ) — модульное устройство защиты, объединяющее в одном корпусе функции автоматического выключателя и УЗО. Дифавтомат предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для защиты линии от перегрузки и короткого замыкания. Используется в однофазных сетях 230 В и устанавливается на DIN-рейку в распределительных щитах квартир, домов, офисов и небольших коммерческих объектов.

Модель EKF PROxima АД-32 обеспечивает номинальный ток 16 А, характеристику срабатывания C (оптимальна для большинства бытовых и смешанных нагрузок), ток утечки 30 мА для защиты человека и отключающую способность 4,5 кА. Исполнение 1P+N позволяет разрывать фазный провод с автоматической защитой и коммутировать нейтраль, что удобно для корректной схемотехники и обслуживания. Электронный тип исполнения обеспечивает работу дифференциальной защиты на основе электронной схемы.

Где используется

• Розеточные группы в квартире и частном доме (кухня, комнаты, коридоры).
• Санузлы и влажные зоны при корректно выполненной системе уравнивания потенциалов и заземлении.
• Линии питания бытовой техники: стиральные машины, посудомоечные машины, бойлеры (при подборе сечения кабеля и номинала по проекту).
• Небольшие офисные и коммерческие помещения: рабочие места, оргтехника, локальные сети.
• Групповые линии в распределительных щитах для локализации аварии на конкретной цепи.

Назначение и функции

• Защита от утечки тока (дифференциальная защита) — отключение при появлении тока утечки 30 мА.
• Защита от перегрузки — отключение при длительном превышении допустимого тока линии.
• Защита от короткого замыкания — быстрое отключение при аварийных токах.
• Коммутация цепи — возможность ручного включения и отключения линии для обслуживания.

Основные характеристики

• Бренд: EKF
• Серия: PROxima
• Тип устройства: дифференциальный автомат (АВДТ, дифавтомат)
• Артикул производителя: DA32-16-30-pro
• Полюсность: 1P+N
• Сеть: однофазная
• Номинальный ток: 16 А
• Характеристика срабатывания: C
• Номинальный дифференциальный ток: 30 мА
• Тип дифференциальной защиты: AC
• Отключающая способность: 4,5 кА
• Принцип работы дифференциального расцепителя: электронный
• Монтаж: на DIN-рейку в модульный щит

Особенности и преимущества

• 2 в 1: совмещает автоматический выключатель и УЗО — экономит место в щите и упрощает компоновку.
• Оптимален для стандартных нагрузок: характеристика C подходит для большинства бытовых приборов и смешанных линий, где возможны кратковременные пусковые токи.
• Защита человека: уставка 30 мА применяется для дополнительной защиты от поражения электрическим током.
• Исполнение 1P+N: удобная коммутация фазы и нейтрали в одном модуле для аккуратной схемы щита.
• Селективность по группам: установка на отдельные линии помогает отключать только поврежденную цепь, а не весь объект.

Рекомендации по подбору

• Номинал 16 А обычно применяют для линий с соответствующим сечением кабеля и допустимой длительной нагрузкой; точный подбор выполняют по проекту и условиям прокладки.
• Тип AC предназначен для утечек переменного синусоидального тока; для линий с оборудованием с электронными блоками питания и преобразователями в ряде случаев требуется тип A — выбор зависит от состава нагрузок и требований проекта.
• Отключающую способность 4,5 кА следует сопоставлять с ожидаемым током короткого замыкания в точке установки.

Кратко о товаре

• Дифавтомат EKF PROxima АД-32: 1P+N, C16
• Дифференциальная защита: 30 мА, тип AC
• Однофазный, электронный
• Отключающая способность: 4,5 кА
• Артикул: DA32-16-30-pro
