Наконечник КВТ НШВИ 1,5-12 штырьевой втулочный изолированный 56673 [уп.100шт] 79441

5,0 2 отзыва
Артикул:
79441
Обзор от AI
Производитель: КВТ (KVT)

Наконечники изолированные штыревые втулочные, для одного провода 1,5 мм2

Ключевые характеристики
Материал кабеляМедь
Максимальное сечение кабеля1.5 мм2
ИзоляцияДа
Минимальное сечение кабеля1.5 мм2
Тип разъемаНШвИ
Вид наконечникаВтулка
Все характеристики ›
111,00 р. за 100 шт
1,11 р. за 1 шт
* цена указана с учетом НДС.
В наличии
+ шт
Начислим 1 бонус
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — Сегодня до 18:00
Доставка по Москве и области — 02 июля
Cертификат КВТ
  5/5 (всего: 2)
class="active" active
  • Характеристики
  • Фото
  • Добавить фото
  • Документация
  • (2)

    Описание

    Наконечники изолированные штыревые втулочные, для одного провода 1,5 мм2 79441

    • Для монтажа одного провода
    • Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
    • Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
    • Максимальное напряжение: 690 В
    • Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
    • Материал коннектора: медь марки М1
    • Покрытие коннектора: электролитическое лужение
    • Материал изоляции: полипропилен. Не содержит галогенов
    • Термостойкость изоляции: 105 °C
    • Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
    • Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию
    • Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
    • Обжим провода поверх медной втулки
      Характеристики:
    • Сечение: 1,5 мм2
    • Длина: 18,3 мм
    • Длина втулки: 12 мм

    Характеристики

    Материал кабеляМедь
    Максимальное сечение кабеля1.5 мм2
    ИзоляцияДа
    Минимальное сечение кабеля1.5 мм2
    Тип разъемаНШвИ
    Вид наконечникаВтулка
    БрендКВТ

    Классификация ETIM

    ETIM
    Конструктивное исполнениеСтандартная
    Номин. поперечное сечение1.5 мм²
    Длина втулки/гильзы12 мм
    Изоляционный материалПолипропилен (PP)
    Изолированн.Да
    ЦветЧерный
    МатериалМедь
    Соединены в лентуНет
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

    Обзор от AI

    Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.

    Наконечник КВТ НШВИ 1,5-12 — штырьевой втулочный изолированный наконечник для оконцевания многожильных медных проводников сечением 1,5 мм². Применяется для формирования аккуратного и надежного контактного конца жилы перед подключением в клеммники, автоматы, УЗО, реле, клеммы и другие устройства с винтовым или пружинным зажимом. Изоляционная манжета упрощает ввод проводника, снижает риск распушения жил и повышает безопасность монтажа.

    Наконечники НШВИ помогают обеспечить стабильный электрический контакт, снижают вероятность нагрева в месте соединения из-за плохого обжатия жил и повышают качество сборки щитов, шкафов управления и распределительных коробок.

    Наименование: Наконечник КВТ НШВИ 1,5-12 штырьевой втулочный изолированный 56673 [уп.100шт]
    Бренд: КВТ
    Артикул производителя: 79441
    Упаковка: 100 шт
    Где используется
    • Сборка распределительных щитов и электрощитового оборудования
    • Шкафы управления, автоматика, релейные блоки, клеммные ряды
    • Подключение проводов к автоматическим выключателям, УЗО, дифавтоматам
    • Подключение к клеммам приборов учета, контакторов, пускателей
    • Монтаж в распределительных коробках и слаботочных шкафах, где применяются многожильные жилы
    Характеристики
    • Тип: наконечник штырьевой втулочный изолированный (НШВИ)
    • Назначение: оконцевание многожильных медных проводников под клеммное подключение
    • Сечение проводника: 1,5 мм²
    • Длина металлической втулки: 12 мм
    • Бренд: КВТ
    • Артикул производителя: 79441
    • Количество в упаковке: 100 шт
    Особенности и преимущества
    • Надежный контакт: втулка фиксирует все проволоки многожильной жилы, обеспечивая стабильное прижатие в клемме
    • Аккуратный монтаж: предотвращает распушение жил и повреждение отдельных проволок при затяжке винта
    • Безопасность и удобство: изолированная манжета снижает риск случайного касания токоведущих частей и облегчает ввод жилы
    • Снижение нагрева соединения: корректное обжатие уменьшает переходное сопротивление в месте контакта
    • Повышение ресурса клемм: клемма зажимает втулку, а не отдельные проволоки, что делает соединение более повторяемым
    Рекомендации по монтажу
    • Снимите изоляцию с жилы на длину, соответствующую втулке (чтобы медь полностью вошла в металлическую часть).
    • Вставьте жилу до упора во втулку, убедитесь, что ни одна проволока не осталась снаружи.
    • Обожмите наконечник пресс-клещами для НШВИ, подобрав профиль и гнездо под сечение 1,5 мм².
    • После обжатия проверьте прочность фиксации легким усилием на вытягивание, затем подключайте в клемму.
    Совместимость
    • Подходит для многожильных медных проводов и кабелей соответствующего сечения 1,5 мм².
    • Оптимален для клеммников и аппаратов с винтовыми и пружинными зажимами, где требуется оформленный штырьевой конец.
    Примечание

    Для получения надежного соединения используйте подходящий инструмент для опрессовки НШВИ и соблюдайте требования производителя оборудования и действующие правила электромонтажа.

    Фото, видео и документы

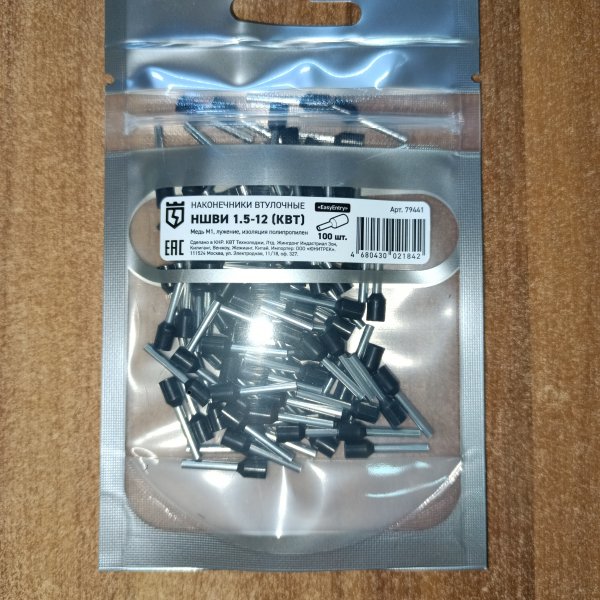

    79441 Наконечник КВТ НШВИ 1,5-12 штырьевой втулочный изолированный 56673 [уп.100шт] фото 1
