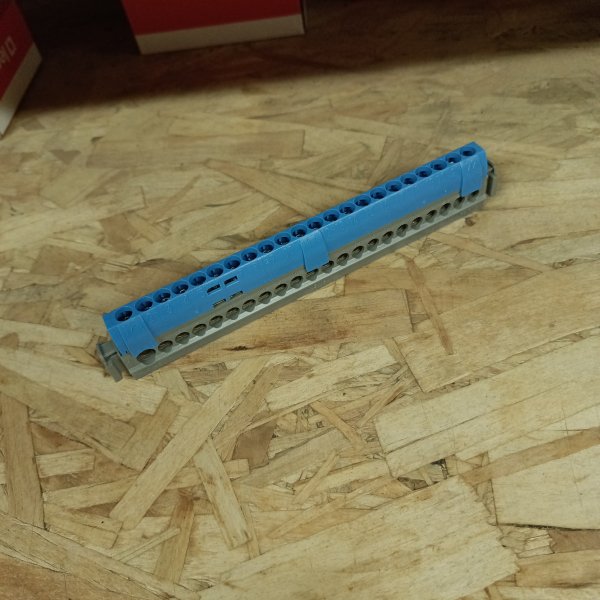

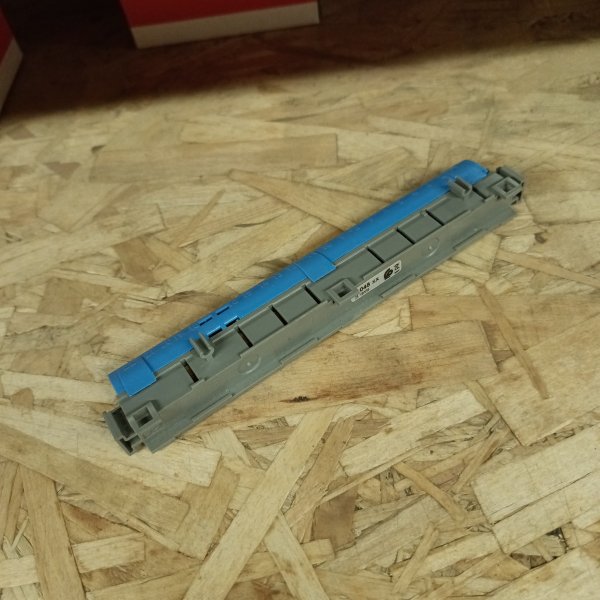

Клеммная колодка IP 2X нейтраль Legrand 1x6-25мм2, 21x1,5-16мм2 длина-176мм
Описание
Клеммная колодка IP 2X нейтраль Legrand 1x6-25мм2, 21x1,5-16мм2 длина-176мм 004846
Клемный блок предназначен для коммутации жил проводов и кабелей.
- Стандартное распределение
- Клеммные колодки
- Соответствует МЭК 60998-2-1
- Поставляются с полуввинченными винтами
- 100А макс. - 400В~ для вводного кабеля 25 мм2
- 80А макс. - 400В~ для вводного кабеля 16 мм2
- Количество подключений 1,5-16 мм2: 21
- Количество подключений 6-25 мм2: 1
- Тип: нейтраль (синий)
- Длина: 176мм
Характеристики
| Бренд | Legrand |
| Номинальный ток | 100 А |
| Изоляция | Да |
| Цвет | Синий |
| Количество подключений | 22 |
| Сечение подключаемого провода мм2 | 25 мм2 |
| Сечение подключаемого провода мм2 | 16 мм2 |
| Крепление | Шинодержатель |
| Длина шины мм | 176 мм |
Классификация ETIM
ETIMОбзор от AI
Этот синий клеммник Legrand (004846) — из тех вещей, которые не бросаются в глаза, но сильно влияют на аккуратность и надежность сборки. Когда в щите нужно быстро и понятно развести несколько линий, удобнее один раз поставить нормальную клеммную колодку, чем городить «паровоз» из скруток и перемычек.
Где применяется
Чаще всего его берут для распределения нейтрали или «синих» цепей в квартирных и небольших коммерческих щитах: подсобки, офисы, небольшие магазины, котельные. Удобен там, где есть один ввод потолще и дальше нужно раздать питание/нейтраль на группу отходящих линий поменьше — на автоматы, УЗО, реле, клеммы потребителей.
Ключевые характеристики
- Бренд: Legrand
- Артикул производителя: 004846
- Конфигурация: 1х6–25 мм2 + 21х1,5–16 мм2
- Цвет: синий
Конструктивно и по практике
Логика здесь простая: один «вход» рассчитан на более крупное сечение (6–25 мм2), а дальше — 21 выход под распространенные проводники 1,5–16 мм2. В итоге вводной провод заводите один раз, а отходящие линии подключаете каждая в свою клемму — без лишних перемычек и сомнительных соединений. Синий цвет помогает не путать шины и клеммники по назначению: в реальном щите это экономит время на обслуживании и снижает шанс ошибки, особенно когда через год-два кто-то будет разбираться в сборке.
Что защищает / как работает
Клеммник не «защищает» как автомат, его задача другая: обеспечить стабильный контакт и надежное распределение проводников. Провод зажимается в своей клемме, контакт получается повторяемым и понятным: каждый отходящий провод — на своем месте. Чем меньше соединений «на весу» и скруток, тем ниже риск нагрева на переходном сопротивлении и тем проще диагностика, если что-то нужно проверить.
Почему берут
Берут, когда нужна аккуратная разводка в щите без самодельных решений: один толстый ввод и много линий помельче подключаются быстро и наглядно. Плюс удобно подписывать/маркировать группы — когда каждая линия сидит отдельно, порядок держать проще.
Рекомендации по применению
Подбирайте сечения проводов по диапазонам клемм (ввод 6–25 мм2, отходящие 1,5–16 мм2) и не пытайтесь «зажать что попало» — контакт любит правильный диаметр и ровно зачищенную жилу. Перед затяжкой убедитесь, что проводник полностью вошел в зажим, а после монтажа стоит сделать контрольную протяжку — это обычная практика для щитовой сборки. И не забывайте: синий цвет обычно используют для нейтрали — так щит остается понятным не только вам, но и любому, кто откроет его позже.
