Цифровой вольтметр на DIN рейку ВР-М02, AC20-450 В
Цифровой вольтметр на DIN рейку ВР-М02, AC20-450 В 4680019910413
Цифровой промышленный вольтметр ВР-М02 используется для технологического контроля величины напряжения в силовых электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах.Является средством контроля. Периодической поверке не подлежит.
- Особенности:
- Питание от контролируемого напряжения
- Широкий диапазон измерения напряжения - АС20-450В
- Диапазон частот - от 40 до 70Гц
- Класс точности 1,0
- Корпус шириной 18мм
| Питание | От измеряемого напряжения |
| Частота измеряемого напряжения и тока | 45...65 Гц |
| Диапазон измеряемого напряжения | AC20...450В |

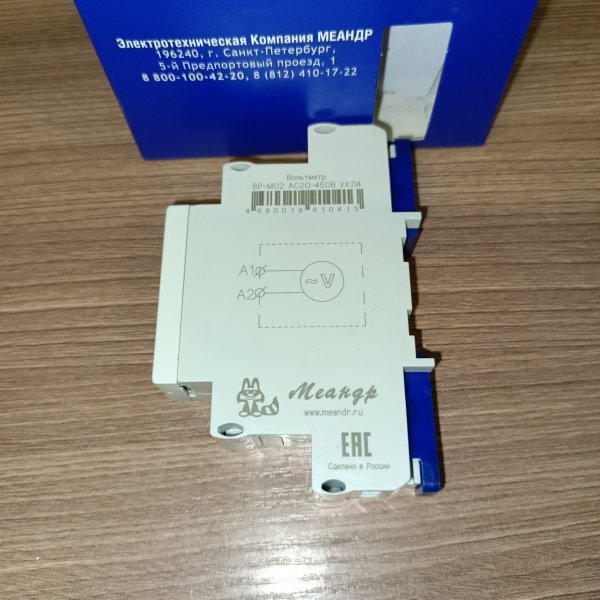

| Измерительная цепь, она же питание | A1-A2 |
| Основная погрешность измерений, ед. младшего разряда | 1±1 единица младшего разряда % |
| Косвенная погрешность измерений | 1% ± 1 ед. младшего разряда |
| Потребляемая мощность, не более | 1,5 ВА |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 |
| Диапазон рабочих температур | -25…+55 °C |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Относительная влажность воздуха | до 80 % при 25°C |
| Рабочее положение в пространстве | произвольное |
| Режим работы | непрерывный |
| Габаритные размеры | 18х93х62 мм |
| Масса | 0,05 кг |
| Средний срок службы, не менее | 8 лет |
| Вид индикации | Цифровой |
| Бренд | Меандр |
| Место установки | DIN-рейка |
| Тип прибора | Вольтметр |
| Тип цепи | однофазная |
| Класс точности | нет |
В щите всегда полезно видеть реальное напряжение, а не гадать по косвенным признакам. Вольтметр Меандр ВР-М02 — простой щитовой прибор на DIN-рейку: поставили, подключили и контролируете сеть в диапазоне 60–440 В прямо на месте.
Чаще всего его ставят в распределительных щитах и шкафах управления, где важно быстро понять, что происходит с питанием: просадка, перекос по фазе, «плавающее» напряжение от генератора или нестабильная линия на объекте. Удобен и в производственных шкафах, и в коммерческих зданиях, и на небольших объектах, где нет отдельной системы мониторинга, но нужен понятный контроль питания.
Ключевые характеристики:
- Тип: щитовой вольтметр на DIN-рейку
- Диапазон измерения: 60–440 В
- Климатическое исполнение: УХЛ4
- Бренд: Меандр
- Артикул производителя: 4680019910413
Практически это именно тот формат, который ценят монтажники: прибор живет в щите аккуратно, не требует отдельной панели и не забирает лишнее место. DIN-установка упрощает компоновку — можно поставить рядом с автоматами, реле контроля напряжения или контакторами и получить понятную «точку контроля» без лишних проводных обходов по шкафу.
По сути он делает одну вещь — измеряет напряжение сети в заданном диапазоне и позволяет увидеть отклонения. Это помогает быстрее находить проблемы: если «моргает» освещение, греются блоки питания, выбивает оборудование или периодически падают пуски — сначала смотрят на напряжение, и такой вольтметр дает ответ за секунды.
Почему берут: когда нужен постоянный визуальный контроль прямо в щите; когда важно быстро отличить неисправность нагрузки от проблем питания; когда щит собирается «по-человечески» — с понятной индикацией для электрика и обслуживающего персонала.
Рекомендации по применению: перед установкой проверьте, что измеряемое напряжение укладывается в 60–440 В и соответствует вашей схеме (однофазная/линейная точка контроля). Подключение делайте через корректно подобранную защиту и соблюдайте базовые щитовые правила: надежный контакт, нормальная затяжка клемм, контроль маркировки проводов. Если прибор ставится в шкаф с вибрацией или температурными перепадами, после пуска полезно сделать повторную протяжку соединений и проверить показания на известном источнике.
Незаменимая вещь в электрическом щитке.
Удобная штука, если бы не одно но - прибор начинает показывать напряжение только через 5 секунд после подачи питания.
