Производитель:
IEK (ИЭК)

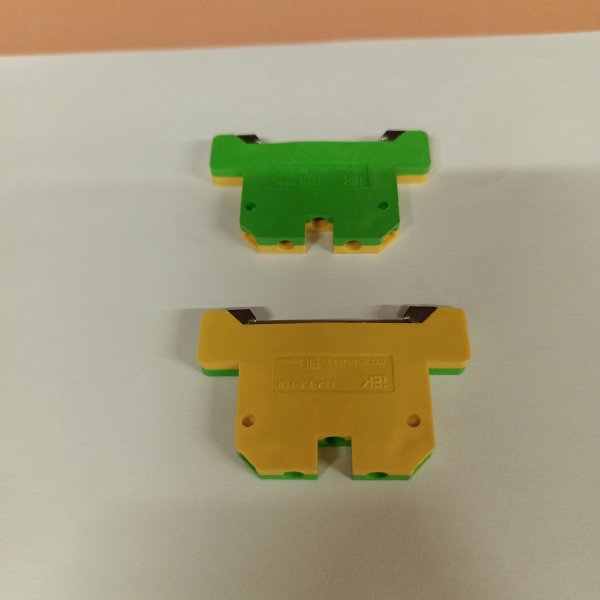

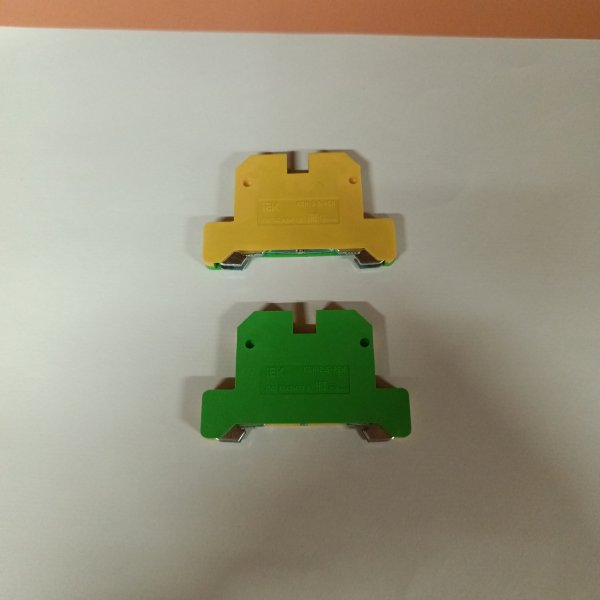

Клемма винтовая КВИ-2,5-PEN 2,5мм2 для соединения проводников, с заземлением, ИЭК
Ключевые характеристики
Номинальный ток24 А
БрендIEK
Количество линий1
Максимальное сечение проводников2,5 мм2
Ширина6.2 мм
Вид подключенияВинтовое
Описание
Клемма винтовая КВИ-2,5-PEN 2,5мм2 для соединения проводников, с заземлением, ИЭК YZN30-002-K52
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
- Характеристики:
- Сечение одножильного жёсткого провода: 1...4 мм2
- Сечение многожильного гибкого провода: 1...2,5 мм2
- Номин раб напряжение: 800 В
- Тип электрич соединения: Винтовое соединение
- Тип электрич соединения 2: Винтовое соединение
- Место соединения: Сбоку (поперечное)
- Количество полюсов: 1
- Количество зажимных клемм на 1 полюс: 2
- Тип монтажа: DIN-рейка (стандарт) 35 мм
- Рабочая температура: -60...+110 °C
- Класс негорючести изоляц материала UL94: V0
- Длина: 37 мм
- Цвет: Желто-зеленый
- Номин раб напряжение переменного тока Ue: < 800 В
- Номин раб напряжение постоянного тока Ue: < 800 В
- Номин частота: 50 Гц
- Номин напряжение изоляции Ui: 6000 В
- Макс поперечное сечение проводника: 2,5 мм2
- Материал корпуса: Полиамид
- Климатическое исполнение: УХЛ3
- Степень защиты - IP: IP00
- Ширина: 6,6 мм
- Высота: 40 мм
- Номинальная способность к присоединению: 1…2,5 мм2
- Кол-во в комплекте: 50 шт
- Модель или исполнение: Заземляющая PEN
- Минимальное сечение: 1.0 мм
- Номин напряжение изоляции: 1000 В
- Степень защиты - IP с уст заглушкой: IP20
- Степень защиты - IP без заглушки: IP00
- Относительная влажность воздуха: > 90
- Степень загрязнения: 3
- Ремонтопригодность: Нет
- Номин импульсное выдерживаемое напряжение: 6 кВ
Характеристики
| Номинальный ток | 24 А |
| Бренд | IEK |
| Количество линий | 1 |
| Максимальное сечение проводников | 2,5 мм2 |
| Ширина | 6.2 мм |
| Вид подключения | Винтовое |
| С крышкой | Да |
| Цвет | Желто-зеленый |
| Количество подключений к каждой линии | 2 |
| Заземление на Din-рейку | Да |
Классификация ETIM
ETIMПоперечн. сечение подключ. однопроволочного (жесткого) провода1...4 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода1...2.5 мм²
Номин. ток In24 А
Номин. (расчетное) напряжение800 В
Тип электрич. соединения 1Винтовое соединение
Тип электрич. соединения 2Винтовое соединение
Позиция соединенияСбоку
Количество полюсов1
Количество зажимов на 1 полюс2
Способ монтажаDIN-рейка 35 мм
Материал изоляции корпусаПолиамид (PA)
Рабочая температура-60...110 °C
Класс негорючести изоляц. материала согл. UL94V0
Ширина/размер ячейки6.6 мм
Длина37 мм
Требуется торцевая пластинаНет
ЦветЖелто-зеленый
ПрозрачныйНет
Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
