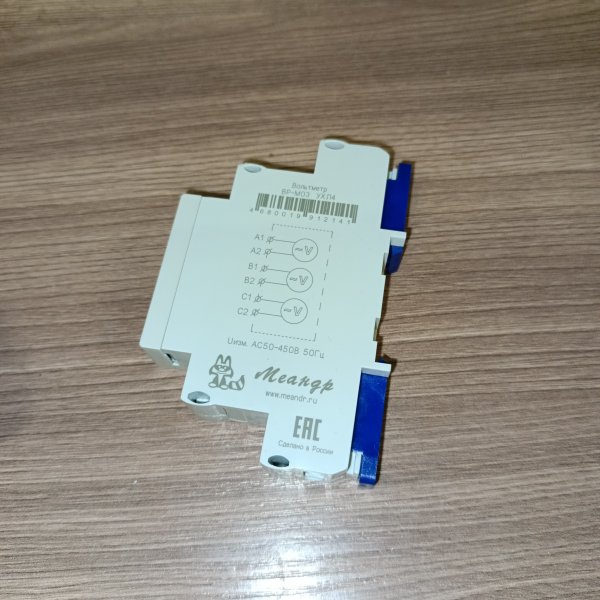

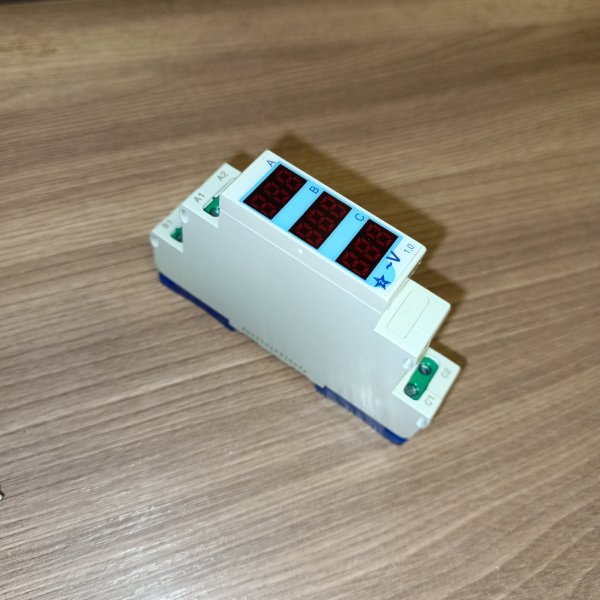

Цифровой вольтметр BP-M03 АС50-450В измерение напряжения трехфазной сети
Цифровой вольтметр BP-M03 АС50-450В измерение напряжения трехфазной сети 4680019912141
Цифровой вольтметр ВР-М03 предназначен для технологического контроля величины напряжения в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Вольтметр может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основных или дополнительных индикаторов на передвижных и стационарных объектах. Является средством технологического контроля.
| Питание | От измеряемого напряжения |
| Частота измеряемого напряжения и тока | 45...55 Гц |
| Диапазон измеряемого напряжения | AC50...450В |
| Измерительная цепь, она же питание | A1-A2, В1-В2, С1-С2 |
| Относительная погрешность измерений | 1% ± 1 ед. младшего разряда |
| Косвенная погрешность измерений | 1% ± 1 ед. младшего разряда |
| Потребляемая мощность, не более | 2 ВА |
| Электрическая прочность между измерительными линиями | 1500 В (1 мин 50Гц) |
| Температура хранения | -40...+70°C |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ A1/A2) |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Относительная влажность воздуха | до 80 % при 25°C |
| Рабочее положение в пространстве | произвольное |
| Режим работы | непрерывный |
| Габаритные размеры | 18х93х62 мм |
| Масса | 0.06 кг |
| Средний срок службы, не менее | 8 лет |
| Бренд | Меандр |
| Вид индикации | Цифровой |
| Тип прибора | Вольтметр |
| Тип цепи | трехфазная |
| Место установки | DIN-рейка |
| Класс точности | нет |
В щите всегда полезно видеть реальную картину по напряжению, а не гадать по косвенным признакам. Вольтметр Меандр ВР-М03 как раз про это: показывает напряжение в трехфазной сети и помогает быстро понять, что происходит на вводе и по фазам.
Чаще всего его ставят в распределительные щиты и шкафы автоматики там, где есть трехфазный ввод: небольшие производственные линии, компрессорные, насосные, вентиляция, мастерские, узлы учета и любые объекты, где важно контролировать перекос фаз и просадки напряжения. Удобен и в обслуживании — приехал на объект, посмотрел показания, и уже понятно, в какую сторону копать: сеть «просела», одна фаза ушла, или проблема дальше по цепи.
- Бренд: Меандр
- Модель: ВР-М03
- Тип сети: трехфазная AC
- Диапазон измерения: 50–450 В переменного напряжения
- Измерение: линейное и фазное напряжение
- Артикул производителя: 4680019912141
Практический плюс таких приборов — можно контролировать сразу два “среза” сети: между фазами (линейное) и фаза–нейтраль (фазное). В реальной эксплуатации это экономит время: линейное удобно для быстрой оценки общей «геометрии» трехфазки, а фазное сразу показывает, если где-то просела конкретная фаза или есть проблемы с нейтралью. Для тех, кто обслуживает щиты, это один из самых быстрых способов поймать перекос до того, как начнут сыпаться ошибки у частотников, реле контроля или чувствительных блоков питания.
Работает просто: измеряет напряжение в трехфазной сети переменного тока и выводит значения для контроля. По показаниям легко отследить типичные неприятности — перекос фаз, заниженное/завышенное напряжение, «гуляющую» сеть при нагрузках. Это не защита сама по себе, а инструмент диагностики и ежедневного контроля, который помогает принимать решения: отключать нагрузку, проверять соединения, искать просадки по линии.
Почему берут ВР-М03: когда нужен понятный контроль трехфазного напряжения в рабочем диапазоне до 450 В и важно видеть как линейные, так и фазные значения без лишней “экзотики”. Такой прибор хорошо вписывается в щит как постоянный индикатор состояния сети — особенно на объектах, где электрика периодически «плавает» и это надо фиксировать.
Рекомендации по применению: ставьте в щите так, чтобы к индикации был быстрый доступ при обходе и обслуживании. Если на объекте есть чувствительная техника (частотники, автоматика, серверные блоки питания), разумно сочетать вольтметр с реле контроля фаз/напряжения — вольтметр даст картину, а реле уже отработает отключением при аварийных отклонениях. Подключение выполняйте по схеме производителя и обязательно учитывайте, что измерения ведутся в сети AC 50–450 В.
