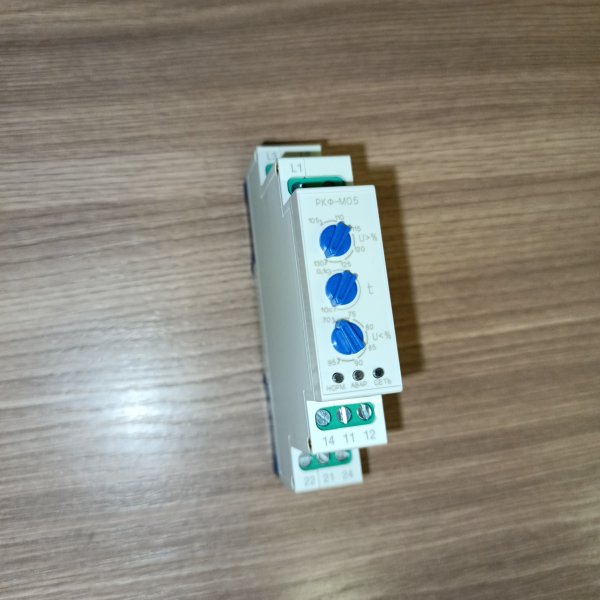

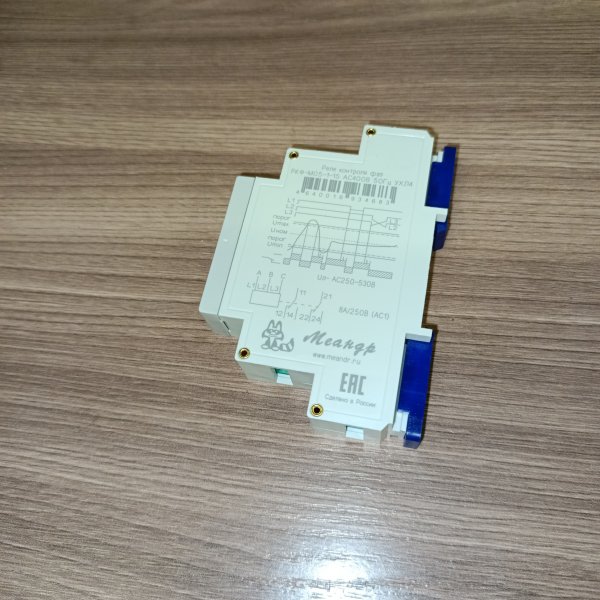

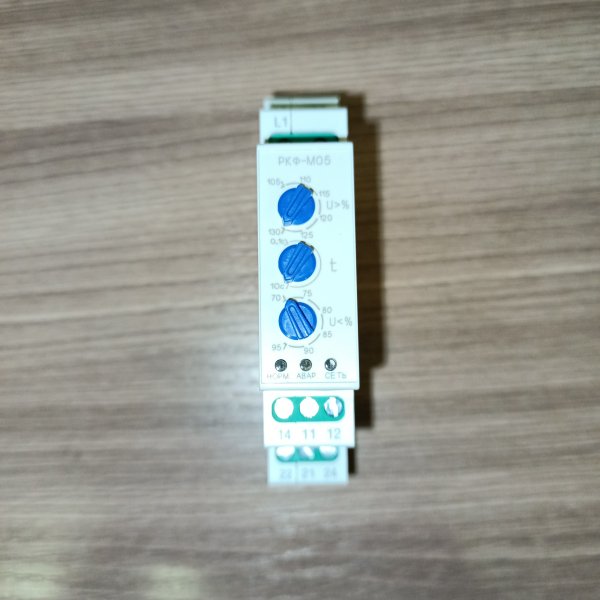

Реле контроля фаз РКФ-М05-1-1, 400 В, с контролем чередования фаз
Описание
Реле контроля фаз РКФ-М05-1-1, 400 В, с контролем чередования фаз 4640016934683
Реле контроля фаз РКФ-М05-1-15 используется для контроля трёхфазного напряжения в трёхпроводных сетях без нейтрали. Реле контролирует обрыв, чередование и "слипание" фаз, линейное превышение (снижение) напряжения выше (ниже) установленного значения.
- Особенности:
- Контроль перенапряжения по любой из фаз
- Контроль снижения напряжения любой из фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Контроль чередования фаз
- Регулируемый верхний порог срабатывания от 105 до 130%Uном
- Регулируемый нижний порог срабатывания от 70 до 95% Uном
- Регулируемая задержка срабатывания от 0,1 до 10с
| Номинальное линейное напряжение Uном, 50Гц | 400 В |
Максимальное допустимое линейное напряжение | 560 В |
Минимальное допустимое линейное напряжение | 210 В |
Диапазон установки порогов перенапряжения от Uном | 105-130 % |
Диапазон установки порогов снижения напряжения от Uном | 70-95 % |
Точность установки порогов напряжения от Uном | ±5 |
Потребляемая мощность, не более | 4 ВА |
Гистерезис напряжения зоны срабатывания | 4 % |
Регулируемая задержка срабатывания | 0,1-10 с |
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | 2000 ВА/240 Вт |
Максимальное коммутируемое напряжение | 400 (AC1/2A) В |
Время включения реле, не более | 1 с |
| Количество и тип выходных контактов | 2 переключающие группы |
Механическая износостойкость, не менее | 10x106 циклов |
Электрическая износостойкость , не менее | 100000 циклов |
Максимальное напряжение между цепями питания и контактами реле | 2000 (50Гц - 1мин) В |
Степень защиты (по корпусу/по клеммам) | IP40/IP20 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Диапазон рабочих температур | -25…+55°C |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |
| Габаритные размеры | 18х93х62 мм |
| Масса | 0,055 кг |
Обзор от AI
Реле контроля фаз Меандр РКФ-М05-1-15 AC 400В УХЛ4 — устройство для контроля параметров трехфазной сети и защиты оборудования от аварийных режимов. Реле отслеживает наличие и правильность чередования фаз, а также уровень напряжения по нижнему и верхнему порогу. Благодаря регулировке порогов срабатывания позволяет точно настроить защиту под конкретную нагрузку и условия эксплуатации.
Модель подходит для применения в шкафах управления, вводно-распределительных устройствах и системах автоматики, где важно предотвратить повреждения электродвигателей, компрессоров, насосов и другого трехфазного оборудования при перекосе или пропадании фаз, недопустимом снижении или повышении напряжения.
Где используется
- защита трехфазных электродвигателей (насосы, вентиляторы, компрессоры, станки)
- щитовая автоматика и релейная защита в распределительных щитах
- шкафы управления и автоматики (АСУ, диспетчеризация, инженерные системы)
- объекты с нестабильным напряжением и вероятностью перекоса фаз
- коммерческие и промышленные установки с питанием 3x400 В
Что контролирует и какие аварии предотвращает
- пропадание одной или нескольких фаз
- неправильное чередование фаз
- пониженное напряжение относительно заданного порога
- повышенное напряжение относительно заданного порога
- условия, приводящие к перегреву, падению момента и ускоренному износу электродвигателей
Особенности
- регулируемые пороги срабатывания по напряжению для гибкой настройки защиты
- контроль верхнего и нижнего порога напряжения
- предназначено для трехфазных сетей переменного тока 400 В
- климатическое исполнение УХЛ4 для применения в типовых щитовых условиях
- подходит для комплексной защиты оборудования от распространенных проблем электросети
Характеристики
- Тип изделия: реле контроля фаз и напряжения
- Модель: РКФ-М05-1-15
- Бренд: Меандр
- Номинальное напряжение сети: AC 400 В (трехфазная сеть)
- Регулировка нижнего порога U низ: 70%–95% от номинала
- Верхний порог U верх: 105% от номинала
- Климатическое исполнение: УХЛ4
- Артикул производителя: 4640016934683
Преимущества для покупателя
- снижение риска выхода из строя электродвигателей при пропадании фазы и перекосах
- защита от работы оборудования при опасном понижении или повышении напряжения
- возможность адаптировать пороги под требования конкретного объекта
- повышение надежности системы электроснабжения и автоматики
Рекомендации по применению
- используйте реле совместно с контактором или пускателем для отключения нагрузки при аварии
- настраивайте нижний порог с учетом допустимого диапазона работы вашего оборудования
- при частых просадках сети выбирайте порог так, чтобы избежать ложных отключений, но сохранить защиту
- монтаж и подключение выполняйте квалифицированным специалистом с соблюдением требований электробезопасности
