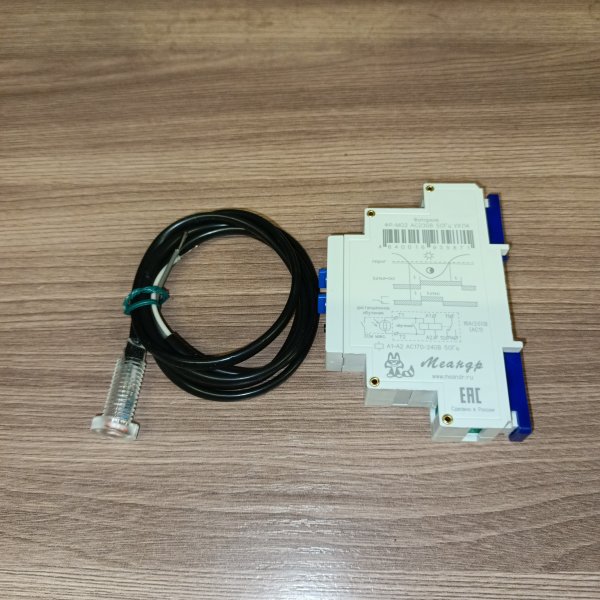

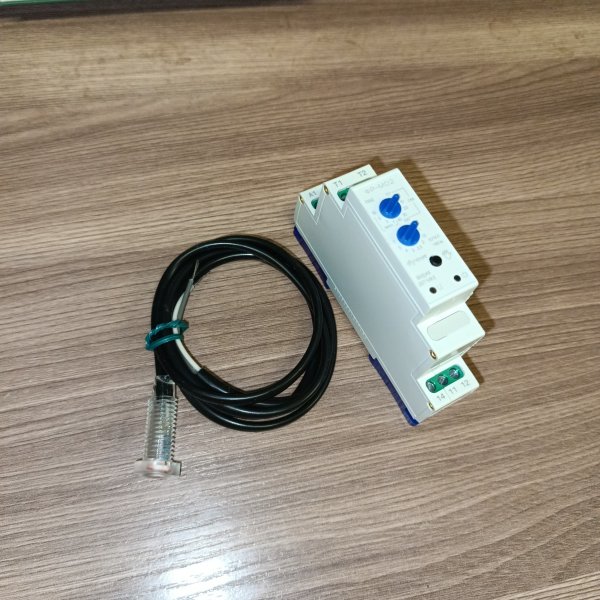

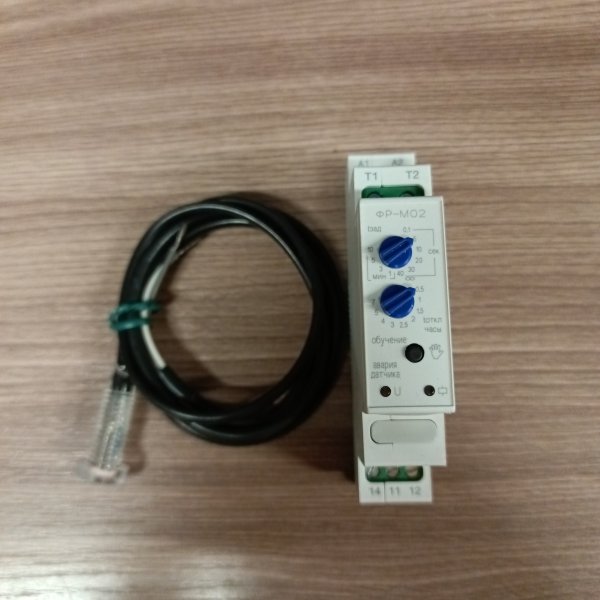

Фотореле ФР-М02 АС230В на Din рейку с выносным датчиком освещености, таймер на отключение и задержку включения
Описание
Фотореле ФР-М02 АС230В на Din рейку с выносным датчиком освещености, таймер на отключение и задержку включения 4680019911687
Фотореле предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости. Контроль уровня освещённости осуществляется выносным фотодатчиком ФД-3-1.
Реле имеет режим "умного отключения" ("smart off"). В этом режиме потребитель может сам задать время включённого освещения или рекламы после наступления сумерек в интервале от 30 минут до 7 часов. В вечернее или ночное время реле включит освещение или рекламу и через заданное время выключит. Реле позволяет значительно сэкономить на потребляемой электроэнергии.
Фотореле может быть использовано для управлением маяками. При наличии дистанционного канала управления (радио канал и т.п.) можно осуществлять одновременную дистанционную настройку момента включения нескольких маяков. При поступлении команды по каналу управления, реле «запомнит» уровень освещённости в данный момент. В дальнейшем все включения маяков будут происходить именно при такой освещённости.
Управление системой автоматического полива. Реле включает полив и через заданное время выключает его без участия человека (например на даче при отсутствии человека). С помощью реле можно управлять уличным, лестничным освещением, включать подогрев теплиц, световую рекламу, блокировать электрозамки на ночь и т.д. Используя режим "умного отключения" ("smart off") можно продлевать «световой день» на птицефермах, в теплицах и т.д.
- Характеристики:
- Номинальное напряжение питания: 230 Вольт
- Диапазон напряжения питания: 170-240 Вольт
- Потребляемая мощность, не более: 2 ВА
- Уровень освещённости - настраиваемый методом обучения: 0.1-500 лк
- Длительность задержки на включение: 0.1с, 5с, 10с, 20с, 30с, 40с, 1м, 3м, 5м, 10м
- Длительность задержки отключения встроенного таймера: ?, 0.5, 1, 1.5, 2, 2.5, 3, 4, 5, 7 ч
- Максимальное коммутируемое напряжение: 400 В (АС1/5А)
- Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1): 16 А
- Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1): 4000Вт/480 ВА
- Максимальное напряжение между цепями питания и контактами реле: АС2000В (50Гц - 1 мин.)
- Механическая износостойкость, не менее: 10х106 циклов
- Электрическая износостойкость, не менее: 100000 циклов
- Количество и тип контактов: 1 переключающая группа
- Диапазон рабочих температур (по исполнениям): -25...+55 °С
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4
- Степень защиты по корпусу / по клеммам / по датчику по ГОСТ 14254-96: IP40 / IP20 / IP65
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2
- Относительная влажность воздуха: до 80% (при 25°С)
- Высота над уровнем моря: до 2000 м
- Рабочее положение в пространстве: произвольное
- Режим работы: круглосуточный
- Габаритные размеры: 18*93*62 мм
- Масса: 0.061 кг
- Тип выносного фотодатчика: ФД-3-1
- Рабочая температура фотодатчика: -40 до +60°С
- Длина провода фотодатчику: до 30 м
- Рекомендуемое сечение подключаемого провода к фотодатчику: 0.75 мм2
Обзор от AI
Фотореле Меандр ФР-М02 на 230 В — рабочая вещь для автоматического управления светом по уровню освещенности. Поставили, настроили порог — и наружное освещение само включается в сумерках и отключается утром, без таймеров и лишних “умных” надстроек. Комплектация с выносным фотодатчиком ФД-3-1 удобна, когда сам блок лучше оставить в щите, а “смотреть” на улицу вынести датчик.
На практике такие фотореле чаще всего ставят на освещение двора, парковки, вывески, подсветку фасада, входные группы, а также на внутренние зоны, где хочется, чтобы свет жил по реальной освещенности (склады, коридоры с окнами, подсобки). Особенно выручает там, где режим “по времени” постоянно уезжает из-за сезона: фотореле реагирует именно на свет, а не на часы.
Ключевые характеристики по сути:
- питание от сети AC 230 В;
- модель ФР-М02, исполнение УХЛ4;
- работа с выносным фотодатчиком ФД-3-1 (в комплекте с изделием по наименованию).
Практические особенности, которые обычно ценят: сам прибор можно разместить в более “чистом” месте (например, в щите или боксе), а датчик поставить там, где он действительно корректно измеряет освещенность. Это помогает избежать типичной ошибки, когда фотореле стоит рядом с лампой и начинает “само себя” подсвечивать: включилось — стало светло — выключилось — снова темно. С выносным датчиком проще выбрать правильную точку и добиться стабильной работы.
Что защищает и как работает: схема простая и надежная по логике: фотодатчик отслеживает уровень света, а фотореле по настроенному порогу коммутирует нагрузку — включает цепь освещения при наступлении сумерек и размыкает при достаточной освещенности. Никакой магии: главное — правильно расположить датчик и не пытаться “снимать” с прибора то, что должна делать силовая автоматика (автоматический выключатель, УЗО и т.п.).
Почему берут: потому что это понятный способ автоматизировать наружный свет без привязки ко времени года, с нормальной возможностью вынести датчик в удачное место. В итоге меньше лишних включений днем, меньше забытых включенных фонарей ночью и меньше ручного контроля.
Рекомендации по применению: фотодатчик ставьте так, чтобы на него не попадал прямой свет от управляемых светильников и фар, и чтобы его не “обдувало” прожектором с соседнего участка. Если нагрузка серьезная (мощные прожекторы, группы освещения), на практике часто делают управление через контактор: фотореле тогда работает в легком режиме, а силовую часть берет на себя контактор. Подключение выполняйте по схеме производителя, а питание и защиту линии — через соответствующую автоматику в щите.
