Name: Трехфазное реле контроля напряжения/перекоса/обрыва/чередования фаз Меандр ЕЛ-11М-15 АС400В 2NO/NC
Brand: Меандр
SKU: 4640016933174
Price: 1728.68 RUB
Availability: InStock

4640016933174 Трехфазное реле контроля напряжения/перекоса/обрыва/чередования фаз Меандр ЕЛ-11М-15 АС400В 2NO/NC

1 вопрос

Артикул:

4640016933174

Обзор от AI

Производитель: Меандр (Meandr)

Реле контроля трехфазного линейного напряжения ЕЛ-11М-15 380В 50Гц

Ключевые характеристики

БрендМеандр

Место установкиDIN-рейка

Максимальный порог напряжения520 В

Контакт2 NO/NC

Минимальный порог напряжения320 В

Тип напряженияТрехфазное

Все характеристики ›

Описание

Реле контроля трехфазного линейного напряжения ЕЛ-11М-15 380В 50Гц 4640016933174

Реле контроля фаз ЕЛ-11М-15 предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии.

Контроль линейных напряжений (работает без нулевого провода)
Отключение при превышении линейных напряжений >1,3 U_ном
Отключение при снижении напряжения 0,8 U_ном
Отключение при асимметрии фаз >30%
Контроль порядка чередования фаз
Обнаружение обрыва фаз
Регулируемая задержка срабатывания от 0,1 до 10с
Питание реле осуществляется от контролируемой сети

Характеристики

Бренд	Меандр
Место установки	DIN-рейка
Максимальный порог напряжения	520 В
Контакт	2 NO/NC
Минимальный порог напряжения	320 В
Тип напряжения	Трехфазное
Регулировка времени срабатывания	Да
Максимальный коммутируемый ток (АС1)	8 А
Модульная ширина	1

Классификация ETIM

ETIM

Номин. напряжение питания цепи управления Us AC 50 Гц210...560 В

Диапазон напряжения320...520 В

Мин. задержка на отключение.1 с

Макс. задержка на отключение10 с

Контроль чередования фазДа

Контроль обрыва фазДа

Контроль мин. напряженияДа

Контроль макс. напряженияДа

Контроль перекоса фазДа

Количество нормально замкнутых (НЗ, NC, р) контактов0

Количество нормально разомкнутых (НО, NO, з) контактов0

Количество переключающих (перекидных) контактов2

Ширина18 мм

Высота93 мм

Глубина62 мм

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Обзор от AI

✦ Обзор от AI

* AI может допускать ошибки. Проверяйте важную информацию.

Трехфазное реле контроля напряжения/перекоса/обрыва/чередования фаз Меандр ЕЛ-11М-15 АС400В 2NO/NC

Бренд: Меандр

Артикул производителя: 4640016933174

Трехфазное реле контроля напряжения/перекоса/обрыва/чередования фаз Меандр ЕЛ-11М-15 АС400В 2NO/NC предназначено для постоянного контроля качества трехфазной сети и защиты подключенного оборудования от аварийных режимов по напряжению и по фазам. Устройство отслеживает наличие всех трех фаз, правильность их чередования, уровень линейного напряжения, а также симметрию фаз, отключая нагрузку при выходе параметров за установленные пределы и автоматически включая ее при восстановлении нормального режима. Это реле применяется в системах электроснабжения, где требуется надежная защита электродвигателей, компрессоров, насосов, лифтового и промышленного оборудования от последствий перекоса фаз, обрыва фазы, пониженного или повышенного напряжения.

Область применения

Защита трехфазных асинхронных электродвигателей промышленного и бытового назначения.
Системы водоснабжения и отопления: насосные станции, циркуляционные и скважинные насосы.
Холодильное и климатическое оборудование: компрессоры, чиллеры, кондиционеры, вентиляционные установки.
Подъемное и лифтовое оборудование, краны, лебедки, транспортные механизмы.
Щиты распределения и автоматики, шкафы управления, АВР и системы бесперебойного электроснабжения.
Промышленные линии, станки, конвейеры и технологические установки с трехфазными приводами.
Объекты ЖКХ, котельные, насосные и тепловые пункты, инженерные системы зданий.

Функции и назначение

Контроль наличия всех трех фаз в сети.
Контроль правильности чередования фаз для предотвращения обратного вращения электродвигателей.
Контроль уровня линейного напряжения трехфазной сети АС 400 В с отключением нагрузки при выходе за установленные пределы.
Контроль перекоса фаз по напряжению с отключением нагрузки при недопустимой асимметрии.
Защита оборудования от обрыва одной или нескольких фаз.
Автоматическое повторное включение нагрузки после восстановления нормальных параметров сети.
Оптическая индикация состояния реле и наличия аварийного режима.

Особенности и преимущества

Комплексный контроль параметров сети: напряжение, перекос, чередование и обрыв фаз в одном устройстве.
Работа в стандартной трехфазной сети АС 400 В, совместимость с распространенными системами электроснабжения.
Комбинированный выходной контакт 2NO/NC для гибкой интеграции в различные схемы управления и защиты.
Снижение риска выхода из строя электродвигателей, снижение затрат на ремонт и обслуживание оборудования.
Защита от пуска двигателя при неправильном подключении фаз или при их отсутствии.
Повышение надежности и безопасности работы технологического оборудования и инженерных систем.
Компактное исполнение для установки на дин-рейку в распределительных щитах и шкафах автоматики.
Простое подключение и удобная настройка порогов срабатывания и логики работы.

Технические характеристики

Тип устройства: трехфазное реле контроля напряжения, перекоса, обрыва и чередования фаз.
Модель: ЕЛ-11М-15.
Номинальное напряжение сети: 3 х 400 В AC.
Контролируемые параметры: наличие фаз, чередование фаз, уровень напряжения, перекос фаз, обрыв фазы.
Выходные контакты: 2 переключающих контакта (2NO/NC).
Тип выходных контактов: релейные, для коммутации цепей управления и нагрузки в пределах допустимого тока.
Назначение выходных контактов: отключение/включение пускателей, контакторов, сигнализации и исполнительных устройств.
Совместимость: трехфазные сети переменного тока с частотой 50 Гц.
Установка: на стандартную DIN-рейку в распределительных щитах и шкафах управления.
Индикация: светодиодная индикация состояния реле и наличия аварии (зависит от конкретного исполнения).
Область эксплуатации: внутренние помещения, щитовые, электрощитовые, шкафы автоматики.

Преимущества использования в системе

Предотвращение перегрева, вибраций и механических повреждений электродвигателей из-за перекоса или пропадания фазы.
Защита оборудования от недопустимых отклонений напряжения, увеличивающих износ изоляции и риск аварий.
Сокращение времени простоя производства и инженерных систем за счет своевременного отключения при аварии и автоматического восстановления после нормализации сети.
Повышение общего ресурса электрооборудования и снижение эксплуатационных затрат.
Возможность интеграции в существующие схемы автоматики без существенной модернизации щитов.

Рекомендации по применению и монтажу

Подключать реле согласно электрической схеме производителя с учетом полярности и маркировки клемм.
Устанавливать устройство на дин-рейку в защищенном от влаги и пыли электрическом щите или шкафу.
Подбирать сечение проводников и аппаратуру коммутации в соответствии с токовыми нагрузками и нормами ПУЭ.
Не допускать превышения допустимых токов и напряжений, указанных в паспорте изделия.
Проводить монтаж и наладку только квалифицированным персоналом с соблюдением требований электробезопасности.

Фото, видео и документы

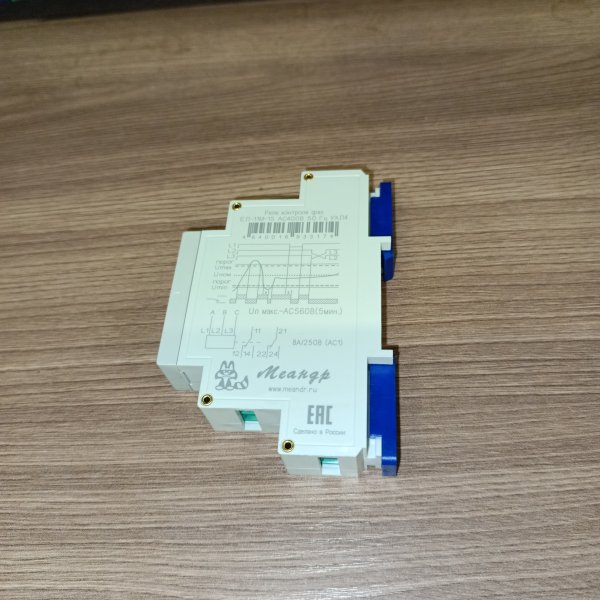

4640016933174 Трехфазное реле контроля напряжения/перекоса/обрыва/чередования фаз Меандр ЕЛ-11М-15 АС400В 2NO/NC фото 1

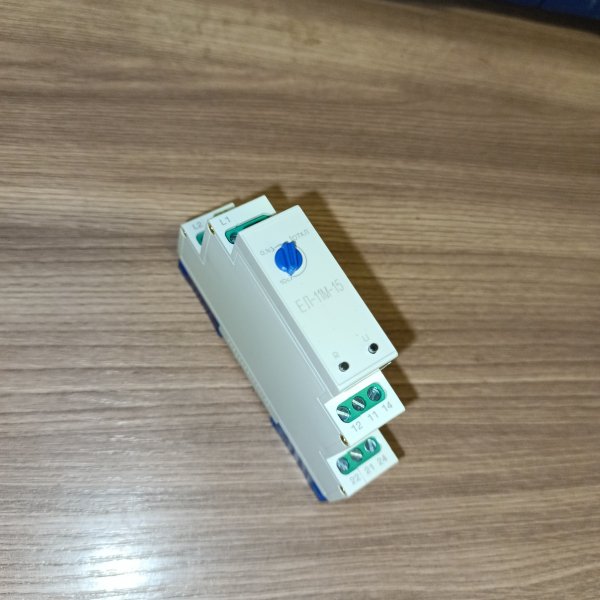

4640016933174 Трехфазное реле контроля напряжения/перекоса/обрыва/чередования фаз Меандр ЕЛ-11М-15 АС400В 2NO/NC фото 2

4640016933174 Трехфазное реле контроля напряжения/перекоса/обрыва/чередования фаз Меандр ЕЛ-11М-15 АС400В 2NO/NC фото 3

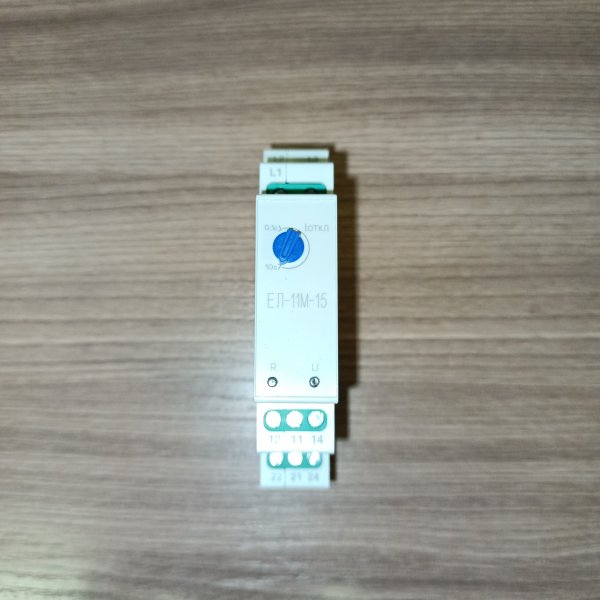

4640016933174 Трехфазное реле контроля напряжения/перекоса/обрыва/чередования фаз Меандр ЕЛ-11М-15 АС400В 2NO/NC фото 4
