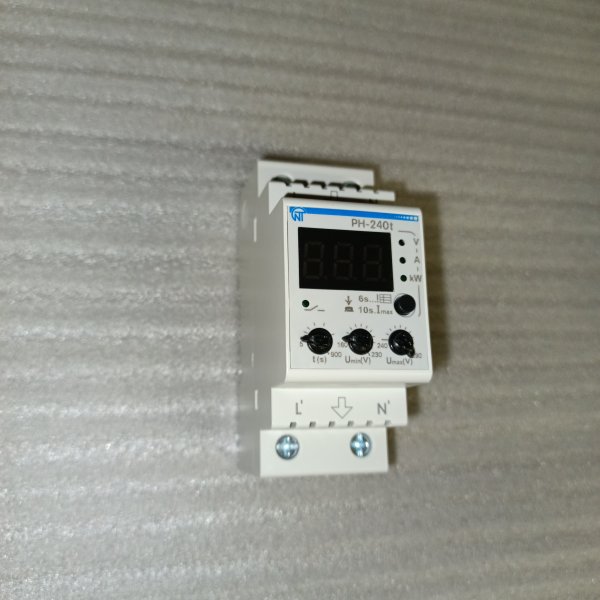

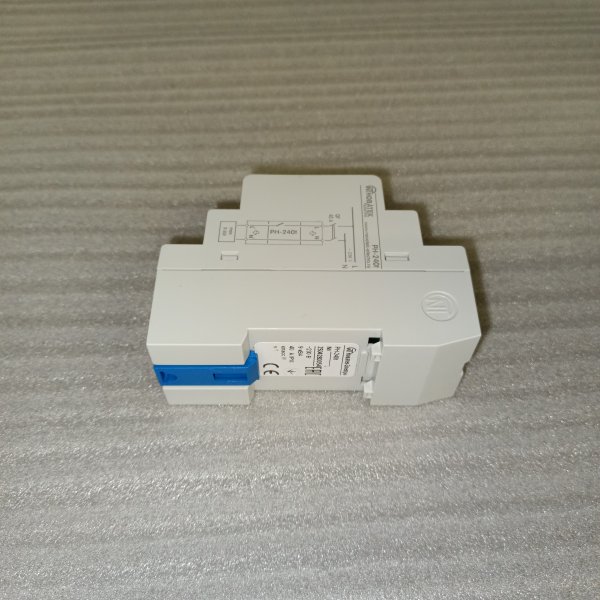

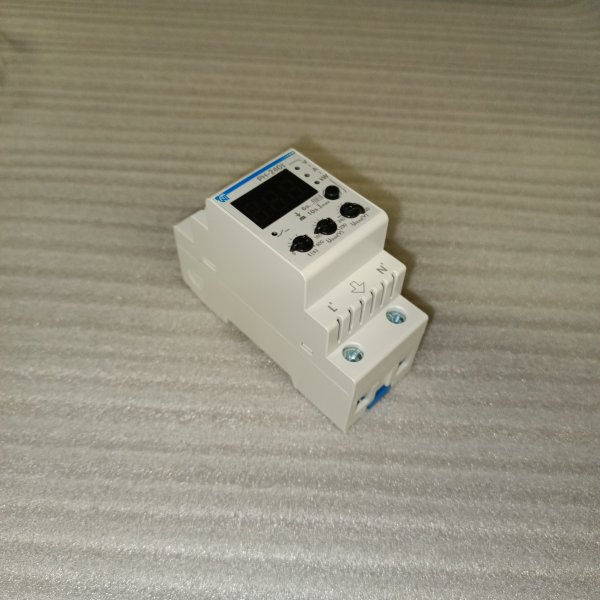

Реле напряжения РН-240t Новатек-Электро
Реле напряжения РН-240t Новатек-Электро 3425600240т
Реле напряжения предназначено для защиты бытового и промышленного электрооборудования (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали (нуля).
- Реле напряжения:
- индицирует действующее значение напряжения в сети и состояние выходных контактов (состояние нагрузки);
- измеряет и выводит на дисплей потребляемый нагрузкой ток, активную мощность и отключает нагрузку при превышении заданного порога по току;
- сохраняет в энергонезависимой памяти информацию о пяти последних авариях;
- имеет защиту от перегрева из-за плохого контакта проводников в клеммах в результате загрязнения или недостаточного усилия зажатия.
- С функцией ограничения потребляемой мощности.
Изделие может использоваться как цифровой мультиметр (индикация напряжения сети, активной мощности и потребляемого тока). Питание изделия осуществляется от цепи, которая питает нагрузку.
- Монтаж на стандартную DIN-рейку 35 mm
- Изделие сохраняет свою работоспособность при любом положении в пространстве.
- Материал корпуса – самозатухающий пластик
- Вредные вещества, в количестве, превышающем предельно допустимые концентрации, отсутствуют
- ГОСТ 13144-2013
| Место установки | DIN-рейка |
| Бренд | Новатек-Электро |
| Максимальный коммутируемый ток (АС1) | 40 А |
| Регулировка порогов напряжения | Да |
| Дисплей | Да |
| Тип напряжения | Однофазное |
| Максимальный порог напряжения | 290 В |
| Контроль тока | Да |
| Контакт | 1 NO |
| Минимальный порог напряжения | 160 В |
| Регулировка времени срабатывания | Да |
| Модульная ширина | 2 |
Реле контроля напряжения EC001438
Реле напряжения РН-240Т НовАтек-Электро 3425600240т
РН-240Т от Новатек-Электро — из тех устройств, которые ставят один раз и потом вспоминают о них только по спокойной работе щита. Это однофазное реле контроля напряжения и тока на DIN-рейку, рассчитанное на 40 А: следит за сетью и отключает нагрузку, когда параметры выходят за разумные пределы.
В быту его чаще всего берут в квартирный или домовой щит, когда хочется защитить технику от «прыгающего» напряжения и перегруза по току. Подходит для линий с чувствительными потребителями (котлы, насосы, холодильное оборудование, электроника), а также для ситуаций, где есть риск перегрузки: например, одна линия на кухню, мастерскую или группу розеток, в которые любят подключать все подряд. Полезно и в небольших коммерческих помещениях — там, где однофазная сеть и важно не ловить сюрпризы от качества питания.
- Однофазное исполнение (контроль по одной линии 230 В).
- Контроль напряжения и тока в одном корпусе.
- Номинальный ток: 40 А.
- Монтаж на DIN-рейку (щитовая установка).
- Производитель: Новатек-Электро.
- Артикул: 3425600240т.
Практический смысл в том, что вам не нужно ставить отдельные устройства под разные задачи: реле отслеживает и просадки/перенапряжения, и превышение тока. Для щита это обычно означает меньше «зоопарка» модулей и понятнее логика защиты. DIN-формат — стандартная история: ставится рядом с автоматами и УЗО, не требует экзотики по монтажу.
Работает просто: измеряет напряжение сети и ток нагрузки. Если напряжение выходит за заданные пределы или ток становится выше установленного порога, реле отключает питание линии. Когда параметры возвращаются в норму, устройство включает нагрузку обратно (как правило, с задержкой, чтобы не щелкать туда-сюда на кратковременных провалах). Такой подход хорошо спасает от типичных сетевых проблем — «вечерняя просадка» в частном секторе, перекосы на вводе, резкие скачки при авариях или при включении мощных потребителей у соседей — и от банального перегруза линии.
Почему берут РН-240Т: понятная защита «все в одном» (напряжение + ток), ток 40 А подходит для многих вводных/групповых решений в однофазных щитах, и в целом это тот класс устройств, который реально снижает шанс дорогостоящего ремонта техники после сетевых сюрпризов.
Рекомендации по применению: ставьте реле в щите после вводного автомата, а уставки по напряжению и току задавайте под свою сеть и проводку (ориентируйтесь на сечение кабеля и реальную нагрузку линии). Если линия питает оборудование с компрессорами или электродвигателями (холодильники, насосы), не делайте пороги и задержки слишком «жесткими», чтобы избежать лишних отключений на пусковых токах. Подключение и настройку лучше доверить электрику: с такими устройствами важно аккуратно развести фазу/ноль и не перепутать логику питания и нагрузки.
Хочу использовать его в трехфазном щите, этот вопрос не дает покоя. Например, УЗМ-51 в инструкции даны оба типа подключения (насквозь и подведенный ноль)
Добрый день, Антон.
Варианты подключения РН-240Т аналогичен УЗМ-51М.
Нейтраль проходит через прибор без разрыва, т.е. она не коммутируется.
Нейтраль можно взять с колодки.
