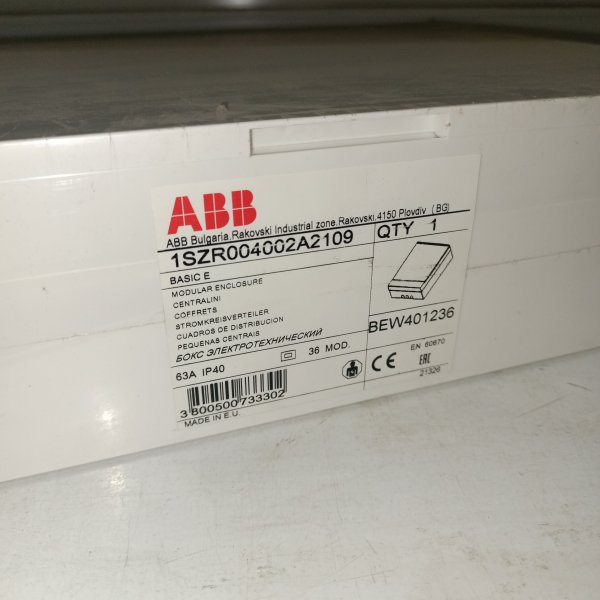

Шкаф настенный ABB Basic E 36М (3x12) белая непрозрачная дверь (с клеммами) BEW401236 1SZR004002A2109

ABB Basic E на 36 модулей — тот самый настенный шкаф, который ставишь и дальше о нем не вспоминаешь. Аккуратная белая дверь закрывает аппаратуру от пыли и случайных касаний, а внутри все организовано по-человечески: есть место под три ряда автоматики и клеммы уже в комплекте.

Чаще всего такой шкаф берут для квартир и частных домов, когда нужно собрать нормальный распределительный щит без «тесноты», а также для небольших офисов, мастерских и техпомещений. Он подходит, когда в проекте есть несколько групп освещения и розеток, отдельные линии на кухню/санузел/кондиционер, плюс УЗО или дифавтоматы — то есть стандартная реальная схема, а не минимальный набор “на пару автоматов”.

Ключевые характеристики по делу:

• Компоновка на 36 модулей — 3 ряда по 12, удобно разделять группы и не лепить все в одну линию.
• Настенное исполнение — ставится на поверхность, без плясок со штробой и нишами.
• Белая непрозрачная дверь — не «витрина», а нормальная защита и аккуратный внешний вид.
• Клеммы в комплекте — полезно, когда нужно сразу собрать щит с понятным нулевым/защитным распределением без докупок по мелочи.
• Модель: ABB Basic E BEW401236, артикул производителя: 1SZR004002A2109.

Конструкция и практические моменты. Три ряда дают нормальную «воздуховку» внутри: провода не приходится перегибать в три погибели, проще выдержать радиусы изгиба и оставить запас по длине. Это напрямую влияет на аккуратность сборки и на то, как щит будет обслуживаться через год-два — когда добавляют линию, меняют автомат или ищут причину срабатывания УЗО. Непрозрачная дверь хороша тем, что скрывает маркировки и проводку от посторонних глаз, а заодно меньше видно следы эксплуатации в бытовых помещениях.

Что защищает и как работает. Сам шкаф не «защищает сеть» в смысле автоматов — этим занимаются модульные аппараты внутри. Задача корпуса другая: закрыть токоведущие части, снизить риск случайного контакта, собрать все элементы в одном месте и дать им понятную механическую защиту. Дверь и корпус помогают держать внутренности в более предсказуемых условиях: меньше пыли, меньше шансов зацепить провод при уборке или хранении вещей рядом, меньше случайных вмешательств. Наличие клемм облегчает правильное разведение N и PE по группам — это уже про безопасность и нормальную диагностику, когда нужно быстро понять, где какая линия.

Почему берут именно такой формат. 36 модулей — это комфортный запас для типовой квартиры/дома: можно не экономить на раздельных группах и не «ужимать» схему. Серия Basic E обычно выбирается, когда нужен понятный, аккуратный щит без излишних наворотов, но с нормальной логикой компоновки. Плюс клеммы в комплекте — мелочь, которая экономит время на подборе совместимых шин и крепежа.

Рекомендации по применению. Перед покупкой прикиньте реальное количество модулей с учетом УЗО/дифов, вводного автомата, реле (если планируются) и оставьте хотя бы несколько модулей запаса — он почти всегда пригодится. При сборке держите разделение групп по рядам: так проще читать щит и обслуживать. Нулевые и защитные проводники сразу подписывайте и заводите на клеммы аккуратно, без «скруток в углу» — потом это экономит часы поиска. И, как обычно, если щит собирается под ввод и пломбировку, заранее согласуйте компоновку с требованиями объекта и обслуживающей организации.
