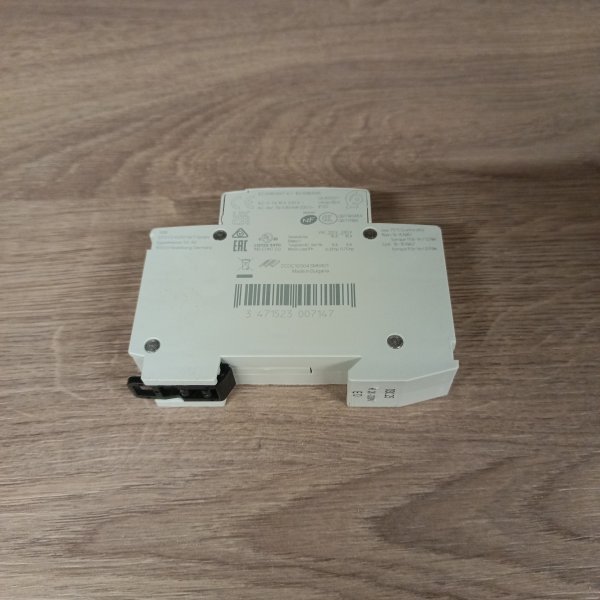

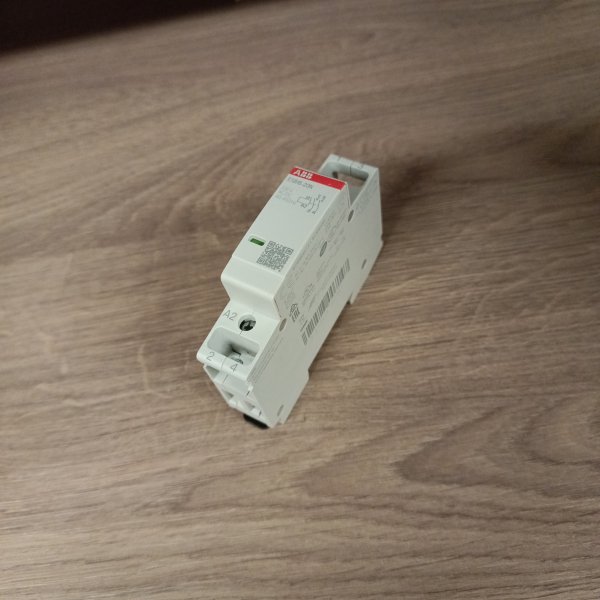

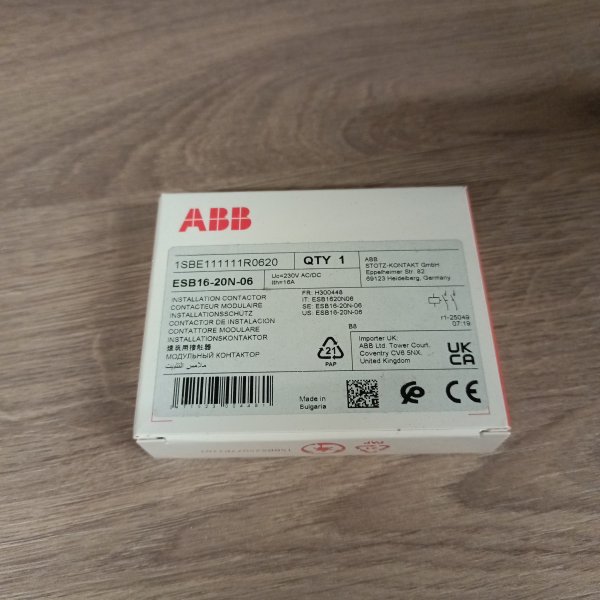

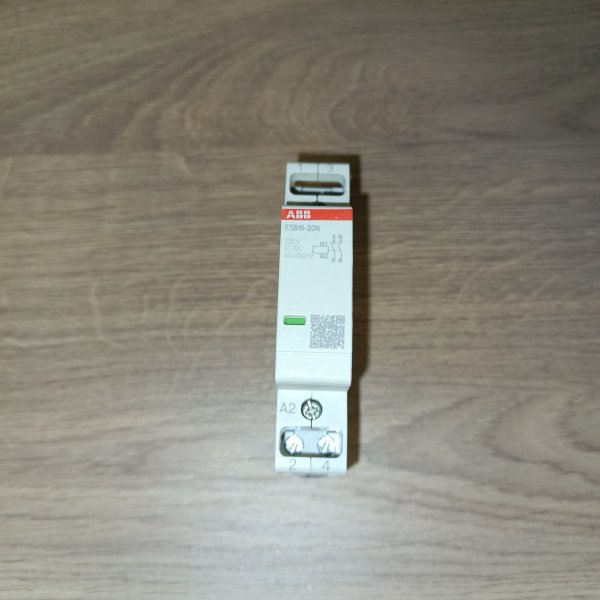

Контактор ESB16-20N-06 модульный (16А АС-1, 2НО), катушка 230В AC/DC 1 модуль 1SBE111111R0620

ESB16-20N-06 — модульный контактор ABB на 16 А с двумя нормально открытыми контактами. Его обычно ставят там, где нужно тихо и аккуратно коммутировать нагрузку из щита, не городя силовую автоматику и «самоделки» с реле.

В быту и на коммерческих объектах такие контакторы чаще всего встречаются в схемах управления светом (группы освещения, витрины, фасадная подсветка), вентиляцией, насосами, электрокотлами и другой нагрузкой, которую удобнее включать сигналом с выключателя, таймера, датчика или реле. Формат на DIN-рейку и ширина 1 модуль позволяют без лишней тесноты собрать управление прямо в распределительном щите.

Ключевые характеристики по делу:

• номинальный ток: 16 А (категория AC-1);
• контакты: 2 НО (два нормально открытых канала);
• катушка управления: 230 В AC/DC;
• исполнение: модульное, ширина 1 модуль;
• артикул производителя: 1SBE111111R0620.

Практический плюс модели именно с катушкой 230 В AC/DC — в щитах это часто экономит время: контактор можно запитать как от переменки 230 В, так и от постоянки 230 В, если управление приходит, например, из нестандартной схемы или через выпрямитель. Два НО контакта удобны, когда нужно одновременно включать две независимые линии или разрывать фазу сразу в двух цепях (в рамках вашей схемы и требований).

Работает все просто: на катушку подается управляющее напряжение — контактор притягивает якорь и замыкает оба нормально открытых контакта; напряжение сняли — контакты разомкнулись. Важно понимать, что контактор не заменяет автоматический выключатель: от короткого замыкания и перегруза он не защищает, он именно коммутирует. Защиту линии подбирают автоматом/предохранителем, а сам контактор берут под характер нагрузки и частоту включений.

Почему берут такие контакторы: компактно встает в модульный щит, позволяет вынести «силу» из местных выключателей и датчиков, а управление сделать удобным и безопасным. Плюс два канала в одном корпусе часто упрощают схему — меньше клемм, меньше перемычек, меньше места.

Рекомендации по применению: перед выбором проверьте, что ваша нагрузка укладывается в 16 А по AC-1 и что схема действительно требует 2 НО (а не 1 НО/1 НЗ). На силовую часть ставьте корректную защиту по кабелю и нагрузке, а управляющую цепь делайте с нормальными наконечниками и аккуратной разводкой — контакторы любят хороший контакт и понятную маркировку в щите.
