Автомат ABB MS116-4.0 50 кА с регулируемой тепловой защитой 2.5A - 4.0А

Хит

Артикул:

1SAM250000R1008

Производитель: ABB (АББ)

Автоматический выключатель АВВ MS116-4 на 50000 Ампер с регулируемой тепловой защитой на 2,5-4 Ампер для защиты электродвигателей

Ключевые характеристики

БрендABB

Ток тепловой защиты4 A

Предельная отключающая способность (Icu) 400В AC75 кА

Рабочая отключающая способность (Ics) 400В AC50 кА

Способ управленияПоворотная рукоятка

Все характеристики ›

Описание

Автоматический выключатель АВВ MS116-4 на 50000 Ампер с регулируемой тепловой защитой на 2,5-4 Ампер для защиты электродвигателей 1SAM250000R1008

Назначение: защита и запуск электродвигателей, коммутация двигателей вручную и защита их от короткого замыкания, перегрузки и обрыва фазы.

Виды автоматов:

MS116 - компактное и экономичное решение для защиты двигателя до 15 кВт (400 Вольт, 32 Aмпера) в корпусе шириной 45 мм.
MS132 - компактное и мощное решение для защиты двигателей до 15 кВт (400 Вольт, 32 Aмпера) в корпусе шириной 45 мм. Серия имеет видимую индикацию срабатывания при аварии, которая позволяет быстро и точно обнаружить короткое замыкание и уменьшить время на устранения неисправностей.
MS450 - для двигателей от 15 кВт (400 Вольт AC, 32 Aмпера) до 22 кВт (400 Вольт AC, 50 Ампер) в корпусе шириной 55 мм.
MS495 - защита мощных двигателей до 55 кВт (400 Вольт, 100 Ампер) в корпусе шириной 75 мм.

Характеристики:

номинальный ток - 50 кА
диапазон установок тепловой защитой - 2,5-4 Ампер
степень защиты - IP20
механическая износостойкость - 100000 циклов
коммутационная износостойкость - 100000 циклов
номинальная частота - 50-60 Гц
температура эксплуатации - от -25 ^оС до +55 ^оС (+70 ^оС по требованию)
сечение кабеля - 1-4 мм² (одножильный) и 0,75-2,5 мм² (гибкий)
тип присоединения главных проводников - винтовой зажим

Характеристики

Бренд	ABB
Ток тепловой защиты	4 A
Предельная отключающая способность (Icu) 400В AC	75 кА
Рабочая отключающая способность (Ics) 400В AC	50 кА
Способ управления	Поворотная рукоятка

Классификация ETIM

ETIM

Диапазон уставки тока расцепления2.5 А

Количество полюсов3

Номин. продолжительный ток Iu4 А

Номин. раб. напряжение230 В

Конструкция прибораКомплектное устройство в корпусе

Степень защиты (IP)IP20

Тип расцепителяТермомагнитный

С интегрированным вспомогат. переключателемНет

С встроенным расцепителем пониженного напряженияНет

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания50.0 А

Чувствительность к обрыву фазыДа

Номин. коммутируем. мощность при AC-3, 230 В- кВт

Номин. коммутируем. мощность при AC-3, 400 В15 кВт

Тип подключения силовой электрич. цепиВинтовое соединение

Номин. отключающая способность Icu при 400 В, AC50 кА

Тип элемента управленияКнопка поворотная

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

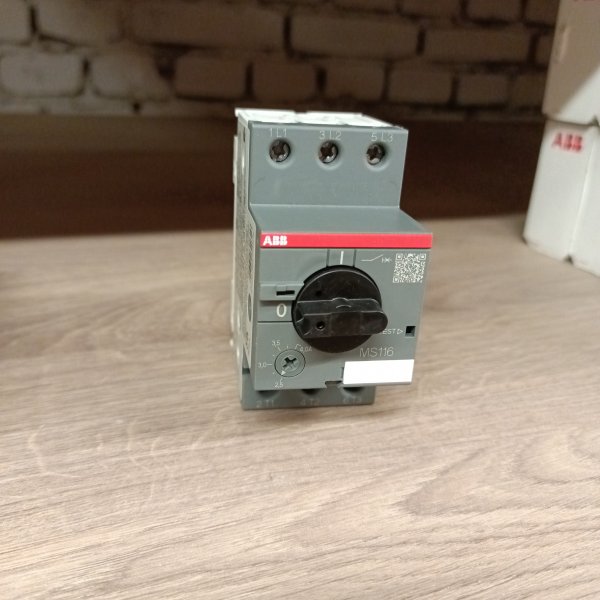

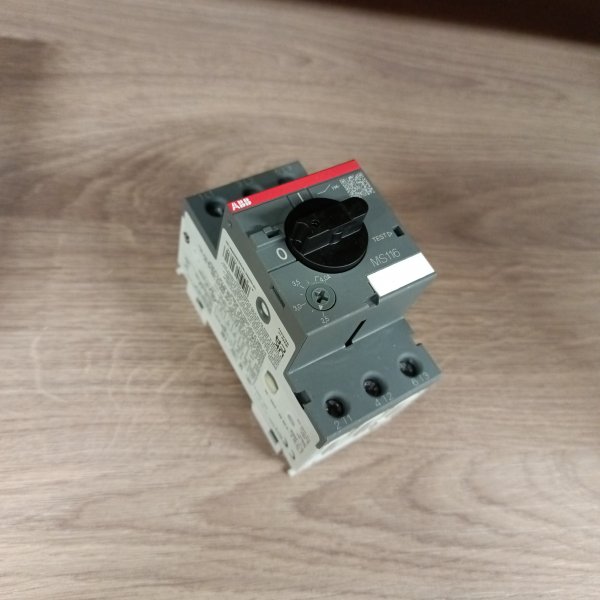

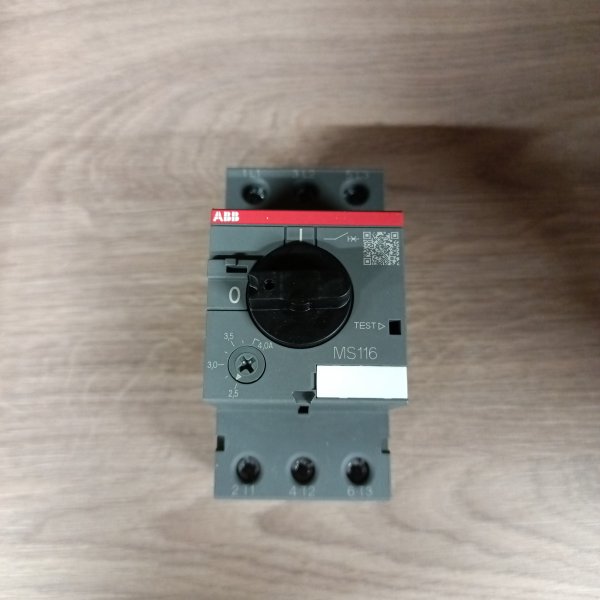

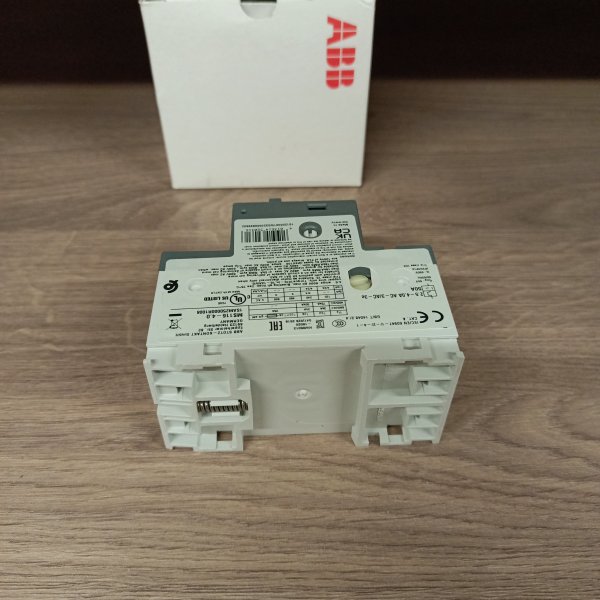

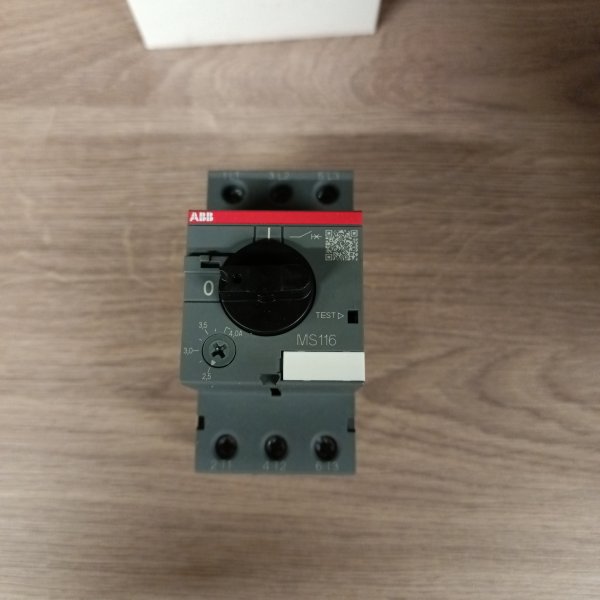

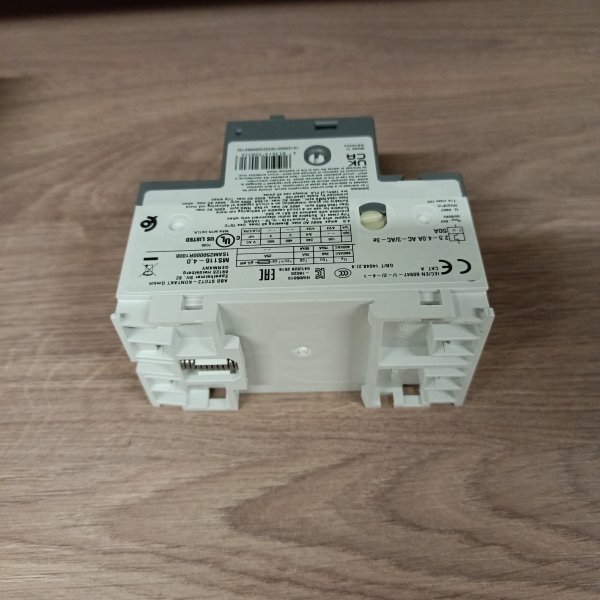

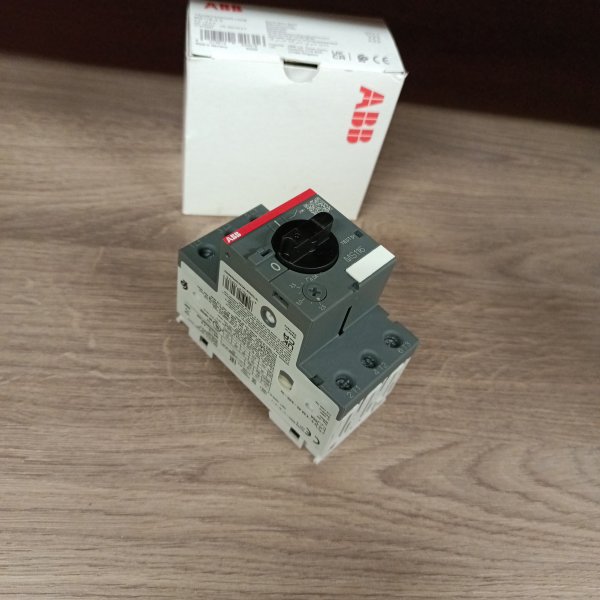

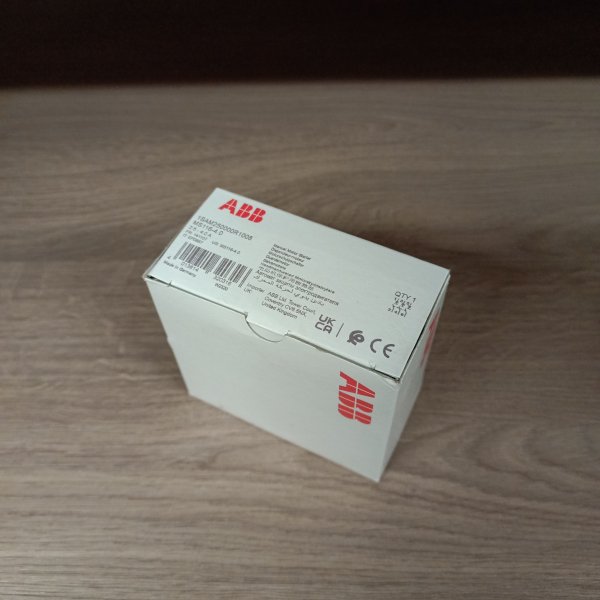

1SAM250000R1008 Автомат ABB MS116-4.0 50 кА с регулируемой тепловой защитой 2.5A - 4.0А фото 1

Вы можете добавить фотографии 1SAM250000R1008 ABB
Бонусы начисляются авторизованным пользователям.
Обратите внимание - все поля являются обязательными для заполнения.
	Ваше имя:
	Файл:
	Комментарий:

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Вопрос-ответ

Виталий, 25.03.2019 11:38

Для двигателя 0,55 квт 220В, подойдет автомат?

Shop220:

Здравствуйте, Виталий.
Данный автомат для защиты трех фазного двигателя, Вам вполне подойдет Автоматический выключатель ABB 1-полюсный S201 C3 (автомат), артикул 2CDS251001R0034

Андрей, 26.11.2021 10:55

Добрый день, подойдёт ли данный автомат для двигателя АИР80В6У2

Мощность, кВт 1,1
Частота вращения, об/мин 1000
Напряжение, В - 380
Номинальный ток, А - 3,18
Монтажное исполнение - 3081
КПД, % 72
cosФ 0,73
Iп/Iн 5,3

Shop220:

Добрый день, Андрей.
Данный автомат защиты двигателя подойдет к используемому Вами двигателю.
