Однополюсный модульный электрический автомат Шнайдер Электрик 1А
Описание
Однополюсный модульный электрический автомат Шнайдер Электрик 1А 11049DEK

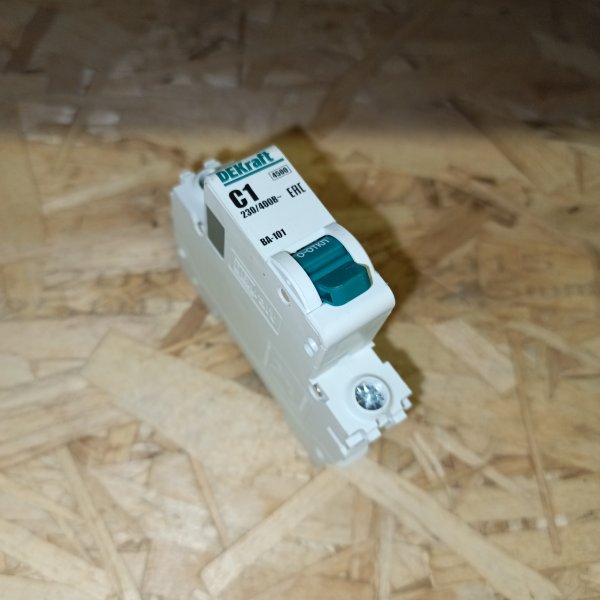

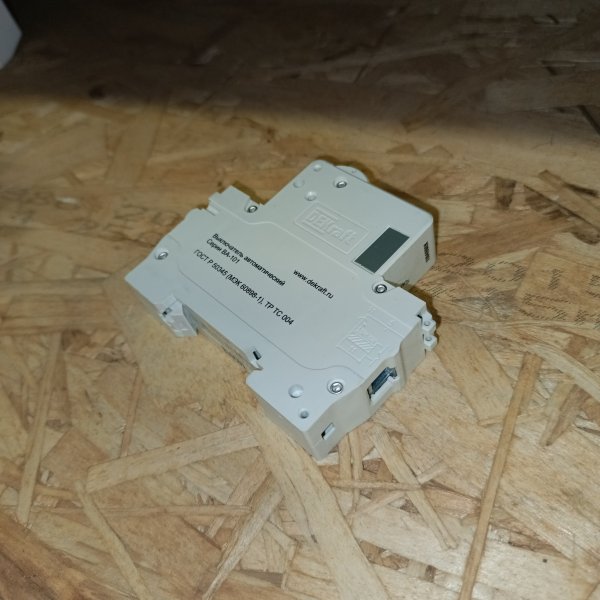

Известная компания Schneider Electric представляет модульного оборудования DEKraft, к которой относятся автоматы серии ВА-101. Данная модель представляет собой компактный автоматический выключатель, который можно встретить в распределительных щитах частного или многоквартирного дома, а также в административных и промышленных зданиях. Его основная функция состоит в защите цепи от короткого замыкания или токов перегрузки. Соответственно, он обеспечивает защиту электросетей от возможного перегрева. Токоограничивающее устройство типа С имеет 1 полюс и рассчитано на напряжение сети переменного тока 230/400 Вольт. Номинальный ток составляет 1 Ампер. Автомат типа С применяется для стандартной защиты цепей розеток и освещения. Отключающая возможность устройства составляет 4,5 килоампера. Это сила тока короткого замыкания, при которой оборудование может многократно отключаться, не выходя из строя. Механическая износостойкость составляет 25 тысяч циклов, коммутационная – 6000 циклов. Внешне автоматический выключатель заключен в корпус белого цвета, на который нанесена четкая маркировка крупными буквами. На лицевой стороне есть место под надпись или наклейку и удобная рукоятка с поперечной планкой. Подключение питания и нагрузки производится сверху или снизу. Максимальное сечение провода – 25 мм2. Габаритные параметры: 18х80х72 мм.
Описание от производителя:
Автоматический выключатель серии ВА-101 DEKraft; 1P; номинальный ток 1 А; характеристика С; отключающая способность 4,5 кА. Новый механизм расцепления мгновенно разрывает цепь при возникновении аварии. 5 монолитных заклепок повышают прочность корпуса аппарата. Сплошная лицевая панель обеспечивает безопасность эксплуатации аппарата. Боковые каналы охлаждения повышают стабильность работы при высоких температурах окружающей среды. Полностью автоматизированный контроль качества производства.
Характеристики
| Бренд | Schneider Electric |
| Бренд | Systeme Electric |
| Бренд | DEKraft |
| Номинальный ток | 1 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4.5 кА |
| Количество модулей | 1 |
Классификация ETIM
ETIMОбзор от AI
Автоматический выключатель DEKraft ВА-101 1A C 1P 4,5кА — модульный автомат для защиты электрических цепей от перегрузки и короткого замыкания. Устройство рассчитано на установку в распределительные щиты и обеспечивает быстрое отключение линии при аварийных режимах, снижая риск повреждения кабеля, оборудования и возникновения пожара.
Автомат выполнен в компактном 1-полюсном исполнении (для защиты одной фазы) и имеет характеристику отключения C, что делает его подходящим для большинства бытовых и легких коммерческих нагрузок с умеренными пусковыми токами. Отключающая способность 4,5 кА позволяет применять устройство в типовых сетях, где ожидаемые токи короткого замыкания не превышают указанного значения.
Основные характеристики
- Бренд: DEKraft
- Серия: ВА-101
- Тип изделия: автоматический выключатель (модульный)
- Количество полюсов: 1P (1 полюс)
- Номинальный ток: 1 А
- Характеристика срабатывания: C
- Отключающая способность: 4,5 кА
- Артикул производителя: 11049DEK
Где используется
- Защита отдельных линий освещения, сигнализации и слаботочных вспомогательных цепей (где требуется малый номинал тока).
- Распределительные щиты квартир, частных домов, офисов и небольших коммерческих объектов.
- Линии питания устройств с небольшим потреблением: контроллеры, реле, блоки управления, цепи автоматики.
- Как отдельная защита конкретной группы, где важно ограничить ток на уровне 1 А.
Особенности и преимущества
- Двойная защита: отключение при перегрузке (тепловой расцепитель) и при коротком замыкании (электромагнитный расцепитель).
- Характеристика C: подходит для большинства стандартных нагрузок, выдерживает кратковременные пусковые токи умеренного уровня.
- 1P исполнение: защита фазного проводника в однофазных цепях.
- Отключающая способность 4,5 кА: достаточна для типовых распределительных сетей при корректном расчете токов КЗ.
- Модульный формат: удобен для монтажа в электрощите и компоновки с другими модульными устройствами.
Как работает
- При длительной перегрузке автомат отключает линию, предотвращая перегрев кабеля и контактных соединений.
- При коротком замыкании срабатывает мгновенное отключение, ограничивая энергию аварии и снижая риск повреждений.
- После устранения причины отключения автомат можно включить повторно вручную.
Рекомендации по выбору
- Номинал 1 А выбирают под конкретную нагрузку и сечение кабеля по расчету. Не рекомендуется ставить больший ток “с запасом”, чтобы не снизить уровень защиты линии.
- Перед установкой важно проверить, что расчетный ток короткого замыкания в точке монтажа не превышает 4,5 кА.
- Характеристика C оптимальна для большинства линий общего назначения и нагрузок с умеренными пусковыми токами.
Комплектация
- Автоматический выключатель DEKraft ВА-101 1A C 1P 4,5кА
- Маркировка с основными параметрами на корпусе
