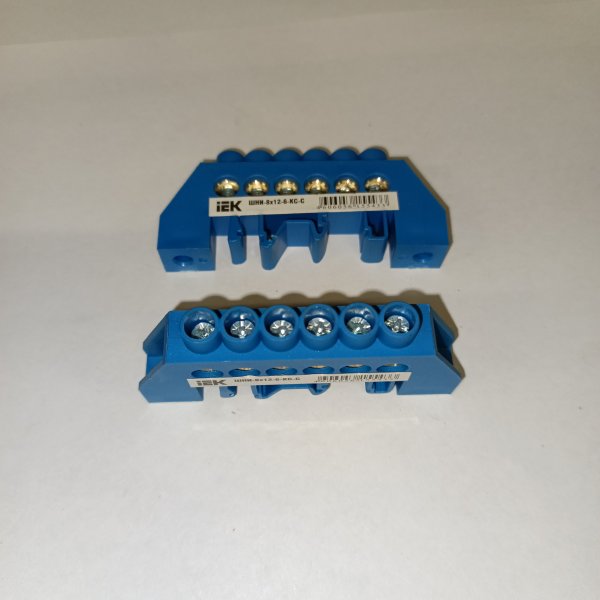

Шина ИЭК N (ноль) 6х16мм2 изолированная на винты и DIN-рейку тип Стойка ШНИ-8х12-6-КС-С YNN10-812-6DP-K07

Нулевая шина — вещь простая, но от нее зависит порядок в щите. Эта изолированная N-шина IEK в исполнении «стойка» помогает аккуратно собрать нули, не городя лишних перемычек и не превращая монтаж в «лапшу».

Ставят такие шины в распределительных щитах квартир и частных домов, в небольших коммерческих объектах, на этажных щитках и в шкафах автоматики, где нужно собрать несколько линий по нулевому проводнику в одном месте. Удобна и в ситуациях, когда в щите тесно: крепление на DIN-рейку обычно позволяет быстрее поймать логичную компоновку.

Ключевые характеристики:

• назначение: шина N (ноль) для сборки нулевых проводников в щите;
• исполнение: изолированная, тип «стойка»;
• подключение: винтовые зажимы;
• монтаж: на DIN-рейку;
• посадочные возможности по проводникам: до 6х16 мм2;
• модель/тип: ШНИ-8х12-6-КС-С;
• артикул производителя: YNN10-812-6DP-K07.

По практике изолированная шина в щите дает меньше поводов для сомнений при обслуживании: меньше шанс случайно «поймать» контакт с корпусом или соседними элементами, особенно когда в щит лезут не каждый день. Винтовые зажимы — понятная история: нормально затянул, проверил спустя время контрольной протяжкой — и соединение живет спокойно. Монтаж на DIN-рейку упрощает компоновку: шину можно поставить рядом с автоматами и УЗО так, чтобы проводка шла коротко и читаемо.

Работает все без хитростей: нулевые проводники заводятся в отдельные винтовые клеммы и объединяются общей шиной. Дальше этот общий N уходит туда, куда заложено схемой щита. Изоляция вокруг токоведущей части нужна, чтобы сама шина не оказалась случайно в контакте с металлическими частями шкафа и не создавала риск нежелательных замыканий при плотной укладке проводов.

Почему берут: когда нужно быстро и аккуратно развести нули на несколько линий, получить понятную структуру щита и не тратить время на «самодельные» сборки. Плюс удобно, что формат под DIN-рейку обычно вписывается в большинство типовых щитов без переделок.

Рекомендации по применению: подбирайте шину по числу отходящих линий и сечению проводников — здесь ориентир 6 подключений до 16 мм2. Винты затягивайте с нормальным усилием (без срыва резьбы) и делайте контрольную протяжку после первичной посадки проводов, особенно если провод многожильный и с наконечником. В щитах с УЗО/дифавтоматами держите нулевые группы раздельно по своей логике схемы, чтобы потом не искать «чужой» N при срабатываниях.
