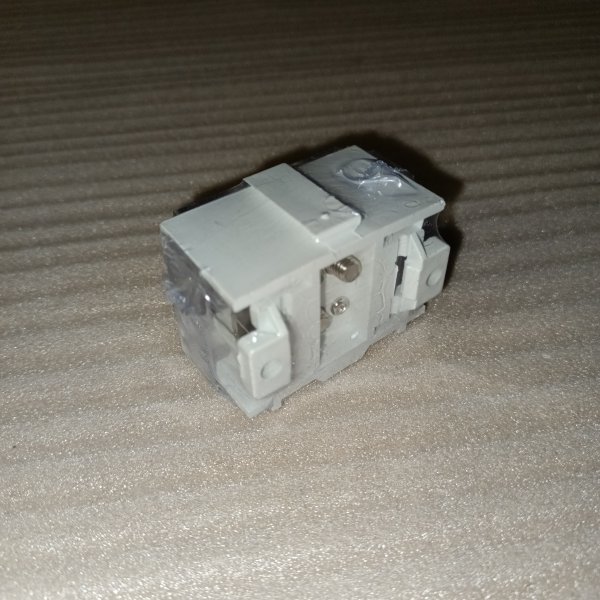

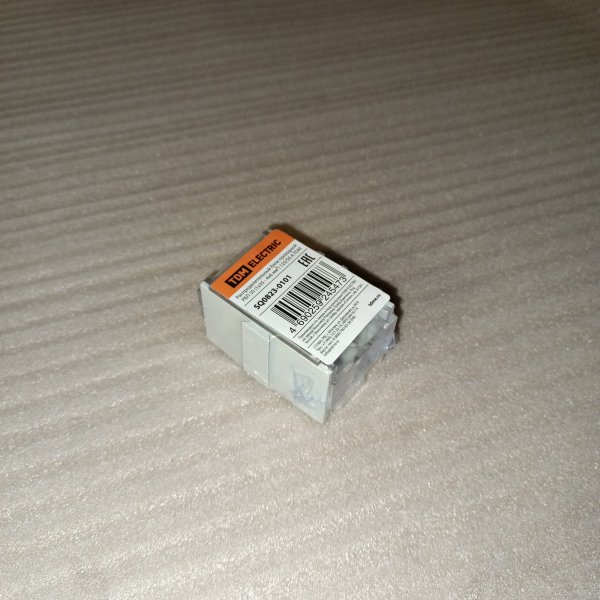

Распределительный блок проходной РБП 35 (1х35 - 4х6 мм2)
Описание
Распределительный блок проходной РБП 35 (1х35 - 4х6 мм2) SQ0823-0101
- Ширина: 37
- Способ монтажа: DIN-рейка/винт
- Глубина: 56
- Количество полюсов: 5
- Номин. ток: 125
- Способ подключения: Винтовой
- Высота (на мин. возможной высоте установки): 36
- Класс пожаробезопасности «ММ» для мебельных светильников: 1
- Номин. (расчетное) напряжение: 440
- Защита контактов (безопасное прикосновение): Да
- Общ. количество соединений: 5
Описание от производителя:
Назначение:
Для выполнения ответвлений от магистральных линий медных и алюминиевых проводов напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания центрального проводника.
Применение:
В шкафах, панелях и сборках.
Преимущества:
Компактный размер блоков. По сравнению с традиционными сжимами, блоки РБП позволяют сделать не 2, а 4 отвода от магистрального кабеля. Блоки РБП имеют возможность крепления как на монтажную панель, так и на DIN-рейку. Возможность соединения блоков РБП между собой дает возможность создавать многополюсные блоки. Защитная крышка блоки РБП имеет возможность для опломбировки, что позволяет предотвратить несанкционированный доступ к проводникам.
Материалы:
Защитная крышка и основание выполнены из высококачественного поликарбоната, устойчивого к воздействию широкого спектра температур. Контактная группа выполнена из луженой латуни. Прижимные клеммы и винты выполнены из оцинкованной стали.
Упаковка:
РБП 35 (1х35 - 4х6 мм2) 125/50 А по 10 шт. РБП 95 (1х95 - 4х16 мм2) 232/100 А по 10 шт. Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
Характеристики
| Бренд | TDM Electric |
| Количество полюсов | 1 |
| Количество подключений на полюс | 5 |
| Номинальный ток | 125 А |
| Модульная ширина | 2 |
| Крепление | Монтажная пластина |
| Крепление | DIN-рейка |
Классификация ETIM
ETIMОбзор от AI
Проходной распределительный блок РБП 35 от TDM Electric — это аккуратный способ раздать питание с одного ввода на несколько отходящих линий, не устраивая «косичек» и пучков под одним винтом. В щите с ним сразу становится понятнее: где ввод, где отходящие, и что к чему затянуто.
Обычно его ставят в квартирных и этажных щитах, в небольших распределительных шкафах, в щитах автоматики, где нужно развести фазу или ноль на группу автоматов, УЗО/дифавтоматов или клеммных рядов. Удобен и в ситуациях, когда приходит один толстый кабель, а дальше уходят несколько линий поменьше — например, на освещение, розетки, технику.
По цифрам и подключению:
- ввод: 1 жила до 35 мм2;
- выводы: до 4 жил по 6 мм2;
- номинальные токи: 125/50 А (как указано производителем);
- тип: проходной распределительный блок;
- артикул: SQ0823-0101.
Практический смысл проходного блока в том, что он держит «силовой» ввод отдельно и дает нормальные посадочные места для отходящих жил. В результате соединение получается предсказуемым: провод не перетирается об соседние, не пытается вылезти из-под зажима, и в щите проще навести порядок. Для монтажа это еще и экономия времени — не нужно городить самодельные перемычки там, где их можно заменить одной понятной точкой распределения.
Как работает и что дает по надежности: ток с входной клеммы проходит через контактную часть блока и распределяется на выходные зажимы. Когда каждая жила зажата в своем месте, контакт стабильнее, меньше риск локального нагрева из‑за «слоеного пирога» из проводов под одним винтом. Это не защита как автомат, но хороший способ сделать соединение правильным — а в электрике именно соединения чаще всего и подводят.
Почему его берут: когда нужен чистый и обслуживаемый щит. С таким блоком проще диагностика, проще протяжка, проще добавлять или убирать линии — не трогая весь узел целиком. Плюс аккуратная раздача питания снижает количество спорных монтажных решений, которые потом сложно объяснять самому себе на обслуживании.
Рекомендации по применению: подбирайте сечение жил по схеме и реальным токам, а не «чтобы влезло». Концы многопроволочных проводников лучше заводить с наконечниками, однопроволочные — ровно, без надрезов жилы. После сборки щита полезно сделать контрольную протяжку по регламенту и проверить нагрев под нагрузкой на первых включениях — это обычная практика для любого распределения питания.
