Кабельный ввод TDM мембранный КВМ-1, RAL9005, IP54, 1 ввод монтажное отверстие d70 мм SQ0814-0012

Герметичный сальник ТДМ на 1 входное отверстие SQ0814-0012

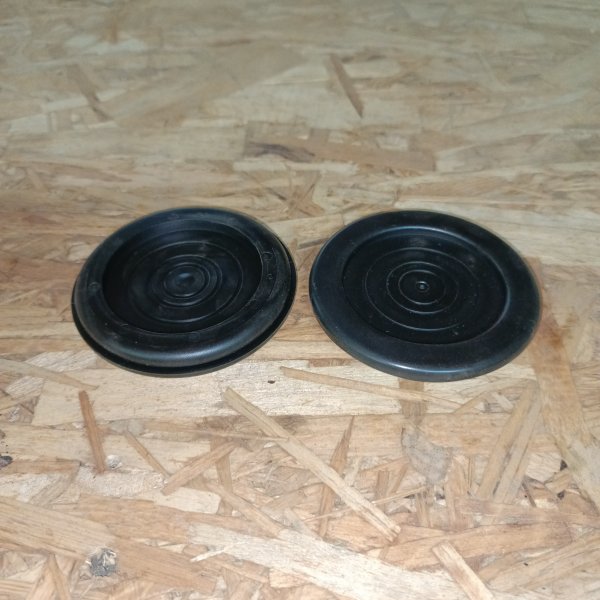

Кабельный ввод считается одним из самых уязвимых мест любых коммуникаций, поэтому главной задачей является его герметизация и защита. Данная модель серии КВМ от известной компании TDM Electric представляет собой мембранный сальник, предназначение которого состоит в обеспечении герметичного ввода проводов в электрощитовое оборудование с целью их защиты от механических повреждений. Также с его помощью обеспечивается защита сборной конструкции от проникновения пыли и влаги до и после монтажа кабельного оборудования или гладких жестких труб. Внешне гермоввод представляет собой резиновое изделие круглой формы черного цвета RAL 9005. Мембранный сальник рассчитан для ввода 1 кабеля под вырез с различным диаметром: 14, 24.5, 39.6 и 59 мм. Для монтажа изделия потребуется предварительно вырезанное место в пластиковом или металлическом электрощите с толщиной корпуса от 1.5 до 3 мм. Монтажное отверстие, подходящее для кабельного ввода, обладает диаметром 70 мм. После установки мембранного сальника обеспечивается высокая степень пыле- и влагозащиты IP54. Температурный рабочий диапазон составляет от -30 до +130. Стандартная упаковка включает в себя 20 штук.

Назначение:
Для герметичного ввода проводов и/или кабелей в электрощитовое оборудование. Для защиты сборок от проникновения пыли и влаги до и после монтажа кабельного оборудования или гладких жестких труб.
Применение:
• Металлические и пластиковые электрические щиты с предварительно вырезанным отверстием для монтажа мембранного ввода. Для КВМ-1 с толщиной корпуса от 1,5 до 3 мм, для КВМ-30 с толщиной корпуса от 1,5 до 5 мм.
Преимущества:
Несколько вариантов исполнения КВМ: - КВМ-1 – для ввода 1-го кабеля под вырез диаметром 14, 24,5, 39,6, 59 мм. Монтажное отверстие O70 мм; - КВМ-30 – для ввода от 1-го до 30-ти кабелей диаметром 17,5, 22, 26, 32,7, 38, 44,8 (10 вводов) и 17,5, 21,5, 26,5, 33 (20 вводов) мм. Монтажное отверстие 130х550 мм. Степень пыле и влаго защиты IP54.
Материалы:
Термопластический эластомер (ТРЕ) не поддерживающий горение.
