Герметичный сальник ТДМ на 10 входных отверстий
Описание

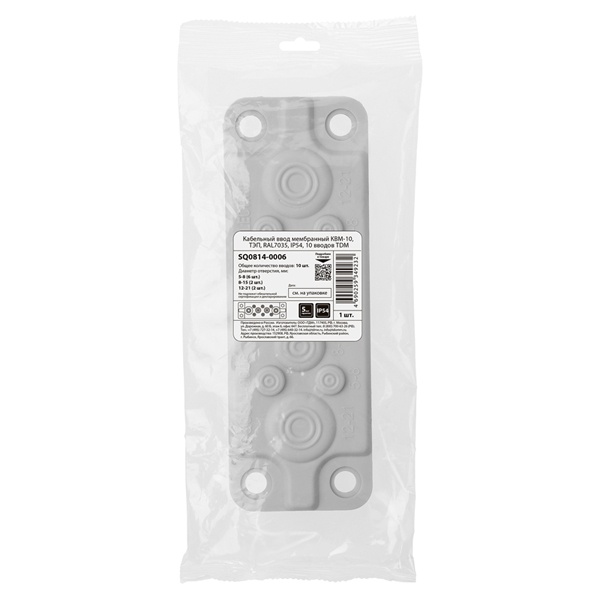

Герметичный сальник ТДМ на 10 входных отверстий SQ0814-0006

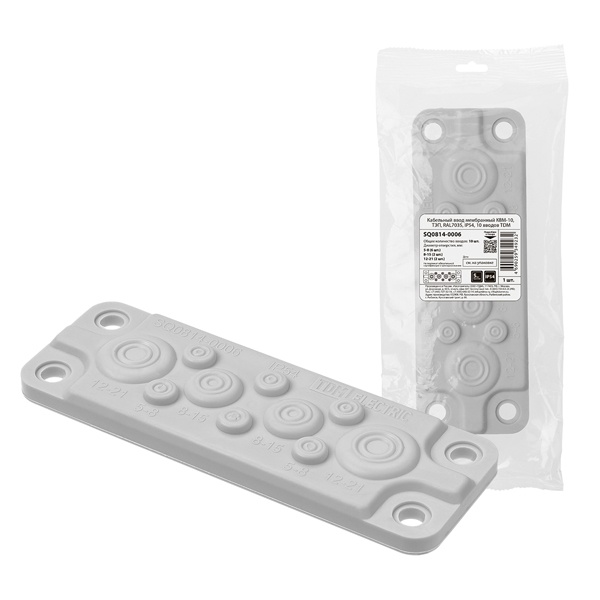

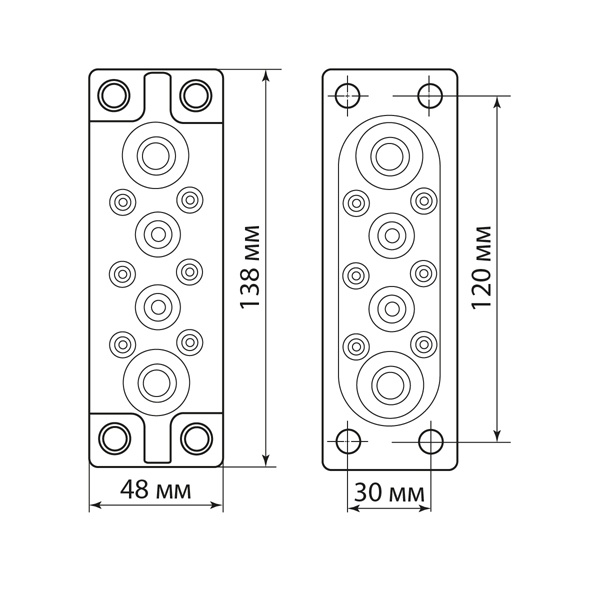

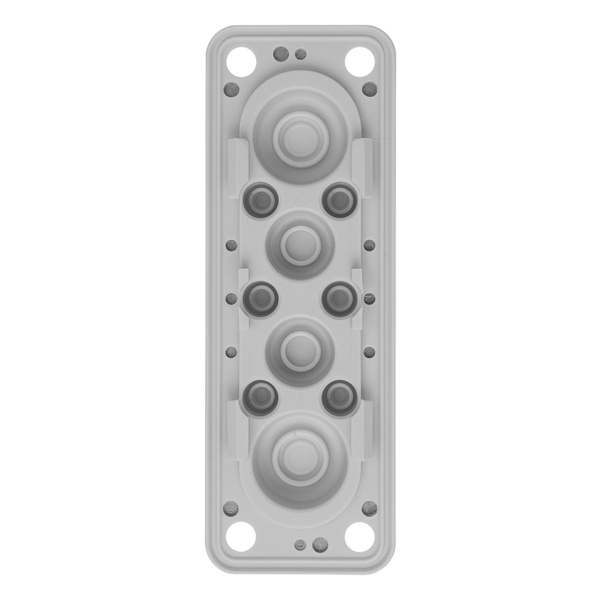

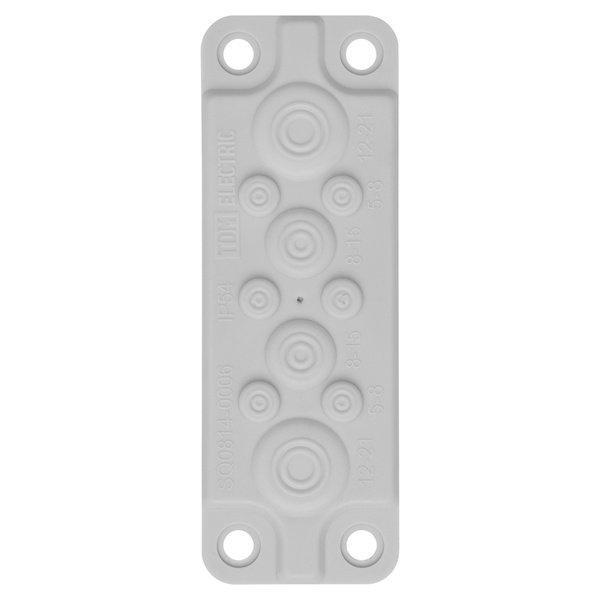

Кабельный ввод считается одним из самых уязвимых мест любых коммуникаций, поэтому главной задачей является его герметизация и защита. Данная модель серии КВМ от известной компании TDM Electric представляет собой мембранный сальник, предназначение которого состоит в обеспечении герметичного ввода проводов в электрощитовое оборудование с целью их защиты от механических повреждений, а также защиты сборной конструкции от попадания внутрь пыли, грязи и влаги в местах ввода кабеля. Внешне гермоввод представляет собой изделие прямоугольной формы светло-серого цвета RAL 7035, которое имеет стальной каркас. Материалом основания служит термопластический эластомер, не поддерживающий горения. Ширина изделия – 138 мм, высота – 48 мм, глубина для крепежа – 7,5 мм. Мембранный сальник рассчитан на 10 вводов с различным диаметром отверстий: 5-8 мм – 6 шт., 8-15 мм – 2 шт., 12-21 мм – 2 шт. Для монтажа изделия в электрощитовом оборудовании потребуется предварительно подготовленное место и крепежные детали, которые не входят в комплект поставки. Монтажные отверстия, подходящие для кабельного ввода, обладают шириной 120 мм и высотой 30 мм. После установки мембранного сальника обеспечивается высокая степень пыле- и влагозащиты IP65. Температурный рабочий диапазон составляет от -30 до +130.
Аналогичные товары на данную позицию Вы можете найти в разделе Сальники IP54-IP68 вводы кабельные.
Классификация ETIM
ETIMМодель/исполнениеЗакрытого типа
Диапазон герметизации5 - 21 мм
Для стенки толщиной1 - 2,5 мм
Степень защиты (IP)IP54
МатериалПластик
ЦветСветло-серый
Не содержит (без) галогеновДа
Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
Обзор от AI
✦
Обзор от AI
* AI может допускать ошибки. Проверяйте важную информацию.
Кабельный ввод мембранный КВМ-10, RAL7035, IP65, 10 вводов TDM (монтажное отверстие 120×30 мм)
Артикул производителя: SQ0814-0006
Бренд: TDM Electric
Бренд: TDM Electric
Мембранный кабельный ввод КВМ-10 предназначен для аккуратного и герметичного ввода кабелей в корпуса электрощитов, шкафов автоматики, распределительных коробок и другого электрооборудования. Эластичные мембраны обеспечивают плотное обжатие кабеля по месту ввода, снижая риск попадания пыли и влаги внутрь корпуса и помогая организовать кабельную разводку без использования отдельных сальников на каждый провод.
Где используется
- Распределительные щиты и щиты учета в жилых и коммерческих зданиях
- Шкафы управления и автоматики (АСУ, вентиляция, насосные, ИТП)
- Промышленные шкафы и панели с повышенными требованиями к пыле- и влагозащите
- Корпуса оборудования, где требуется быстро организовать несколько вводов кабеля
- Модернизация и ремонт существующих шкафов с заменой ввода кабелей
Особенности и преимущества
- 10 вводов — удобно для группового ввода нескольких кабелей в одном месте, помогает поддерживать порядок внутри шкафа.
- Мембранная конструкция — упрощает монтаж: кабель вводится через эластичную мембрану, которая плотно обжимает оболочку.
- Степень защиты IP65 — обеспечивает защиту от пыли и водяных струй, что актуально для щитов в технических помещениях и на производстве.
- Единое монтажное окно 120×30 мм — позволяет установить ввод без сверления множества отверстий под отдельные сальники.
- Цвет RAL7035 — стандартный серый оттенок, хорошо сочетается с большинством электротехнических корпусов и шкафов.
- Снижение нагрузки на кабель — плотная фиксация в зоне ввода уменьшает люфт и риск перетирания об кромки отверстия.
Характеристики
- Тип изделия: кабельный ввод мембранный
- Модель: КВМ-10
- Количество вводов: 10
- Степень защиты: IP65
- Цвет: RAL7035 (серый)
- Монтажное отверстие (вырез в корпусе): 120×30 мм
- Производитель: TDM Electric
- Артикул производителя: SQ0814-0006
Монтаж и рекомендации
- Подготовьте в корпусе монтажное отверстие размером 120×30 мм и зачистите кромки, чтобы исключить повреждение оболочки кабеля.
- Установите кабельный ввод в подготовленный вырез согласно конструкции корпуса/панели.
- Вводите кабели через мембраны по одному, избегая перекосов и чрезмерного натяжения.
- Для сохранения заявленной степени защиты следите за целостностью мембран и плотностью прилегания ввода к поверхности корпуса.
Комплектация
- Кабельный ввод мембранный КВМ-10 — 1 шт.
Примечание
Степень защиты IP65 достигается при корректной установке в корпус и при соблюдении условий монтажа. Подбор кабелей по наружному диаметру выполняйте с учетом возможностей мембранного ввода и требований проекта.
