Выключатель нагрузки TDM ВН-32 2P 32A однофазный (рубильник) SQ0211-0014

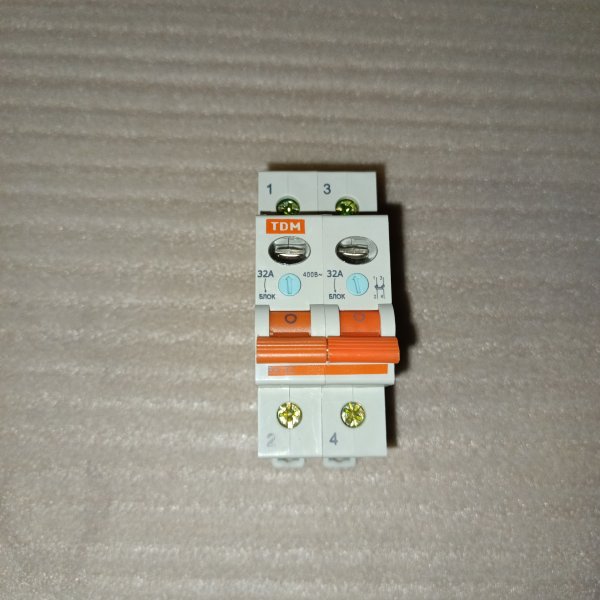

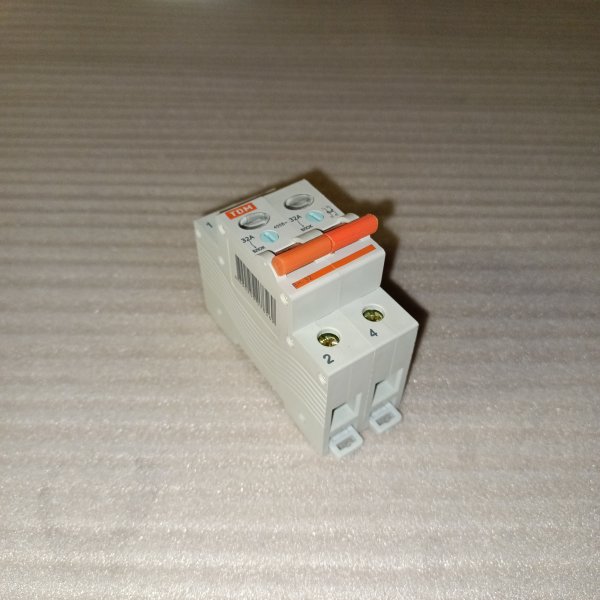

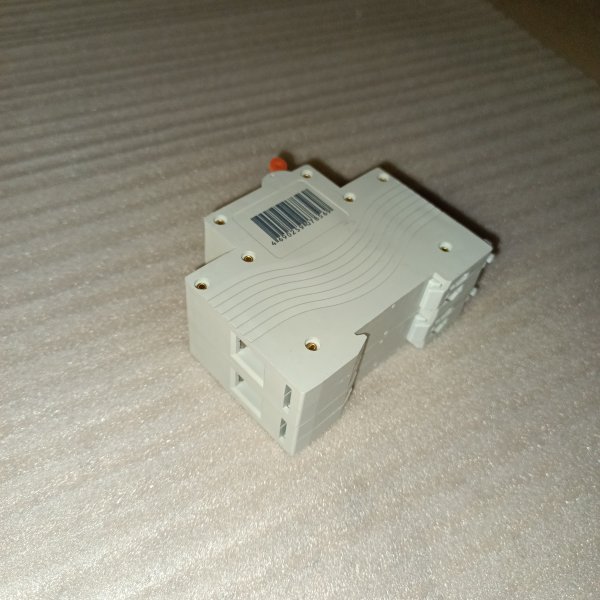

Двухполюсный рубильник BH-32 ТДМ, номинальный ток 32 ампера SQ0211-0014

Выключатель нагрузки ВН-32 представляет собой компактное и надежное электрическое устройство, используемое для отключения или включения электрической нагрузки в электрических цепях. Он играет важную роль в обеспечении безопасности и управляемости электрических систем, позволяя быстро разрывать или восстанавливать электрическое соединение в случае необходимости.

Назначение:
• Проведение тока в нормальном режиме.
• Частое оперативное включение и выключение электрической цепи.

Применение:
• Вводно-распределительные устройства жилых и общественных зданий.

Конструкция:
• Механическая блокировка рукоятки управления защищает аппарат от случайных включений при проведении работ на линии.
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• Прозрачное окошко на лицевой панели обеспечивает визуальное наблюдение размыкания контактов ("видимый разрыв") для проведения работ на линии.
• Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
• Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.

Преимущества:
• Клеммные зажимы аппарата промаркированы, что позволяет избежать ошибок при монтаже.
• Выключатели ВН-32 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности аппарата.

Номинальное напряжение частотой 50 Гц, В	230/400
Номинальный ток, А	32
Номинальный рабочий ток при 1=1с	15 ln
Категория применения	АС-22 В
Количество полюсов	2
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP20
Электрическая износостойкость, циклов В/О, не менее	10 000
Механическая износостойкость, циклов В/О, не менее	30 000
Максимальное сечение подключаемых проводников, мм	35 – для многожильного проводника, 50 – для одножильного проводника
Диапазон рабочих температур, °С	от –40 до +50
Масса 1 полюса, кг	0,13

Назначение:
Проведение тока в нормальном режиме. Частое оперативное включение и выключение электрической цепи.
Применение:
Вводно-распределительные устройства для жилых и общественных зданий.
Преимущества:
Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности. («видимый разрыв») для проведения работ на линии. Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
Конструкция:
защищает аппарат от случайных включений при проведении работ на линии. позволяет усилить конструкцию аппарата и предотвратить его распирание при затягивании клеммных винтов.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Упаковка:
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку ВН-32 1P по 12 шт. ВН-32 2P по 6 шт. ВН-32 3P по 4 шт. ВН-32 4P по 3 шт.
