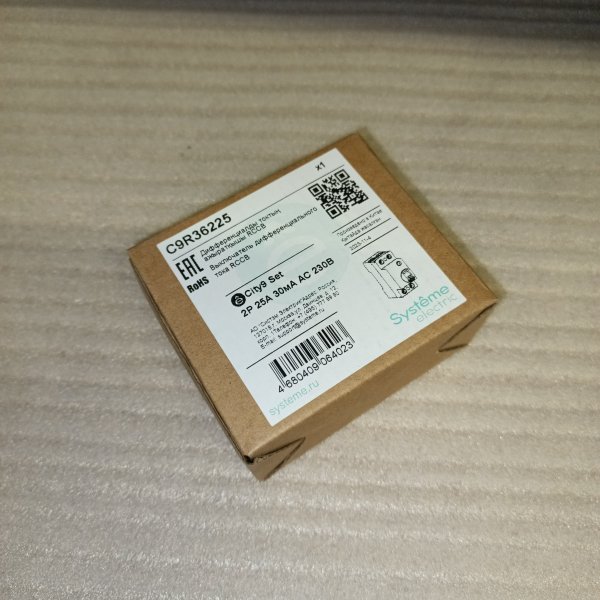

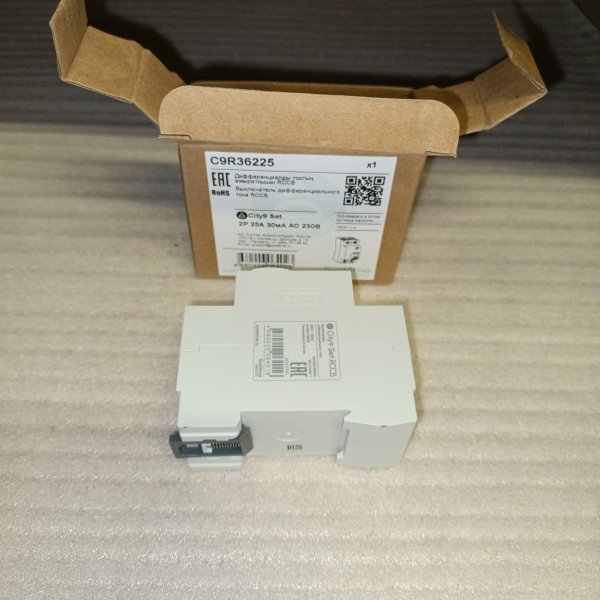

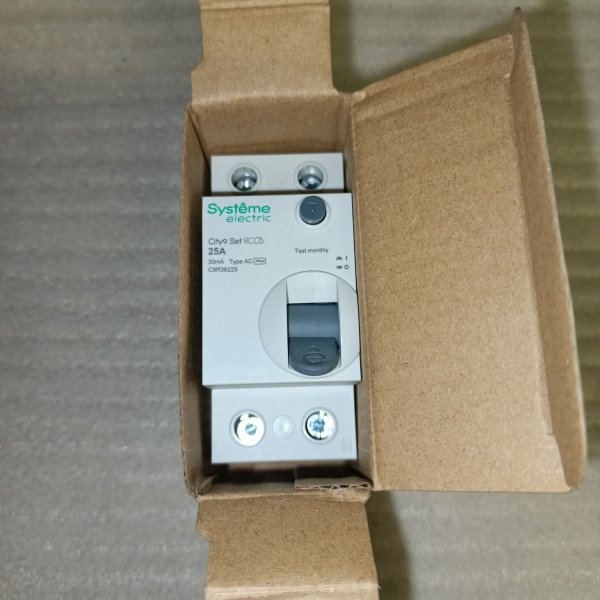

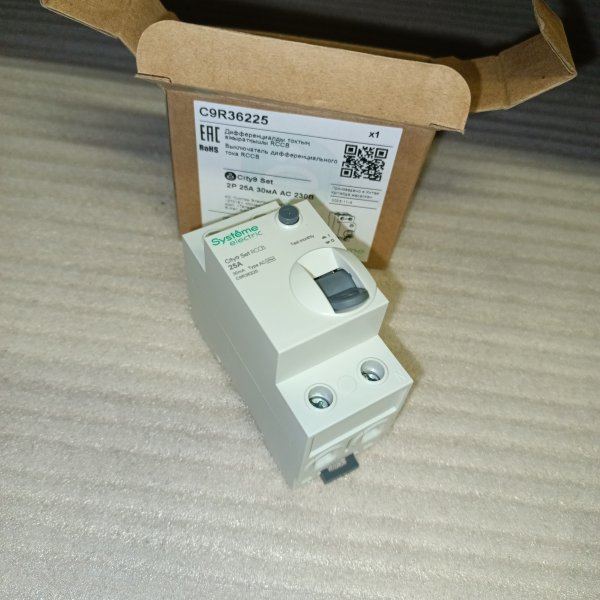

Однофазное устройство защитного отключения ВДТ двухполюсное Систэм Электрик Сити9 тип АС 25 ампер 30мА
Однофазное устройство защитного отключения ВДТ двухполюсное Систэм Электрик Сити9 тип АС 25 ампер 30мА C9R36225
Модульные устройства серии City9 Set от компании Систем Электрик применяются в жилищном и гражданском строительстве. Используют в сетевых магазинах и крупных торговых центрах. Аппараты применятся совместно с щитками City9 Box. Предназначены для защиты людей от поражения электрическим током при прямом прикосновении (30 мА) или во влажных помещениях (10мА) и от поражения электрическим током при косвенном прикосновении (100 или 300 мА) или при возгорании электропроводки (300 мА)
- Характеристики:
- Номинальное напряжение: 230 Вольт
- Номинальный ток: 25 А
- Количество полюсов: 1+N
- Номинальный отключающий дифференциальный ток: 0,03А
- Рабочая характеристика при наличии дифференциального тока: АС
- Время отключения при номинальном дифференциальном токе: <0.1 с
- Электрическая износостойкость: не менее 4000 циклов
- Механическая износостойкость: не менее 4000 циклов
- Предельная коммутационная способность: 6 кА
- Номинальное импульсное напряжение: 4 кВ
- Степень защиты: IP 20
- Категория загрязнения: 2
- Модульный размер: 2
- Размер: 36х80х70,5 мм
- Тип монтажа: DIN рейка
- Диапазон рабочих температур: -25 до 60 градусов Цельсия
| Бренд | Systeme Electric |
| Номинальный ток | 25 A |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | AC |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электромеханический |
Устройство защитного отключения (УЗО) / Выключатель дифференциального тока (ВДТ) EC000003
Выключатель дифференциального тока (УЗО) 2п 25А 30мА тип AC City9 Set 230В SE C9R36225
Тип устройства: узо, вдт, устройство защитного отключения, выключатель дифференциального тока, дифференциальный выключатель, удт, устройство дифференциального тока
УЗО SE City9 Set электромеханическое 25А 30мА тип AC 2П (ВДТ)
Артикул производителя: C9R36225
Бренд: Systeme Electric
УЗО (ВДТ) серии City9 Set от Systeme Electric предназначено для защиты людей от поражения электрическим током при утечках на землю, а также для снижения риска возгорания из-за повреждения изоляции и токов утечки. Электромеханическое исполнение обеспечивает срабатывание защиты даже при нестабильном или пониженном напряжении сети, так как устройство не зависит от внешнего питания.
Модель рассчитана на ток нагрузки до 25 А и имеет чувствительность 30 мА, что является типовым значением для защиты человека в бытовых и аналогичных установках. Исполнение 2P позволяет отключать одновременно фазный и нулевой проводник в однофазных цепях.
Где используется
- Квартиры, частные дома, дачи: вводные и групповые линии однофазной сети.
- Розеточные группы в жилых и офисных помещениях.
- Линии питания ванных комнат и кухонь (при корректном проектировании и подборе групп).
- Коммерческие помещения с однофазной нагрузкой: небольшие магазины, кабинеты, мастерские.
- Защита отдельных линий для бытовой техники и оборудования при необходимости повышения электробезопасности.
Основные характеристики
- Тип устройства: УЗО (ВДТ), электромеханическое.
- Номинальный ток (In): 25 А.
- Номинальный дифференциальный ток (IΔn): 30 мА.
- Тип чувствительности: AC (реагирует на переменный синусоидальный ток утечки).
- Количество полюсов: 2P (фаза + ноль).
- Назначение: защита при токах утечки, защита людей и снижение риска пожара.
- Серия: City9 Set.
- Производитель: Systeme Electric.
- Артикул производителя: C9R36225.
Особенности и преимущества
- Электромеханический принцип работы — срабатывание не зависит от наличия питания на электронной схеме, что важно при нестабильной сети.
- Отключение 2P — размыкание фазного и нулевого проводника повышает безопасность и удобство обслуживания линии.
- Чувствительность 30 мА — оптимальный уровень для дополнительной защиты человека в бытовых цепях.
- Тип AC — стандартный выбор для линий с преимущественно линейной нагрузкой без выраженной пульсации постоянной составляющей тока утечки.
- Подходит для групповой защиты — может устанавливаться как на отдельную линию, так и на группу потребителей (при правильном разделении и подборе номиналов).
Рекомендации по выбору
- Номинал 25 А выбирают исходя из расчетного тока линии и характеристик установленного автоматического выключателя. УЗО не защищает от короткого замыкания и перегрузки, поэтому обычно применяется совместно с автоматом.
- Тип AC рекомендуется для цепей без существенных пульсирующих утечек. Для линий с оборудованием, где возможна пульсирующая составляющая (часть современной электроники, блоки питания), часто применяют тип A.
- Для корректной работы важно соблюдать схему подключения: нулевой проводник защищаемой линии должен проходить через УЗО и не должен иметь соединений с нулями других линий после УЗО.
Важно
- УЗО не является заменой автоматическому выключателю и не отключает токи короткого замыкания и перегрузки без связки с автоматом.
- Проверяйте работоспособность УЗО с помощью кнопки тест (при наличии в конструкции) согласно регламенту обслуживания и правилам эксплуатации.
- Монтаж и подключение рекомендуется выполнять квалифицированным специалистом с соблюдением требований ПУЭ и норм электробезопасности.
