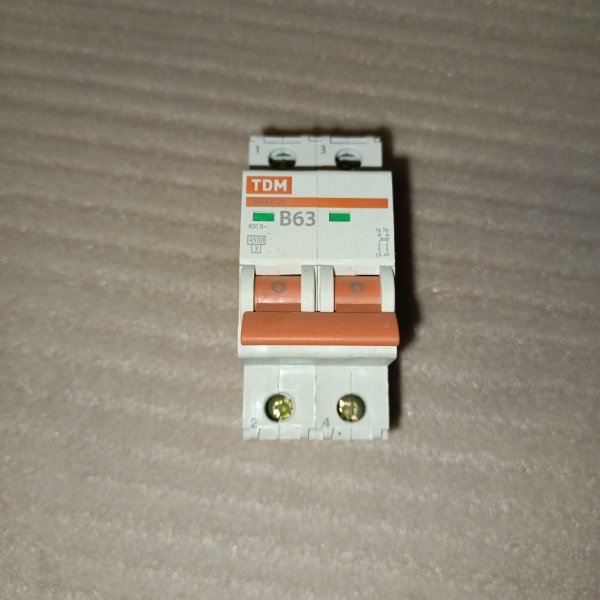

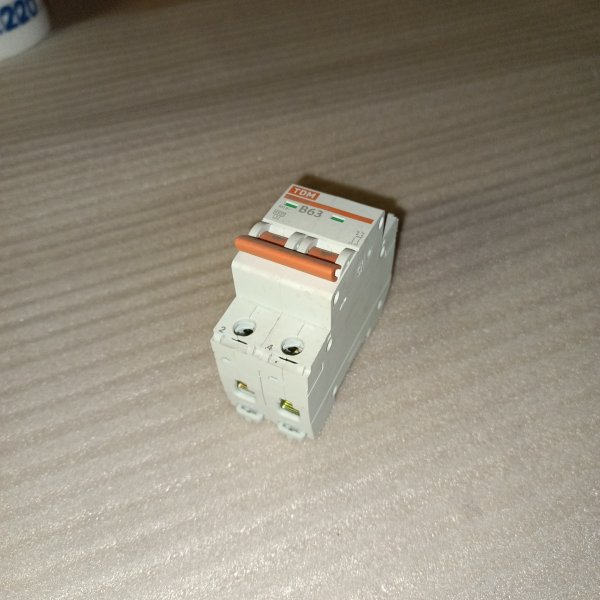

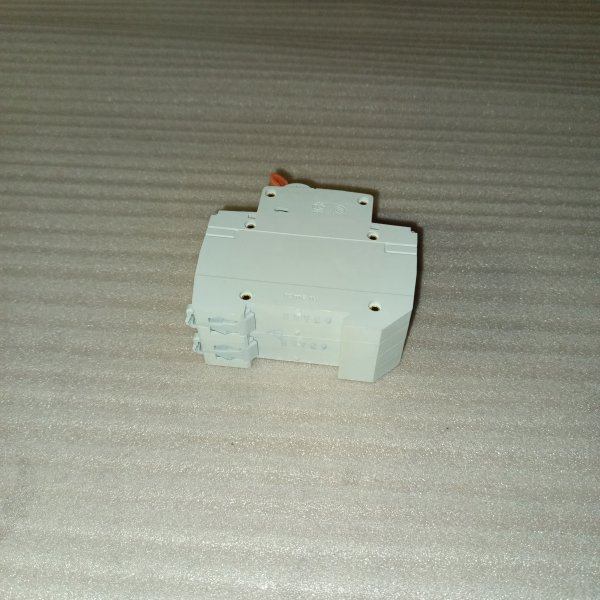

Двухполюсный автомат ВА47-29 ТДМ, номинальный ток 63 ампера, с характеристикой B, 2 модуля шириной 35 мм
Назначение:- Проведение тока в нормальном режиме.
- Защита токов короткого замыкания и токов перегрузки.
- Оперативное включение и выключение электрических цепей.
Применение:- Вводно-распределительные устройства жилых и общественных зданий.
- Отдельные потребители электроэнергии и прочие.
Время-токовые характеристики отключения- Выбор время-токовой характеристики отключения в зависимости от нагрузки:
- Характеристика B (срабатывание в зоне свыше 3-5 In) – бытовые нагрузки с низкими пусковыми токами: электроприборы, освещение.
Конструкция:- Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
- Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
- Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
- Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
- На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
- Ширина модуля составляет 17,5 мм. Это позволяет устанавливать автоматы в щитки, рассчитанные как на ширину модуля 18 мм, так и на 17,5 мм
- Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.
| Количество полюсов | 2 |
| Номинальное рабочее напряжение переменного тока Ue | 230/400 |
| Номинальное рабочее напряжение постоянного тока на oдин полюс, не более, B | 48 |
| Номинальная частота, Гц | 50 |
| Номинальный ток In, A | 63 |
| Номинальная отключающая способность Inc, A | 4500 |
| Характеристика срабатывания от сверхтоков, тип | B
|
| Механическая износостойкость, циклов B/О, не менее | 20 000 |
| Электрическая изноcoстойкость, циклов B/О, не менее | 6000 |
| Степень защиты по ГОСТ 14254-96 | IР20 |
| Максимальное сечение подключаемых проводников, мм2 | 25 – для многожильного проводника, 35 – для одножильного проводника |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 |
| Режим работы | продолжительный |
| Масса одного полюса, не более, кг | 0,11 |
Описание от производителя:
Авт. выкл.ВА47-29 2Р 63А 4,5кА х-ка В TDM Electric
| Бренд | TDM Electric |
| Номинальный ток | 63 A |
| Количество полюсов | 2 |
| Характеристика срабатывания кривая тока | B |
| Отключающая способность | 4.5 кА |
| Количество модулей | 2 |
Размеры: 42.5x23x17.4 мм.
Код EAN: 4690259037474, 4690259037832, 4690259037849, 4690259037856
Характеристики по классификатору Etim по данным производителя:Модульный автоматический выключатель (автомат) EC000042
| Общ. количество полюсов | 2 |
| Номин. ток | 63 А |
| Характеристика срабатывания (кривая тока) | B |
| Номин. отключающая способность по EN 60898 | 4.5 кА |
| Одновременное отключение нейтрали (N) | нет |
| Номин. (расчетное) напряжение | 230/400 В |
| Количество защищенных полюсов | 2 |
| Модульная ширина (общ. кол-во модульных расстояний) | 2 |
| Номин. отключающая способность по IEC 60947-2 | 6 кА |
| Частота | 50 Гц |
| Тип напряжения | AC (перемен.) |
| Класс токоограничения | 3 |
| Категория перенапряжения | 4 |
| Степень загрязнения | 3 |
| Глубина установочная (встраив.) | 75 мм |
| Возможна дополнит. комплектация | Да |
| Степень защиты (IP) | IP20 |
