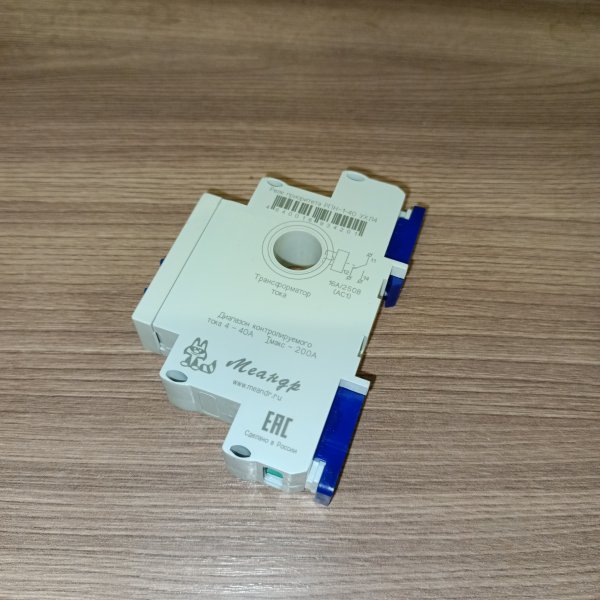

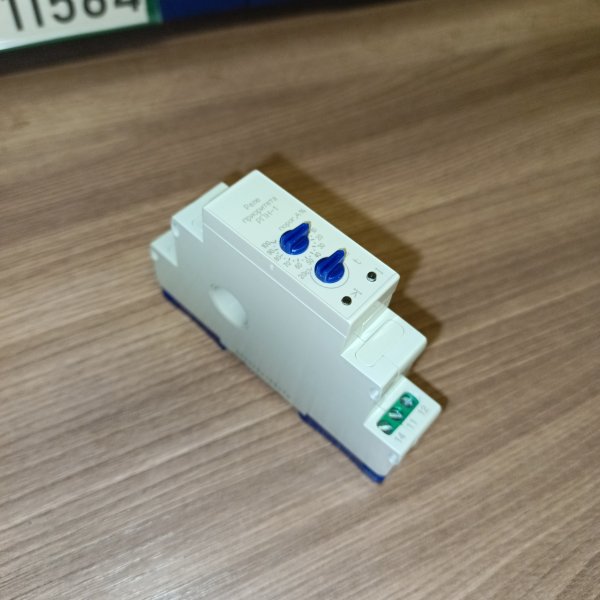

Реле приоритета нагрузки Меандр РПН-1-40 УХЛ4 4-40А, регулируемая задержка до 20с 4640016934201

Реле приоритета нагрузки РПН-1-40 от «Меандр» — из тех устройств, про которые вспоминают, когда «выбивает» вводной автомат или счетчик уже на грани по мощности. Оно не увеличивает выделенные киловатты, но помогает грамотно их распределить: сначала — важное, остальное подключится позже, когда появится запас.

Чаще всего РПН-1-40 ставят в частных домах, дачах, небольших мастерских и гаражах, где нагрузка живет «рывками»: включили бойлер, чайник и компрессор — и привет перегруз. Полезно там, где есть приоритетные потребители (например, насос, отопление, холодильник), а второстепенные можно подождать (теплый пол, бойлер, зарядка, часть розеточных линий). В щите реле обычно работает в связке с контактором(ами): оно решает, кому дать питание в первую очередь, а силовую коммутацию делает контактор.

Ключевые параметры, которые важно понимать перед установкой:

• диапазон тока контроля/уставки: 4–40 А — удобно, когда нужно «поджать» потребление под вводной автомат 16/25/32/40 А;
• регулируемая задержка включения второстепенной нагрузки: до 20 секунд — чтобы пусковые токи и короткие провалы не дергали схему;
• исполнение УХЛ4 — типовая история для установки внутри помещений (щитовая, коридор, котельная без конденсата).

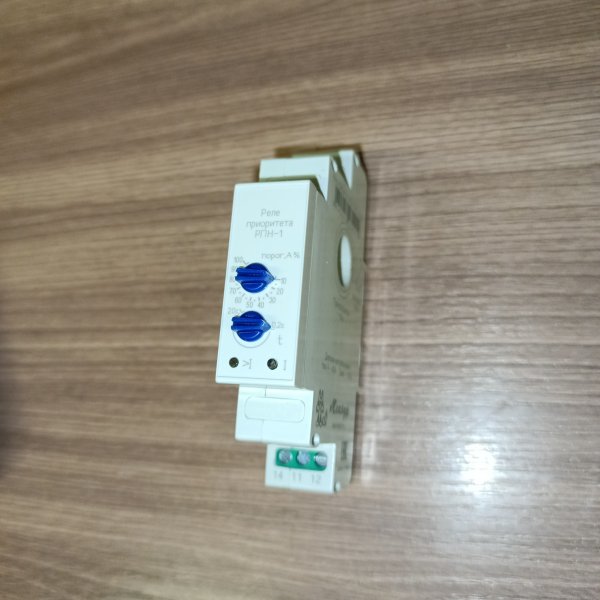

Из практических моментов: регулировка задержки — не просто «крутилка для галочки». На бытовых нагрузках она помогает избежать ситуации, когда второстепенная линия пытается включиться ровно в момент старта компрессора или насоса. Ставите небольшую паузу — и щит ведет себя спокойнее: меньше ложных отключений, меньше миганий света, меньше «дребезга» по включению. Диапазон по току 4–40 А позволяет точно подстроиться под реальную картину потребления, а не работать «впритык» к номиналу автомата.

Что именно контролирует и как это выглядит в работе: реле следит за током в линии и сравнивает его с заданной уставкой. Когда общий ток подходит к порогу/превышает его, реле снимает разрешение на подключение неприоритетной нагрузки (или отключает ее — в зависимости от схемы, которую соберете). Как только ток снова становится ниже заданного значения и выдержана установленная задержка, реле возвращает разрешение на включение. Получается простая логика: важное остается питаться, второстепенное подключается только когда сеть «дышит свободнее».

Почему РПН-1-40 обычно берут в такие задачи: он помогает жить в рамках ограниченной мощности без постоянного «ручного контроля» и беготни к щиту. Настроили один раз — и дальше система сама придерживает второстепенные потребители в моменты пиков. В результате реже срабатывает вводной автомат, меньше нагрузка на контакты аппаратов от частых перегрузок, и проще планировать включение бытовой техники: не нужно каждый раз вспоминать, что уже работает в доме.

Рекомендации по применению: закладывайте небольшой запас между уставкой реле и номиналом вводного автомата — так схема будет работать предсказуемо и не «играть на грани». Второстепенную нагрузку лучше коммутировать через контактор подходящего номинала, а не напрямую, особенно если это бойлеры, ТЭНы, компрессоры или группы розеток. Задержку по времени подбирайте по месту: для большинства бытовых пусков хватает нескольких секунд, а ближе к 15–20 секундам имеет смысл уходить, если есть выраженные пусковые токи или сеть нестабильная. И как всегда в щите: нормальная затяжка клемм и проверка фактических токов клещами после запуска дают больше пользы, чем любые «примерные» расчеты.

Реле приоритета нагрузки: Меандр РПН-1-40 УХЛ4, 4–40 А, задержка до 20 с
Артикул производителя: 4640016934201
