4640016934195 Реле приоритета нагрузки Меандр РПН-1-25 УХЛ4 2,5-25А, регулируемая задержка до 20с
1 вопрос
Артикул:
4640016934195
 Обзор от AI
Производитель: Меандр (Meandr)

Реле контроля тока РПН-1-25, 2,5-25 А, регулируемая задержка срабатывания от 0,2 до 20с

2 921,92 р. за 1 шт
* цена указана с учетом НДС.
В наличии
− + шт
Начислим 29 бонусов
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — 13 июля
Доставка по Москве и области — 14 июля
class="active" active
  • Характеристики
  • Фото
  • Добавить фото
  • Документация
    • (1)

    Описание

    Реле контроля тока РПН-1-25, 2,5-25 А, регулируемая задержка срабатывания от 0,2 до 20с 4640016934195

    Реле приоритета РПН-1 используют для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. При превышении потребляемого тока реле приоритета отключит неприоритетную нагрузку. Иногда требуется ограничить максимальный ток, который разрешено потреблять отдельной электрической системой из общей электрической сети либо из соображений экономии, либо из-за малого сечения подводящих проводов, либо из-за ограничения по мощности поставщиком электроэнергии. Реле приоритета применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе. Аналогичная ситуация возникает при подключении новых нагрузок без изменения электрической схемы (сечения проводов, автоматических выключателей и т.д.).

      Особенности:
    • Перераспределение электроэнергии в электрических системах с лимитированной максимальной мощностью
    • Возможность использования в качестве реле максимального тока
    • Измерение тока с помощью встроенного трансформатора тока
    • Питание от контролируемого тока - не требует оперативного питания
    • Регулировка срабатывания по току от 10 до 100% максимального тока
    • Регулируемая задержка срабатывания от 0,2 до 20с
    Питание
    от контролируемого тока
    Частота контролируемого тока
    50 Гц
    Диапазон контролируемого тока (по исполнениям)
    2,5-25 A
    Порог срабатывания от максимального значения тока
    10-100%
    Погрешность измерения тока (при 250С)
    		 10 %
    Погрешность при изменении температуры
    -0,1...0,3 %/°C
    Погрешность установки срабатывания
    		 15 %
    Гистерезис
    		 10 %
    Задержка срабатывания реле,  t
    0,2-20 c
    Максимальный длительный входной ток
    250A
    Номинальное/максимальное коммутируемое напряжение
    250/400В
    Максимальный коммутируемый ток: АС250В 50Гц (АС1) DC30B (DC1)
    16А
    Максимальный коммутируемый ток (<4c при скважности 10)
    30А
    Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
    4000ВА / 480Вт
    Электрическая прочность (питание - контакты)
    АС2000 (50Гц - 1мин) В
    Механическая износостойкость, не менее
    10x106 циклов
    Электрическая износостойкость, не менее
    100000 циклов
    Количество и тип контактов
    1 переключающий
    Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20
    Режим работы
    круглосуточный
    Габаритные размеры
    18х93х62
    Масса
    0,095

    Вопрос-ответ

    В
    Валерий, 27.10.2023 19:09

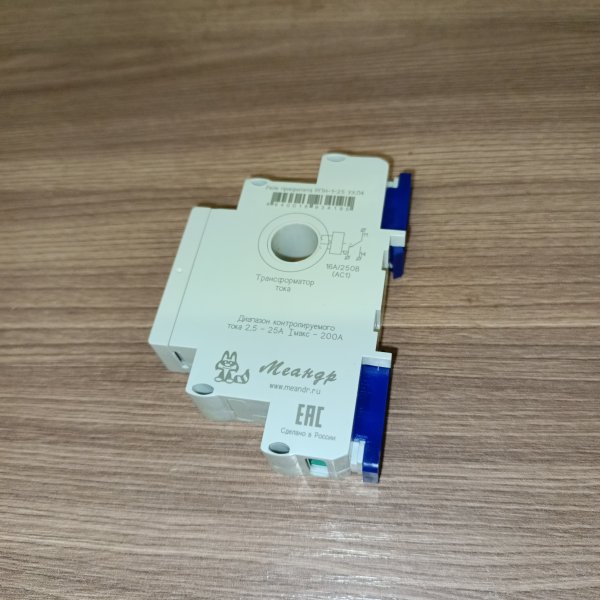

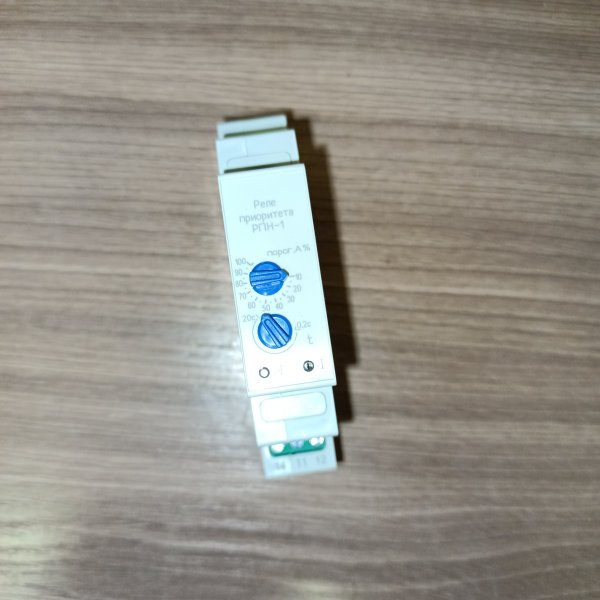

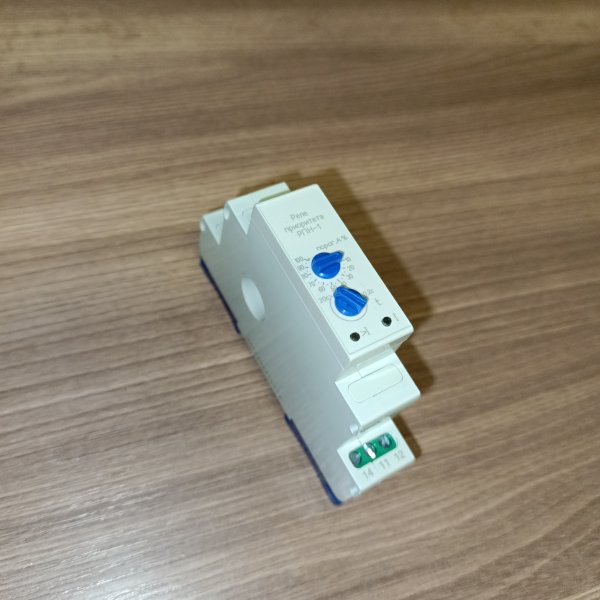

    На фото реле переключатель в %. В процентах от чего?
    От выделенной мощности или от номинального, в данном случае 25А - тока, указанного на приборе.
    Мне нужно ограничить потребление 10 амперами на 2 потребителя. В какое положение ставить выключатель?
    И - фазовый провод, что - нужно провести через отверстие в реле?
    S
    Shop220:

    Добрый день, Валерий.
    На регулятор проградуирован в процентах от контролируемого тока.
    В Вашем случае (10А) Вам нужно установить 40%. Через отверстие проходит фазовый провод.
    Схема подключения представлена в паспорте, размещенном в разделе "Документация" на странице сайта товара.
