Реле контроля тока РПН-1М-100, 10-100 А, регулируемая задержка срабатывания от 0,2 до 20с
Описание

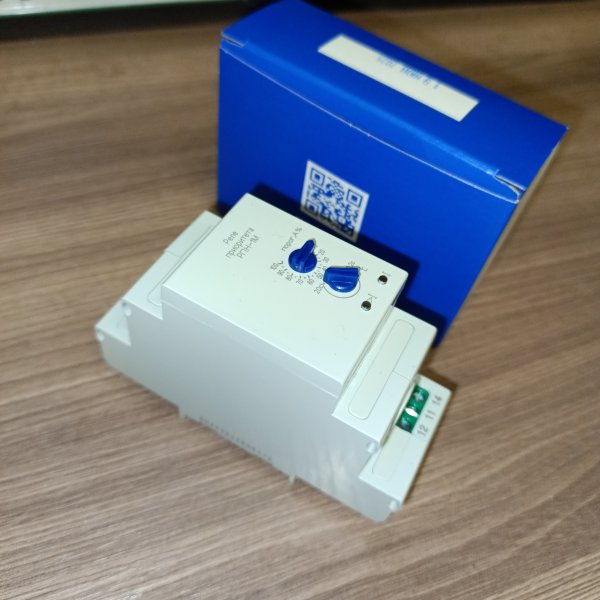

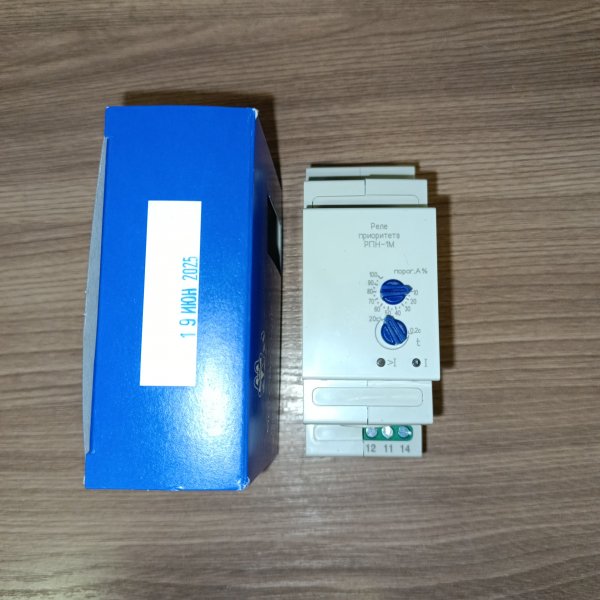

Реле контроля тока РПН-1М-100, 10-100 А, регулируемая задержка срабатывания от 0,2 до 20с 4680626991041
Реле приоритета РПН-1М предназначено для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. Применяют в случаях, когда одновременная работа всех потребителей приводит к перегрузке. При превышении потребляемого тока реле приоритета отключит неприоритетную нагрузку. Иногда требуется ограничить максимальный ток, который разрешено потреблять отдельной электрической системой из общей электрической сети либо из соображений экономии, либо из-за малого сечения подводящих проводов, либо из-за ограничения по мощности поставщиком электроэнергии. Реле приоритета применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе. Аналогичная ситуация возникает при подключении новых нагрузок без изменения электрической схемы (сечения проводов, автоматических выключателей и т.д.). В этом случае реле приоритета устанавливается в цепь питания неприоритетной нагрузки, которая будет отключена при превышении разрешённой максимальной мощности. Реле приоритета определит, когда суммарный ток электрической системы вернётся в заданные пределы и снова включит неприоритетные нагрузки.
Реле позволяет увеличить количество нагрузок без изменения выделенной мощности, уменьшить потребляемую мощность и предотвратить неудобства, связанные с отключением вводного автоматического выключателя.
Также возможно применение реле приоритета для использования в схемах релейной защиты и противоаварийной автоматики в качестве реле максимального тока для защиты электрических машин, трансформаторов и пр. оборудования при коротких замыканиях и перегрузках.
- Преимущества:
- Перераспределение электроэнергии в электрических системах с лимитированной максимальной мощностью
- Возможность использования в качестве реле максимального тока

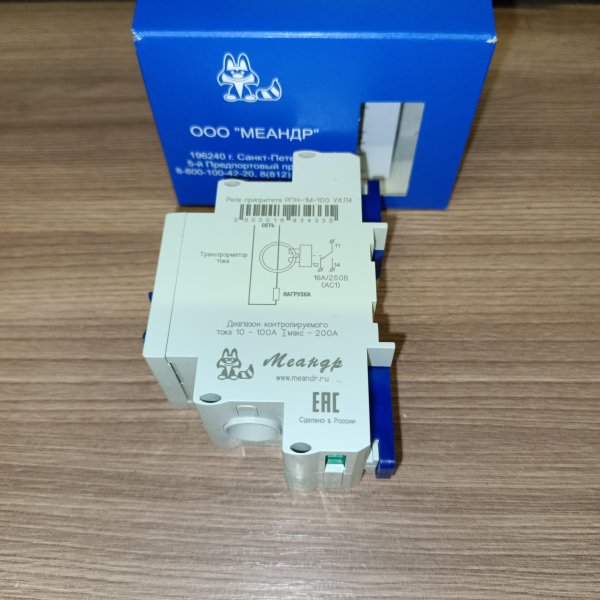

- Измерение тока с помощью встроенного трансформатора тока
- Питание от контролируемого тока - не требует оперативного питания
- Регулировка срабатывания по току от 10 до 100% максимального тока
- Регулируемая задержка срабатывания от 0,2 до 20с
- Характеристики:
- Питание - от контролируемого тока
- Частота контролируемого тока - 50 Г2
- Диапазон контролируемого тока (по исполнениям) - 10-100 A
- Порог срабатывания от максимального значения тока - 10-100 %
- Погрешность измерения тока (при 250С) - 10 %
- Погрешность при изменении температуры - -0,1...0,3 %
- Погрешность установки срабатывания - 15 %
- Гистерезис - 10 %
- Задержка срабатывания реле, t - 0,2-20 с
- Максимальный длительный входной ток - 250 A
- Номинальное/максимальное коммутируемое напряжение - 250/400 В
- Максимальный коммутируемый ток: АС250В 50Гц (АС1) DC30B (DC1) - 16 A
- Максимальный коммутируемый ток (<4c при скважности 10) - 30 A
- Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) - 4000/480 ВА/Вт
- Электрическая прочность (питание - контакты) - АС2000 (50Гц - 1мин) В
- Механическая износостойкость, не менее - 10х106
- Электрическая износостойкость, не менее - 100000 циклов
- Количество и тип контактов
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4
- Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96
- Диапазон рабочих температур
- Режим работы - круглосуточный
- Габаритные размеры - 35х93х62 мм
- Масса - 0,1 кг
Обзор от AI
Реле приоритета нагрузки Меандр РПН-1М-100 УХЛ4 10-100А — устройство для управления нагрузками по принципу приоритета и ограничения потребления. Применяется для автоматического отключения второстепенных (неприоритетных) линий при перегрузке по току и последующего автоматического включения после нормализации условий с настраиваемой задержкой до 20 секунд. Подходит для однофазных систем, где важно удерживать суммарную нагрузку в допустимых пределах и избежать срабатывания вводного автомата.
Модель рассчитана на широкий диапазон уставки тока 10–100 А, что делает реле удобным решением как для частных домов и квартир, так и для небольших коммерческих объектов. Исполнение УХЛ4 предназначено для эксплуатации в помещениях в условиях умеренного и холодного климата.
Где используется
- Квартиры и частные дома с ограниченной выделенной мощностью: защита от перегрузки и «выбивания» вводного автомата.
- Сети с несколькими потребителями: приоритетное питание критичных нагрузок и отключение второстепенных.
- Небольшие мастерские, офисы, торговые помещения: управление группами потребителей при пиковых нагрузках.
- Щиты распределения и автоматики: организация логики приоритетов без сложной автоматики.
- Системы с электроводонагревателем, теплым полом, конвекторами, насосами, зарядными устройствами, кондиционерами: снижение суммарной мощности в пике.
Особенности и преимущества
- Контроль по току в диапазоне 10–100 А: можно точно подстроить под вводной автомат или лимит по мощности.
- Приоритетное управление: сохраняет питание важных потребителей, отключая второстепенные линии при перегрузке.
- Регулируемая задержка до 20 секунд: помогает исключить частые переключения при кратковременных пусковых токах и скачках нагрузки.
- Автоматическое восстановление: после снижения нагрузки устройство возвращает отключенные цепи в работу с заданной задержкой.
- Удобно для модернизации щита: позволяет добавить контроль нагрузки без замены всей схемы электроснабжения.
- Бренд Меандр: решение, ориентированное на применение в электрощитовой автоматике.
Характеристики
- Наименование: Реле приоритета нагрузки
- Модель: РПН-1М-100
- Бренд: Меандр
- Исполнение по климату: УХЛ4
- Диапазон уставки тока: 10–100 А
- Задержка срабатывания/включения: регулируемая, до 20 с
- Назначение: отключение неприоритетной нагрузки при превышении установленного тока и последующее включение после нормализации
- Артикул производителя: 2000016934335
- Код товара: 4640016934188
Как работает
Реле контролирует величину тока нагрузки. При превышении установленной уставки устройство отключает неприоритетную линию (или группу), снижая общий ток в сети. После того как ток опускается ниже заданного порога, реле автоматически возвращает питание на отключенную линию. Временная задержка (до 20 секунд) настраивается для стабильной работы и уменьшения количества переключений.
Как подобрать и на что обратить внимание
- Настройте уставку тока с учетом номинала вводного автомата и допустимой мощности объекта.
- Задайте задержку так, чтобы устройство не реагировало на кратковременные пусковые токи (например, компрессор, насос, нагревательные приборы).
- Разделите потребителей на приоритетные и неприоритетные: к неприоритетным обычно относят нагревательные приборы и второстепенные розеточные группы.
Примечание
Монтаж и настройку рекомендуется выполнять квалифицированному электрику с соблюдением требований электробезопасности и норм по сборке электрощитов. Перед установкой убедитесь в соответствии параметров устройства условиям эксплуатации и схеме подключения.
Вопрос-ответ
Добрый день.
Сделать можно, но смысла не будет: реле нужно для предохранения цепи от общего выключения в случае перегрузки,
при суммарной работе двух неприоритетных цепей может сложиться критическая нагрузка, которая в итоге приведёт к отключению вводного устройства.
