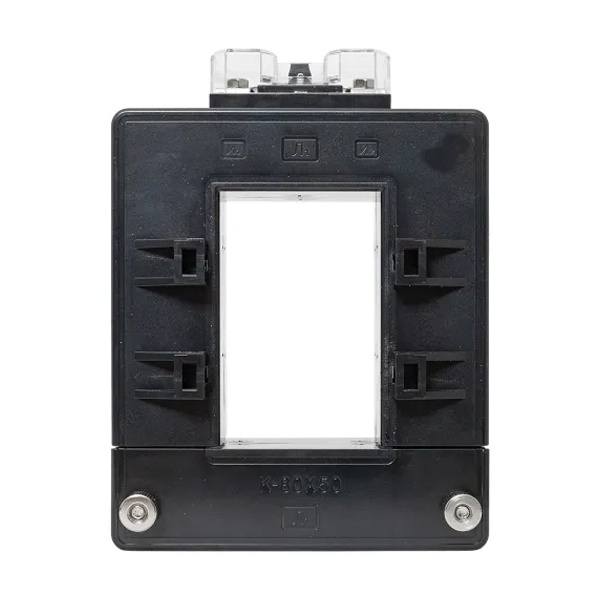

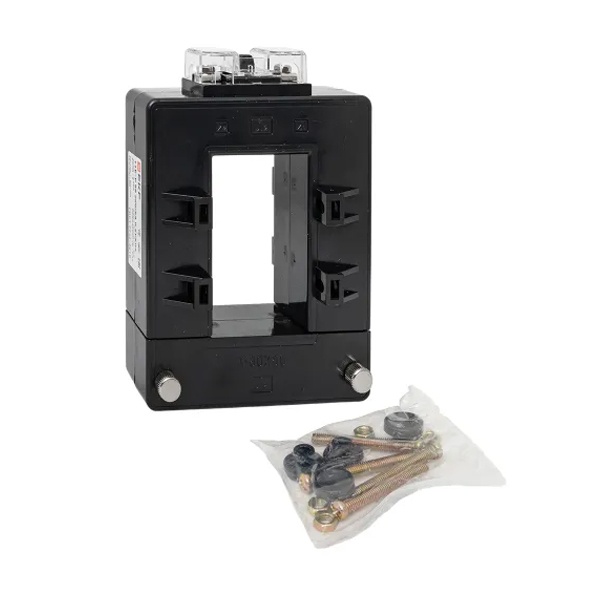

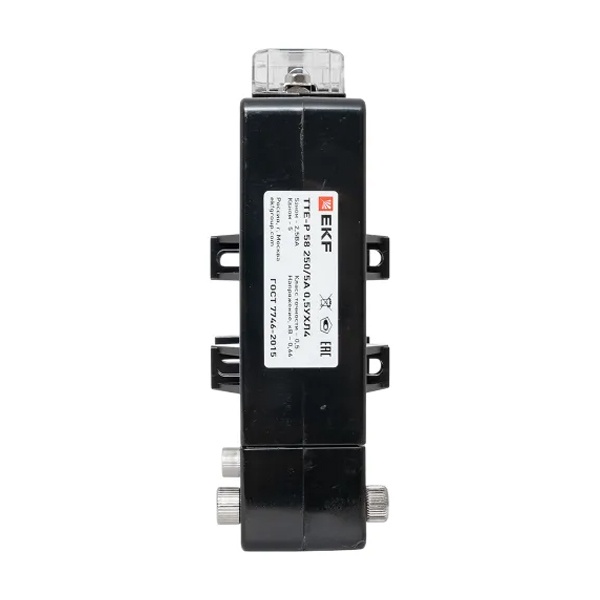

Однофазный измерительный проходной разборный трансформатор тока ТТЕ-Р 250/5 EKF, класс точности 0,5
Описание
Однофазный измерительный проходной разборный трансформатор тока ТТЕ-Р 250/5 EKF, класс точности 0,5 tte-r58-250
Трансформаторы тока предназначены для преобразования тока высокого значения в пропорциональный ему ток меньшей величины, пригодный для подачи на измерительные приборы, устройства защиты, сигнализации и автоматического управления. Они обеспечивают гальваническую развязку между первичной (силовой) цепью и вторичными цепями измерения и управления, что повышает безопасность эксплуатации и точность измерений.
Трансформаторы тока применяются в электрических сетях переменного тока номинальной частотой 50 Гц и напряжением до 660 В. Они широко используются во вводно-распределительных устройствах (ВРУ), шкафах учета и управления для:
- Характеристики:
- Модель/исполнение: Однофазный трансформатор тока
- Класс точности: 0,5

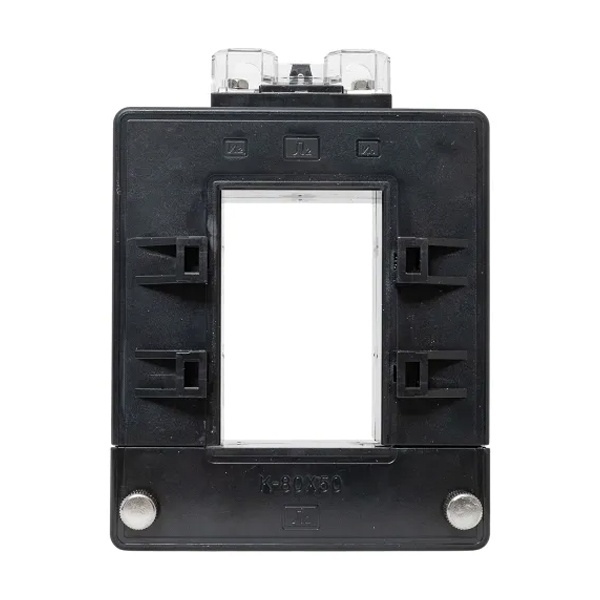

- Ширина отверстия: 50 мм
- Высота отверстия: 80 мм
- Диаметр отверстия/проема: 50 мм
- Количество первичных входов: 1
- С медной шиной: Нет
- Первичный номинальный ток: 250 А
- Установка на защёлках: Да

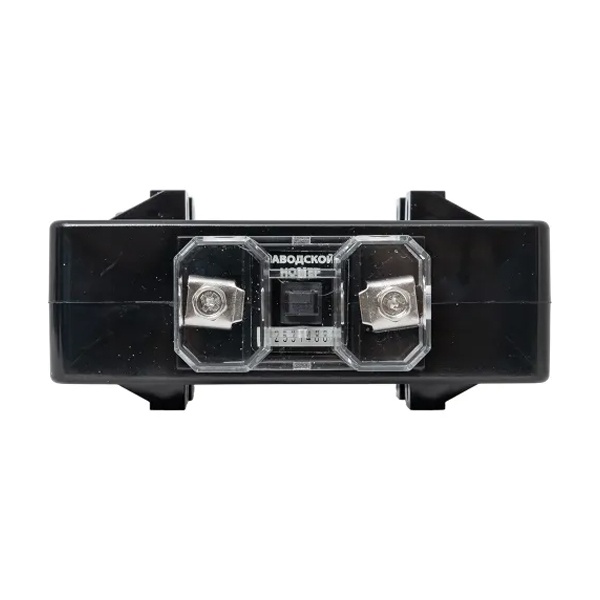

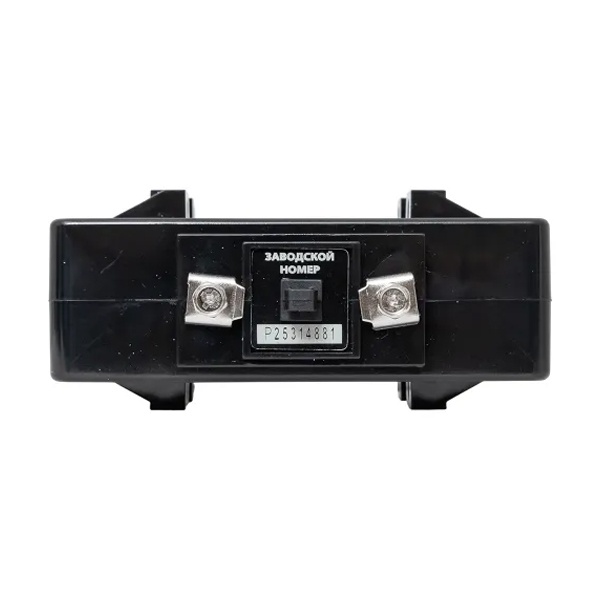

- Вторичное подключение: Винтовое соединение
- Вторичный номинальный ток: 5 А
- С защитой от прикосновения: Нет
Характеристики
| Бренд | EKF |
| Класс точности | 0.5 |
| Тип подключения | Проходного типа |
| Номинальный ток | 250 А |
| Тип установки | На монтажную плату |
Обзор от AI
Разъёмный трансформатор тока EKF ТТЕ-Р 58 (250/5А) — тот самый вариант, когда нужно быстро снять токи с уже собранной линии и не разворачивать половину щита. По ощущениям это рабочий инструмент для электрика: поставил, подключил вторичку — и можно снимать показания или заводить их в учёт/автоматику без лишней возни.
Чаще всего такие ТТ ставят в распределительных щитах и шкафах учёта, где важно измерять ток по фазе, но нет возможности разрывать кабель или шину. Подходит для случаев с заменой или добавлением счётчика, установкой анализатора сети, контролем нагрузки на вводе, а также для привязки измерений к реле/контроллеру. Особенно выручает на действующих объектах: пришли на модернизацию, а остановка линии — дорого и долго.
Ключевые характеристики, которые здесь действительно важны:
- коэффициент трансформации: 250/5 А — стандартная вторичка 5 А, с которой дружит большинство измерительных приборов;
- класс точности: 0,5 — нормально для измерений и учёта там, где требуется аккуратная картинка по току без «пляски» показаний;
- номинальная нагрузка: 2,5 ВА — означает, что вторичная цепь должна быть короткой и аккуратной: лишние метры тонкого провода и сомнительные клеммы тут не нужны;
- исполнение: разъёмный — монтаж без демонтажа первичного проводника;
- серия/тип: ТТЕ-Р 58;
- артикул производителя: tte-r58-250.

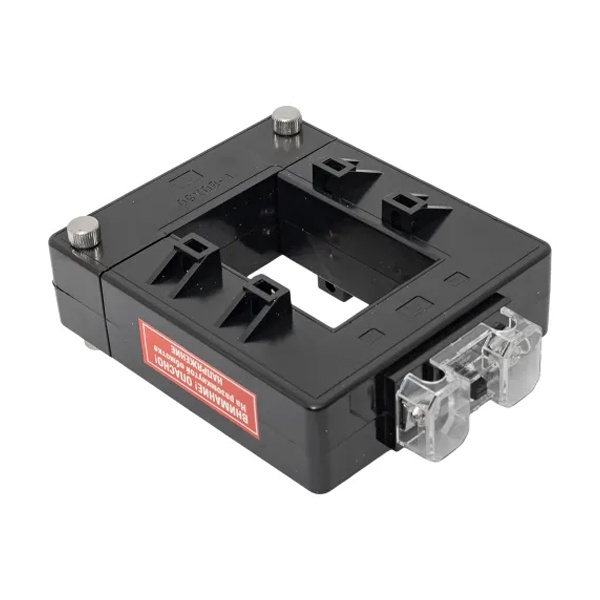

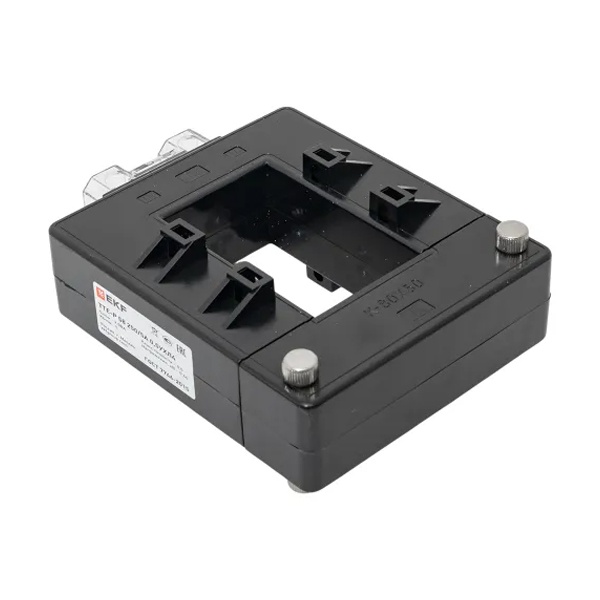

По конструкции разъёмность — главный плюс: трансформатор раскрывается и обхватывает проводник, поэтому работа в щите проходит быстрее и спокойнее. Это экономит время на монтаж, снижает риск «потянуть» кабель или повредить наконечники, а ещё помогает, когда места в шкафу мало и разбирать трассу просто негде. Вторая практичная вещь — понятная связка 250/5А: проще подобрать измеритель, проще проверить токи клещами и сравнить с показаниями прибора.
Работает он просто: первичный ток проходит по кабелю/шине, а трансформатор «снимает» его магнитным потоком и отдаёт на вторичку пропорциональный ток 5 А при номинале. Дальше этот ток уже измеряет счётчик, анализатор или реле. Класс точности 0,5 держит адекватную погрешность в своей зоне, но важно помнить базовую электромонтажную дисциплину: вторичную цепь не растягивать, контакты делать надёжно, а измерительные цепи вести аккуратно.
Почему такие берут на щиты и модернизации: разъёмный корпус реально сокращает время работ на действующих линиях, типовая вторичка 5 А подходит под распространённые приборы, а класс 0,5 — это уже уровень, при котором показания можно использовать не только «для ориентира». Плюс легко стандартизировать решения: один тип ТТ — понятная логика подбора и обслуживания.

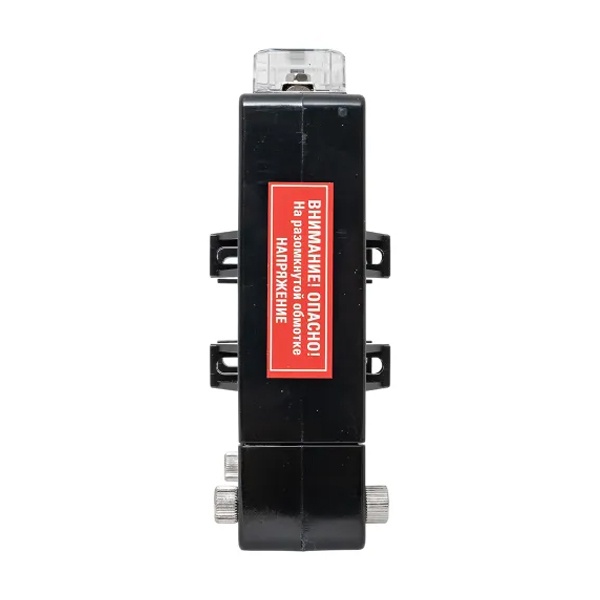

Рекомендации по применению: заранее проверьте, что выбранный коэффициент 250/5А соответствует ожидаемым токам линии, чтобы не получить перегруз по первичке и «зажатые» показания. Вторичку прокладывайте коротко и без лишних соединений, а перед вводом в эксплуатацию обязательно убедитесь, что цепь вторички замкнута на прибор или установлена перемычка — вторичные обмотки у трансформаторов тока не любят работу «вхолостую». И, как обычно в щите, подпишите цепи: через год это сэкономит больше времени, чем кажется в день монтажа.
