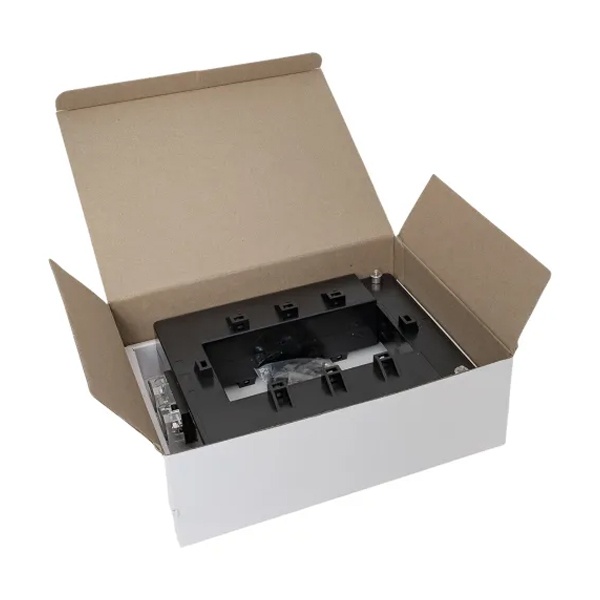

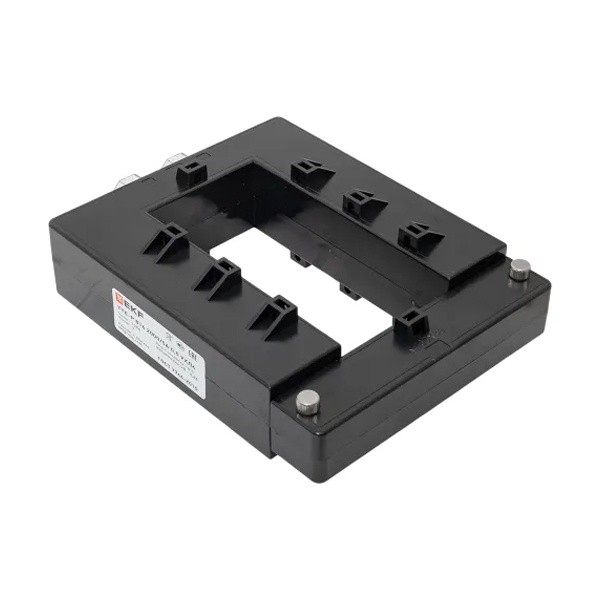

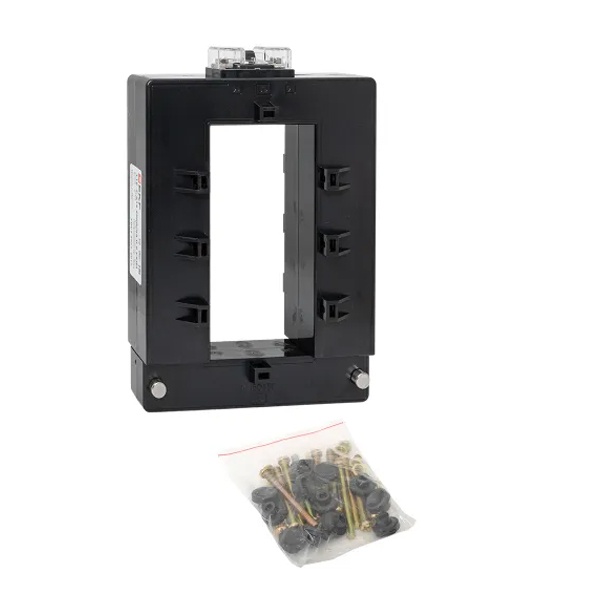

Однофазный измерительный проходной разборный трансформатор тока ТТЕ-Р 2000/5 EKF, класс точности 0,5
Однофазный измерительный проходной разборный трансформатор тока ТТЕ-Р 2000/5 EKF, класс точности 0,5 tte-r816-2000
Трансформаторы тока предназначены для преобразования тока высокого значения в пропорциональный ему ток меньшей величины, пригодный для подачи на измерительные приборы, устройства защиты, сигнализации и автоматического управления. Они обеспечивают гальваническую развязку между первичной (силовой) цепью и вторичными цепями измерения и управления, что повышает безопасность эксплуатации и точность измерений.
Трансформаторы тока применяются в электрических сетях переменного тока номинальной частотой 50 Гц и напряжением до 660 В. Они широко используются во вводно-распределительных устройствах (ВРУ), шкафах учета и управления для:
- Характеристики:
- Модель/исполнение: Однофазный трансформатор тока
- Класс точности: 0,5

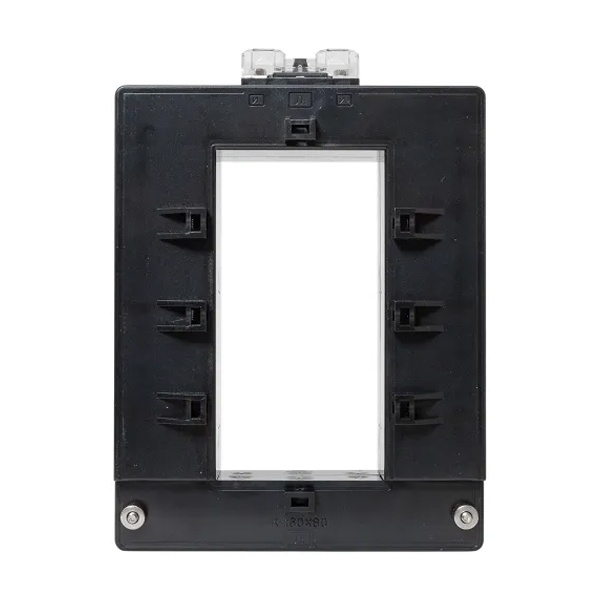

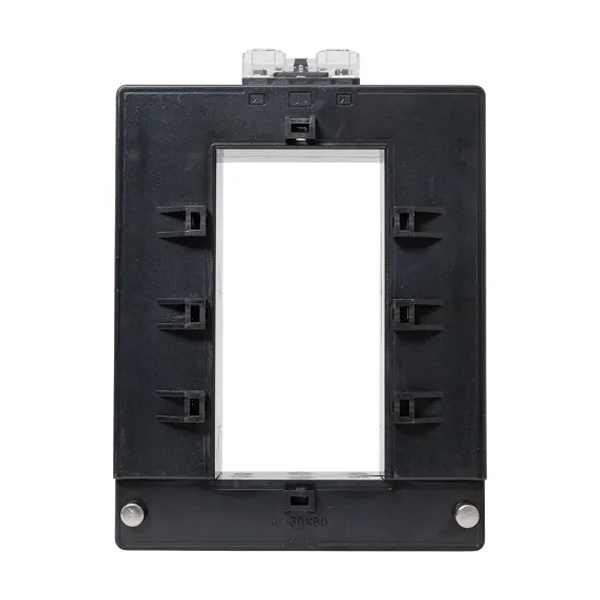

- Ширина отверстия: 80 мм
- Высота отверстия: 160 мм
- Диаметр отверстия/проема: 80 мм
- Количество первичных входов: 1
- С медной шиной: Нет
- Первичный номинальный ток: 2000 А
- Установка на защёлках: Да

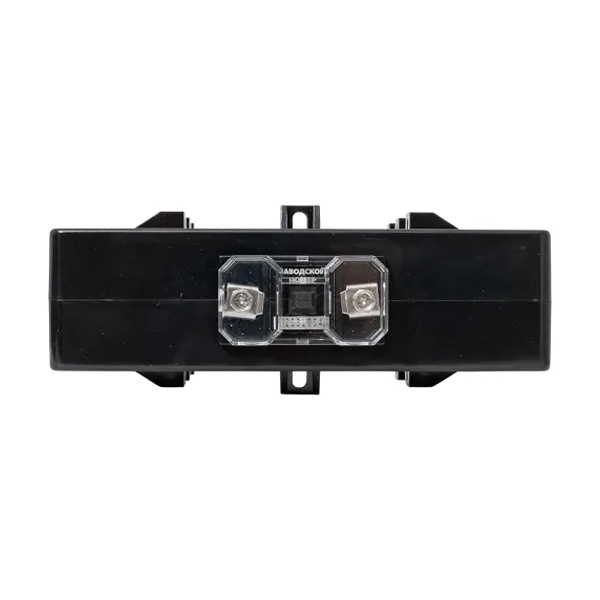

- Вторичное подключение: Винтовое соединение
- Вторичный номинальный ток: 5 А
- С защитой от прикосновения: Нет
| Бренд | EKF |
| Класс точности | 0.5 |
| Тип подключения | Проходного типа |
| Номинальный ток | 2000 А |
| Тип установки | На монтажную плату |

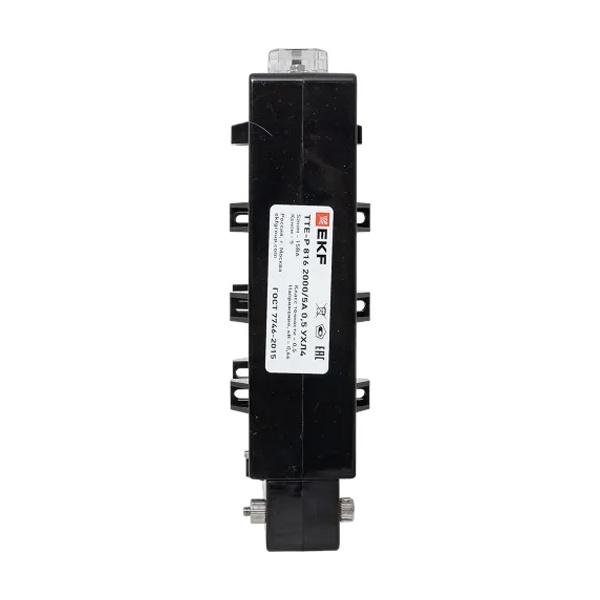

Разъемный трансформатор тока EKF ТТЕ-Р 816 на 2000/5 А — это тот случай, когда нужно снять ток с действующей линии без «разборки щита до кирпичей». Поставили на кабель или шину, завели вторичку на счетчик или прибор — и получили нормальный измерительный сигнал 5 А.
Чаще всего такие ТТ ставят в вводно-распределительных устройствах, на отходящих линиях с большими токами, в шкафах учета и диспетчеризации, где важно быстро добавить измерение или заменить старый трансформатор без длительной остановки. Он подходит для узлов коммерческого и технического учета, а также для систем мониторинга нагрузки, когда нужно видеть реальную картину по току на вводе или по крупным фидерам.
Ключевые параметры, на которые обычно смотрят в работе:
- коэффициент трансформации: 2000/5 А (стандартная вторичка под большинство счетчиков и измерительных приборов);
- класс точности: 0,5 — для измерительных задач, где важна аккуратность показаний;
- номинальная нагрузка: 15 ВА — ориентир по суммарной нагрузке вторичной цепи (провода + клеммы + входы приборов);
- исполнение: разъемное (размыкаемый сердечник);
- модель/серия: ТТЕ-Р 816;
- артикул: tte-r816-2000.

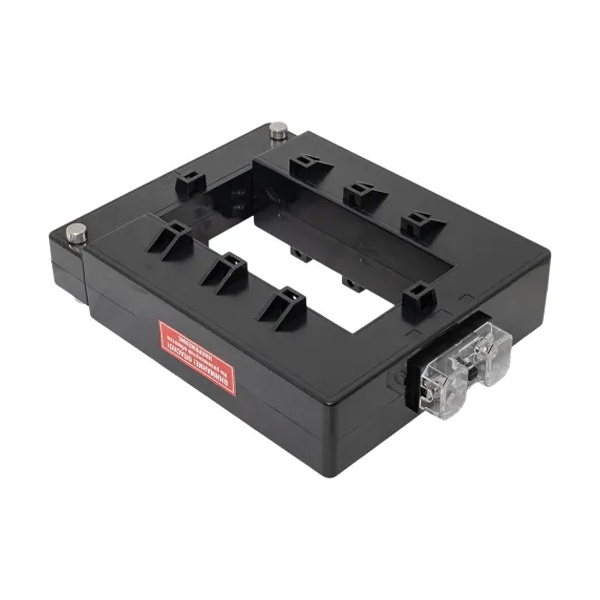

Практический плюс разъемного исполнения — монтаж и обслуживание проще. Не нужно снимать кабельные наконечники, разбирать шинные соединения или выводить линию в «ноль» только ради установки ТТ. Это экономит время на объекте и снижает риск ошибок при обратной сборке. Плюс удобно, когда трансформаторов несколько и места в шкафу впритык: поставили по месту, аккуратно уложили вторичку — и готово.
По работе все стандартно для измерительного ТТ: первичный ток проходит по кабелю/шине и создает магнитный поток в сердечнике, а на вторичной обмотке формируется пропорциональный ток 5 А. Дальше этот ток уже «понимают» счетчики, амперметры, анализаторы сети и контроллеры. Класс 0,5 означает, что трансформатор рассчитан именно на точные измерения в своей рабочей зоне, а не на защитные функции релейки.
Почему берут: когда нужен аккуратный измерительный канал на больших токах и хочется обойтись без трудоемкого демонтажа проводников. Номинал 2000/5 А — ходовой вариант для вводов и мощных линий, а 15 ВА обычно дает нормальный запас при адекватной длине вторичных проводов.

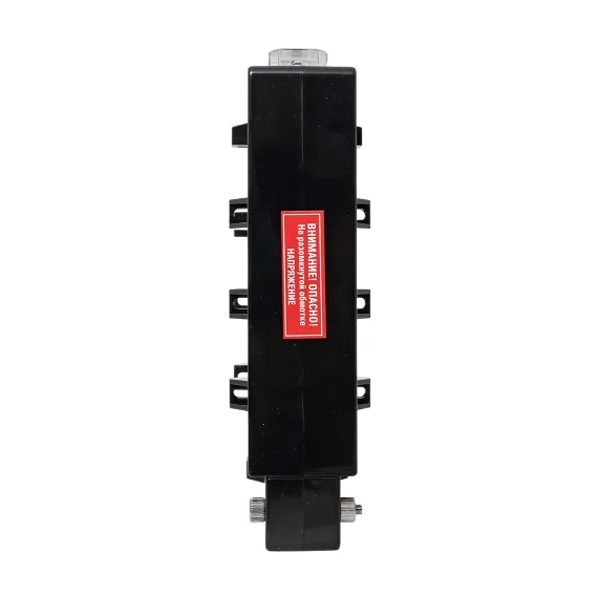

Рекомендации по применению: вторичную цепь трансформатора тока не оставляйте разомкнутой под нагрузкой — для ТТ это принципиально. Если прибор учета снимаете или линия вторички временно не подключена, вторичку нужно закоротить на клеммнике. При подборе нагрузки держите в голове 15 ВА и не тяните вторичку «на другой конец здания» тонким проводом — чем длиннее трасса и больше сопротивление, тем выше погрешность. И не перепутайте направление установки (P1/P2, если маркировка есть): для корректной мощности и вектора в счетчике это важно.
