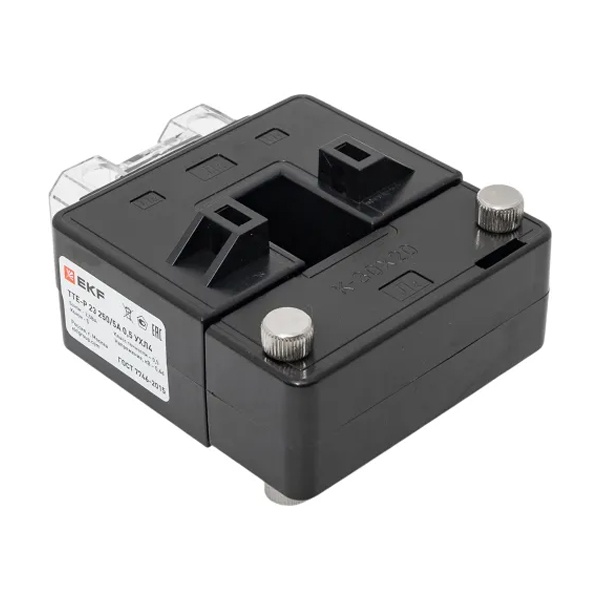

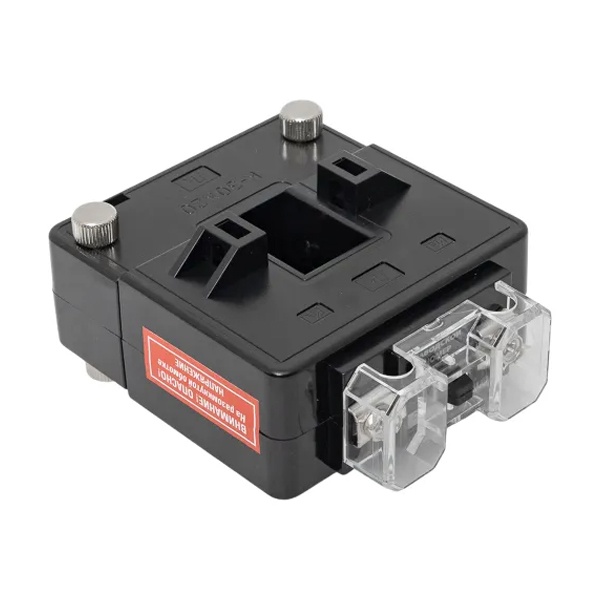

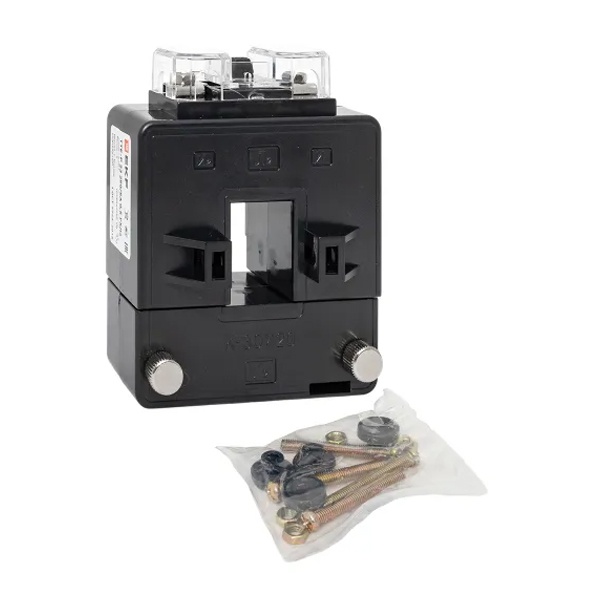

Однофазный измерительный проходной разборный трансформатор тока ТТЕ-Р 250/5 EKF, класс точности 0,5
Описание
Однофазный измерительный проходной разборный трансформатор тока ТТЕ-Р 250/5 EKF, класс точности 0,5 tte-r23-250
Трансформаторы тока предназначены для преобразования тока высокого значения в пропорциональный ему ток меньшей величины, пригодный для подачи на измерительные приборы, устройства защиты, сигнализации и автоматического управления. Они обеспечивают гальваническую развязку между первичной (силовой) цепью и вторичными цепями измерения и управления, что повышает безопасность эксплуатации и точность измерений.
Трансформаторы тока применяются в электрических сетях переменного тока номинальной частотой 50 Гц и напряжением до 660 В. Они широко используются во вводно-распределительных устройствах (ВРУ), шкафах учета и управления для:
- Характеристики:
- Модель/исполнение: Однофазный трансформатор тока
- Класс точности: 0,5

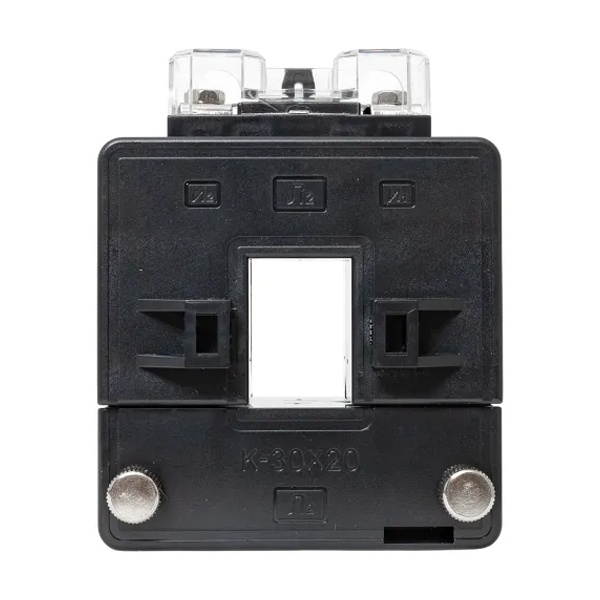

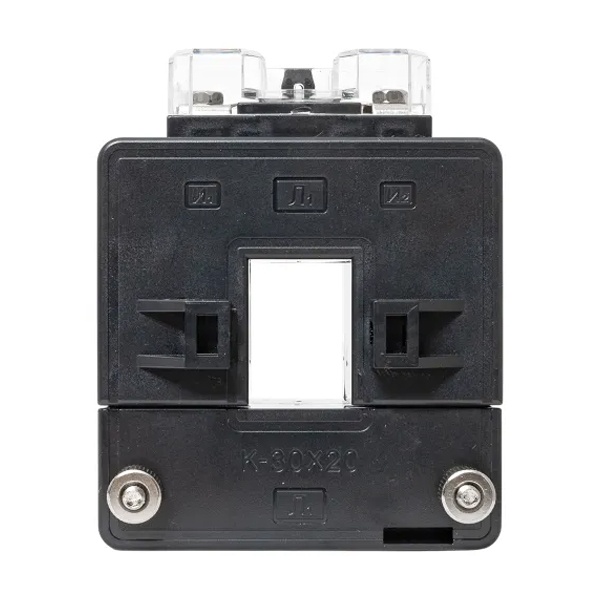

- Ширина отверстия: 20 мм
- Высота отверстия: 30 мм
- Диаметр отверстия/проема: 20 мм
- Количество первичных входов: 1
- С медной шиной: Нет
- Первичный номинальный ток: 250 А
- Установка на защёлках: Да

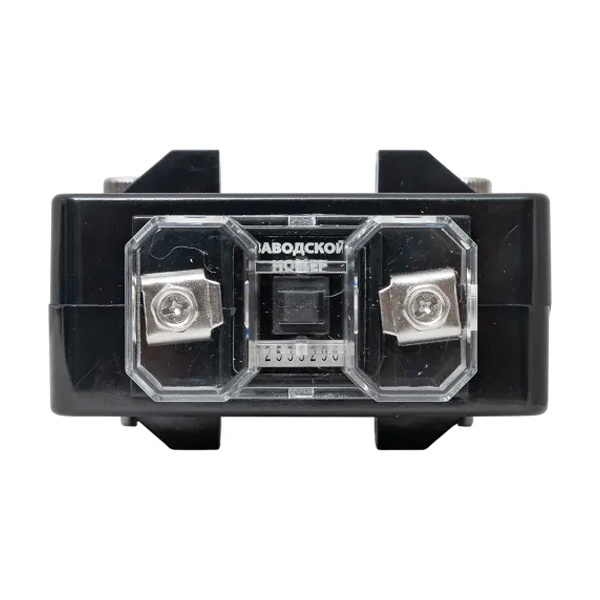

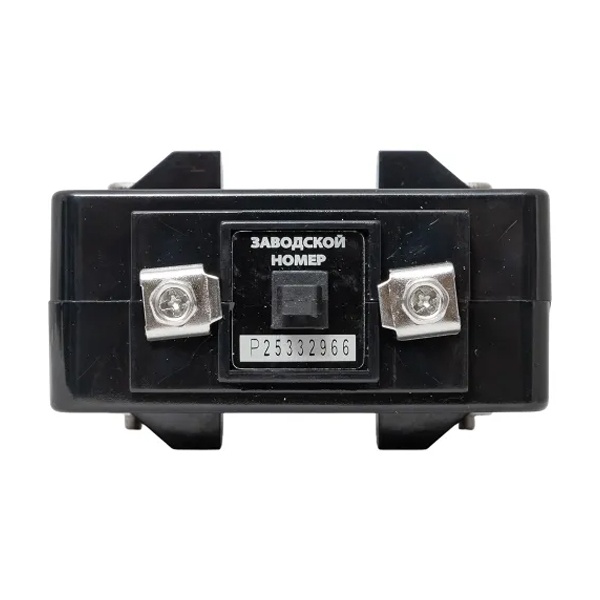

- Вторичное подключение: Винтовое соединение
- Вторичный номинальный ток: 5 А
- С защитой от прикосновения: Нет
Характеристики
| Бренд | EKF |
| Класс точности | 0.5 |
| Тип подключения | Проходного типа |
| Номинальный ток | 250 А |
| Тип установки | На монтажную плату |
Обзор от AI
Разъемный трансформатор тока EKF ТТЕ-Р 23 на 250/5 А — типовая «рабочая лошадка» для учета и измерений, когда лезть в силовую цепь с разборкой кабеля не хочется или нельзя. Ставится быстро, а по результату вы получаете понятный вторичный ток 5 А для счетчика или измерительного прибора.
На практике такие ТТ чаще всего ставят в щитах учета и распределения: на вводах, на отходящих линиях, в шкафах с АСКУЭ/диспетчеризацией, рядом с анализаторами сети и многофункциональными измерителями. Разъемная конструкция особенно выручает на действующих объектах — когда линия уже проложена, опломбирована или просто нет возможности снять нагрузку надолго.
Ключевые характеристики:
- Тип: трансформатор тока разъемный (с установкой на проводник без его разрыва).
- Номинальный первичный ток: 250 А.
- Номинальный вторичный ток: 5 А (стандарт для большинства счетчиков и измерительных трансформаторных входов).
- Класс точности: 0,5.
- Номинальная нагрузка: 2,5 ВА.

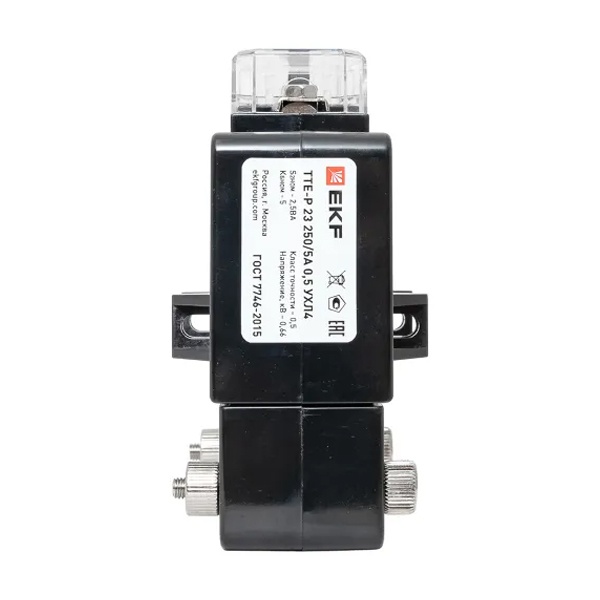

- Модель/серия: ТТЕ-Р 23.
- Артикул производителя: tte-r23-250.
Что в нем удобно по монтажу: разъемный корпус позволяет поставить трансформатор на уже существующий кабель или шину, не перетягивая провод и не перекоммутируя ввод. Это экономит время и снижает риск «поймать» плохой контакт после повторной сборки силовых соединений. Вторичная обмотка на 5 А — привычный формат: проще подобрать счетчик, измеритель или клеммы, и не нужно городить переходники.
Как работает и что именно дает: трансформатор тока снимает информацию о токе в первичной цепи и передает ее во вторичную цепь в виде пропорционального тока 5 А. При 250 А на первичке на вторичке будет номинальные 5 А, а дальше прибор уже считает энергию, мощность или отображает ток. Класс 0,5 означает, что изделие рассчитано на измерительные задачи, где важна аккуратность показаний, а не только грубый контроль нагрузки.
Почему берут именно разъемный формат: когда нужно поставить учет/контроль «по месту» без остановки линии; когда щит уже собран и нет запаса по кабелю; когда важна понятная сервисность — снять/проверить ТТ можно быстрее, чем разбирать силовую часть. Плюс 2,5 ВА — это про то, чтобы вторичная цепь не была перегружена лишними подключениями и длинными проводами.

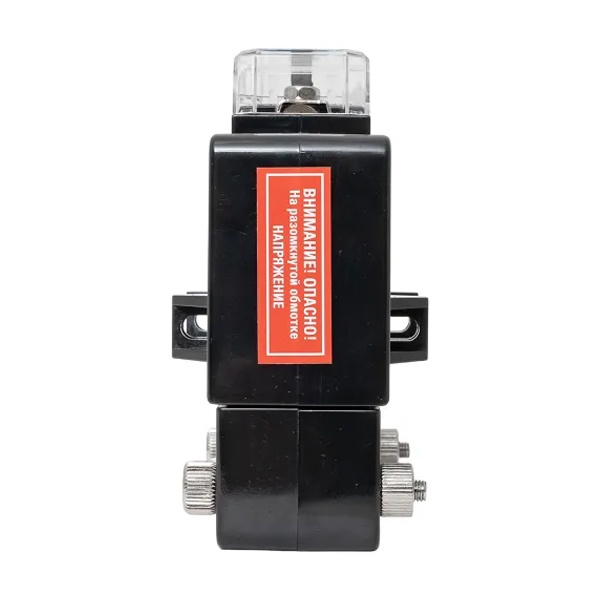

Рекомендации по применению: вторичную цепь трансформатора тока всегда делайте через клеммы и с возможностью короткого замыкания на время обслуживания (испытания, замена счетчика) — разомкнутую вторичку под током оставлять нельзя. Провода от ТТ до прибора держите разумной длины и с нормальным сечением, чтобы не «съедать» допустимую нагрузку 2,5 ВА. Перед вводом в работу проверьте направление установки (полярность/ориентацию) — это избавит от отрицательных показаний и странной мощности на измерителях.
