Омега-профиль оцинкованный с перфорацией для крепления модульной аппаратуры, длиной 300 мм
Описание

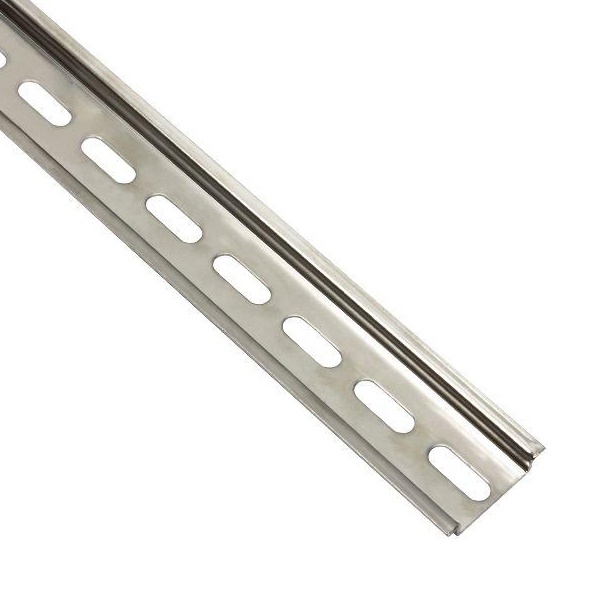

Омега-профиль оцинкованный с перфорацией для крепления модульной аппаратуры, длиной 300 мм TKE-DIN-300-1
DIN-рейка (омега-профиль 35х7,5) представляет собой универсальное и надёжное монтажное основание, предназначенное для установки модульного электротехнического оборудования внутри распределительных щитов, шкафов автоматики и систем управления.
Она обеспечивает аккуратную компоновку и быстрый монтаж таких устройств, как автоматические выключатели, УЗО, дифференциальные автоматы, реле, клеммные блоки, контроллеры, блоки питания и другое стандартное оборудование модульного формата. Использование DIN-рейки позволяет существенно упростить сборку электрощита, повысить удобство обслуживания и обеспечить структурированное размещение компонентов.
Рейка изготовлена из прочной оцинкованной стали толщиной 1 мм, что обеспечивает высокую механическую жёсткость и устойчивость к деформации при длительной эксплуатации. Защитное цинковое покрытие надёжно предохраняет изделие от коррозии, позволяя использовать его в различных условиях - от бытовых электрощитов до промышленных объектов с повышенной влажностью и перепадами температур.
Перфорация по всей длине профиля облегчает крепление к монтажным панелям и каркасам, обеспечивая гибкость при установке и возможность точной фиксации. Закруглённые кромки профиля повышают безопасность монтажа, исключая риск повреждения проводов и травмирования монтажника.
Стандартный профиль 35х7,5 мм гарантирует полную совместимость с большинством модульных устройств ведущих мировых производителей, что делает данную DIN-рейку универсальным решением для широкого спектра электротехнических задач. Она одинаково эффективно применяется как в жилых и коммерческих электроустановках, так и в сложных промышленных системах автоматизации и распределения электроэнергии.
- Материал - Сталь
- Модель/исполнение - DIN-рейка (с омега-профилем) 35/7,5 мм
- Форма просечки (отверстия) - Продольный паз
- Высота - 7,5 мм
- Длина - 300 мм
- Толщина материала - 1 мм
- Расстояние от центра отверстия - 25 мм
Характеристики
| Формат рейки | 7,5х35мм |
| Перфорация | Да |
| Бренд | Tokov Electric |
| Длина | 300 мм |
Обзор от AI
DIN-рейка — вещь простая, но от нее напрямую зависит, насколько аккуратно и надежно собран щит. Tokov Electric на 300 мм — это оцинкованная перфорированная рейка формата 35 мм (7,5х35), которую ставят туда, где нужно быстро закрепить модульные аппараты и не ловить потом «гуляющую» автоматику по корпусу.
Где применяется
Такая рейка обычно идет в квартирные и этажные щиты, небольшие распределительные боксы в доме, гараже, мастерской, в слаботочных шкафах (когда ставят модульные блоки питания, реле, клеммники на DIN). Длина 300 мм удобна, когда места немного: в компактных щитках часто проще поставить одну-две короткие рейки, чем резать длинную на объекте и потом убирать стружку.
Ключевые характеристики
- Бренд: Tokov Electric
- Артикул производителя: TKE-DIN-300-1
- Длина: 300 мм
- Профиль: 7,5х35 мм (классическая DIN-рейка 35 мм)
- Толщина металла: 1 мм
- Исполнение: оцинкованная, перфорированная
Конструктив и практические особенности
Оцинковка здесь не «для красоты»: в щитах часто бывает перепад температуры и влажности (особенно в частных домах, гаражах и на лестничных клетках), и обычный металл без покрытия быстро начинает «цвести» по кромкам и в местах крепежа. Перфорация экономит время — не нужно каждый раз размечать и сверлить, можно подстроиться под шаг отверстий в корпусе или монтажной панели и спокойно выставить аппараты по месту. Толщина 1 мм — нормальный рабочий вариант: рейка держит форму, когда затягиваешь крепеж, и не превращается в «пружину», из-за которой потом сложнее защелкивать модули.
Что защищает / как работает
Сама DIN-рейка ничего «не отключает» и не защищает, но она отвечает за механику щита: фиксирует автоматы, УЗО, реле, модульные клеммники и другие устройства с DIN-креплением. Аппарат защелкивается на профиль и держится по всей длине, а не на одном винте, поэтому меньше риск, что при обслуживании или случайном усилии модуль сдвинется и потянет за собой проводку. Плюс аккуратная посадка на рейке — это ровные зазоры между модулями и понятная компоновка, когда через год открываешь щит и сразу видишь логику сборки.
Почему берут
Эту рейку обычно выбирают за «без лишних сюрпризов»: стандартный размер под большинство модульных устройств, понятная длина под небольшие корпуса, перфорация помогает быстро поставить на панель, а оцинкованный металл спокойно переживает обычные условия эксплуатации в щите. В итоге сборка получается аккуратнее, а обслуживание — проще: модули снимаются и ставятся без перекосов, не нужно каждый раз подгонять крепеж и ловить ровную линию.
Рекомендации по применению
Перед установкой прикиньте компоновку: на 300 мм обычно помещается типовой ряд модульных аппаратов, но лучше оставить небольшой запас по краям, чтобы удобно заводить провод и ставить ограничители/заглушки, если вы их используете. Крепите рейку на ровную поверхность, без «винта» — тогда модули защелкнутся с первого раза и не будут стоять дугой. После резки (если все же придется подгонять) обязательно уберите заусенцы по кромке: это и руки бережет, и изоляцию проводов не цепляет при укладке.
