Омега-профиль оцинкованный с перфорацией для крепления модульной аппаратуры, длиной 600 мм
Описание

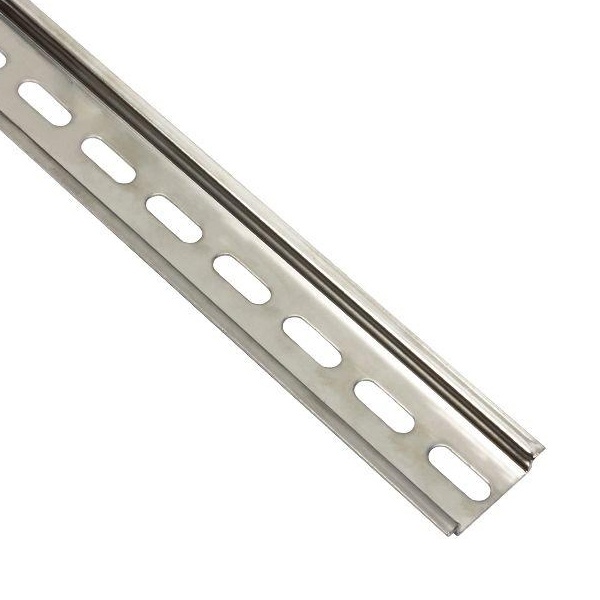

Омега-профиль оцинкованный с перфорацией для крепления модульной аппаратуры, длиной 600 мм TKE-DIN-600-1
DIN-рейка (омега-профиль 35х7,5) представляет собой универсальное и надёжное монтажное основание, предназначенное для установки модульного электротехнического оборудования внутри распределительных щитов, шкафов автоматики и систем управления.
Она обеспечивает аккуратную компоновку и быстрый монтаж таких устройств, как автоматические выключатели, УЗО, дифференциальные автоматы, реле, клеммные блоки, контроллеры, блоки питания и другое стандартное оборудование модульного формата. Использование DIN-рейки позволяет существенно упростить сборку электрощита, повысить удобство обслуживания и обеспечить структурированное размещение компонентов.
Рейка изготовлена из прочной оцинкованной стали толщиной 1 мм, что обеспечивает высокую механическую жёсткость и устойчивость к деформации при длительной эксплуатации. Защитное цинковое покрытие надёжно предохраняет изделие от коррозии, позволяя использовать его в различных условиях - от бытовых электрощитов до промышленных объектов с повышенной влажностью и перепадами температур.
Перфорация по всей длине профиля облегчает крепление к монтажным панелям и каркасам, обеспечивая гибкость при установке и возможность точной фиксации. Закруглённые кромки профиля повышают безопасность монтажа, исключая риск повреждения проводов и травмирования монтажника.
Стандартный профиль 35х7,5 мм гарантирует полную совместимость с большинством модульных устройств ведущих мировых производителей, что делает данную DIN-рейку универсальным решением для широкого спектра электротехнических задач. Она одинаково эффективно применяется как в жилых и коммерческих электроустановках, так и в сложных промышленных системах автоматизации и распределения электроэнергии.
- Материал - Сталь
- Модель/исполнение - DIN-рейка (с омега-профилем) 35/7,5 мм
- Форма просечки (отверстия) - Продольный паз
- Высота - 7,5 мм
- Длина - 600 мм
- Толщина материала - 1 мм
- Расстояние от центра отверстия - 25 мм
Характеристики
| Длина | 600 мм |
| Формат рейки | 7,5х35мм |
| Перфорация | Да |
| Бренд | Tokov Electric |
Обзор от AI
DIN-рейка — та самая «основа», на которой держится порядок в щите. Если рейка нормальная, автоматы и клеммы садятся ровно, не гуляют и не приходится потом ловить перекосы дверцей. Tokov Electric на 600 мм — стандартная оцинкованная перфорированная рейка 7,5×35 мм толщиной 1 мм, с которой удобно собирать как небольшой распределительный щит, так и секцию в шкафу.
По применению всё просто: это монтажная рейка под модульную аппаратуру и клеммники в электрощитах, распределительных коробках, шкафах автоматики, на монтажных панелях. Её ставят там, где нужно быстро и аккуратно закрепить автоматы, УЗО/дифы, реле, контакторы в модульном исполнении, а также клеммные колодки на DIN-креплении. В бытовых щитках обычно хватает одной-двух таких реек, в шкафах управления они часто идут рядами — как базовый несущий элемент, к которому дальше привязывается вся компоновка.
Ключевые характеристики:
- Длина: 600 мм — удобный формат, когда не хочется резать «метровку» в щите и подгонять остатки.
- Профиль: 7,5×35 мм (так называемая «омега»-рейка) — самый ходовой стандарт под большинство модульных устройств.
- Толщина металла: 1 мм — рейка не «фольга», нормально держит аппаратуру и не играет при затяжке.
- Исполнение: оцинкованная сталь — для щитов и шкафов это базовая защита от коррозии.
- Перфорация: есть — крепить к панели проще, и с разметкой меньше возни.
- Артикул производителя: TKE-DIN-600-1.
- Бренд: Tokov Electric.
По конструкции тут важны две вещи — геометрия и удобство монтажа. Перфорированная рейка позволяет быстро «поймать» крепёж по месту: не нужно каждый раз высчитывать, где сверлить панель, особенно если собираете щит не по шаблону, а под конкретную раскладку. Длина 600 мм часто попадает в типовые размеры щитов: встаёт без танцев с ножовкой, а если подрезка всё-таки нужна — режется обычными ножницами по металлу или отрезным кругом, главное потом снять заусенец, чтобы не цеплялись провода и не порезаться при обслуживании.
Оцинковка в реальной работе помогает дольше сохранять нормальный вид и не давать ржавчине пойти «под аппарат» в сырых местах: гараж, подвал, техпомещение. При этом не стоит воспринимать рейку как защитное устройство — это именно механическая основа для фиксации оборудования. Она держит аппараты за счёт стандартного замка на корпусе модульных устройств: верх цепляется за буртик, низ защёлкивается пружинной лапкой. Получается жёстко и предсказуемо: сняли аппарат — поставили другой — шаг и посадка сохраняются.
Почему берут такую рейку: она закрывает базовую задачу щитовой сборки без сюрпризов. 600 мм — удобный размер для типовых рядов, перфорация экономит время на монтаже, толщина 1 мм даёт ощущение нормальной «железки», а не одноразовой полоски, которая ведёт себя как пружина. В итоге аппаратура стоит ровно, клеммники не уезжают, и внутри щита проще держать аккуратную трассировку проводов.
Рекомендации по применению: перед установкой примерьте рейку по месту и наметьте крепёж так, чтобы она не упиралась в вводы, кабель-каналы и стойки корпуса. После резки обязательно снимайте заусенцы — это мелочь, но она реально спасает изоляцию и пальцы. Крепите рейку на ровную поверхность и не «перетягивайте» саморезы: если продавить металл, можно получить лёгкую волну, и тогда часть модулей встанет с перекосом. Если планируются тяжёлые устройства или частые перестановки, лучше сразу заложить крепление с достаточным количеством точек по длине — так рейка будет держать ряд жёстко.
