Реле контроля тока и напряжения в 3-фазной сети ЭКФ PROxima, коммутируемый ток 63 Ампера
Реле контроля тока и напряжения в 3-фазной сети ЭКФ PROxima, коммутируемый ток 63 Ампера MRVA-3-63A-v2
Реле напряжения и тока предназначены для постоянного контроля параметров электрической сети и защиты оборудования от перепадов напряжения, перегрузок и резких скачков тока. Эти устройства применяются как в однофазных, так и в трехфазных сетях, предотвращая выход из строя бытовой и промышленной техники за счет своевременного отключения нагрузки при отклонении параметров от заданных пределов.
Основные преимущества и возможности:
- Характеристики:
- Количество нормально разомкнутых (НО, NO, з) контактов: 1
- Максимальный коммутируемый ток: 63 А
- Тип напряжения управления: AC (перемен.)
- Диапазон уставок напряжения - верхний порог: 80...280 В
- Диапазон уставок напряжения - нижний порог: 80...210 В
- Номинальное напряжение питания цепи управления: 50...450 В
- Уровень напряжения при срабатывании: 120...300 В
- Минимальная задержка на отключение: 0,02 с
- Максимальная задержка на отключение: 600 с
- Минимальная задержка на включение: 5 с
- Максимальная задержка на включение: 600 с
| Место установки | DIN-рейка |
| Бренд | EKF |
| Регулировка порогов напряжения | Да |
| Дисплей | Да |
| Тип напряжения | Трехфазное |
| Максимальный порог напряжения | 280 В |
| Контакт | 3 NO |
| Минимальный порог напряжения | 80 В |
| Регулировка времени срабатывания | Да |
| Максимальный коммутируемый ток (АС1) | 63 А |
| Модульная ширина | 5 |

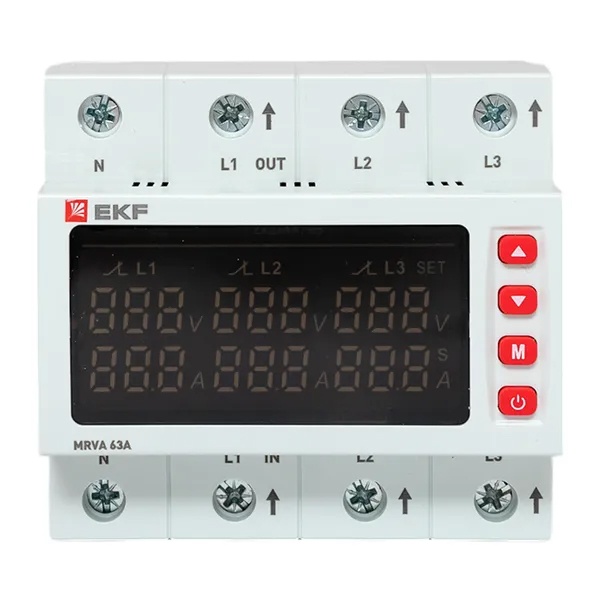

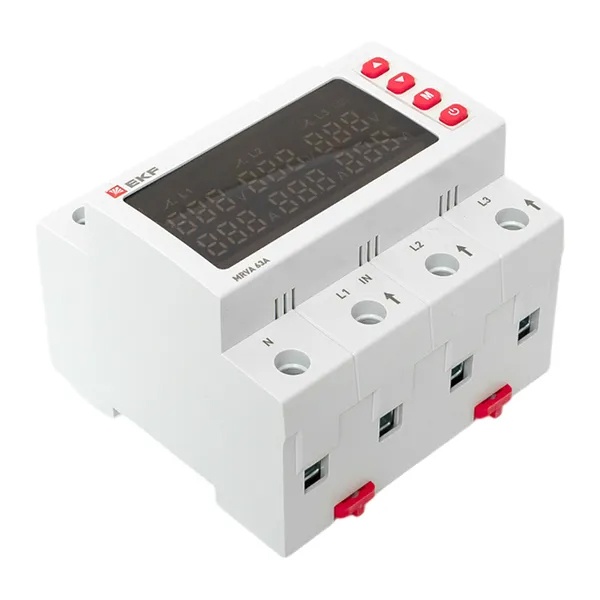

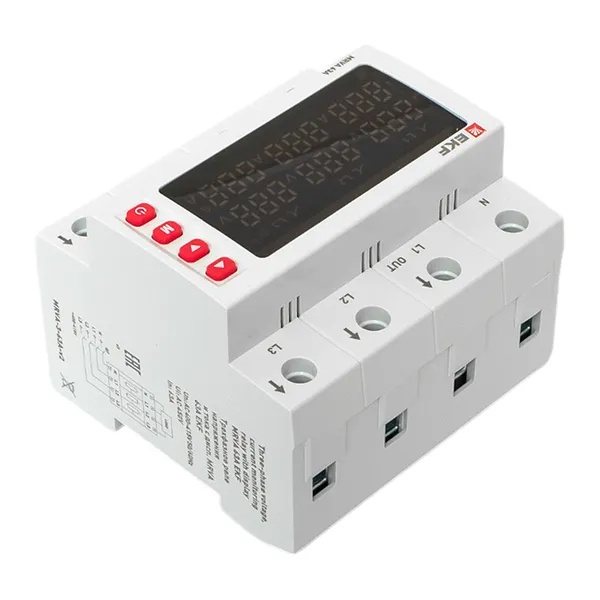

Когда в сети плавает напряжение или «перекосило» фазы, первой страдает техника: от двигателей и компрессоров до электроники в щитах. EKF MRVA — это трехфазное реле контроля напряжения и тока с дисплеем, рассчитанное на ток до 63 А: ставится в щит и постоянно держит под контролем питание.
Чаще всего такие реле берут для небольших производств, мастерских, серверных и инженерных узлов, где есть трехфазные потребители: станки, насосы, вентиляция, компрессоры, холодильное оборудование. В частном секторе оно уместно в коттедже с трехфазным вводом — особенно если в сети бывают просадки, «скачки» или нестабильная работа при нагрузке.
Ключевые параметры, на которые обычно смотрят:
- трехфазный контроль питания с индикацией на дисплее — удобно быстро понять, что происходит в сети;
- по току: до 63 А;
- питание: 50–450 В;
- частота сети: 50–60 Гц;
- модель: EKF MRVA, артикул MRVA-3-63A-v2.
Практический плюс дисплея в том, что не нужно лезть с мультиметром при каждом «странном» отключении: видно текущие значения и проще отличить реальную проблему сети от неисправности нагрузки. Для монтажника это еще и экономия времени на диагностике — особенно когда в щите много линий и важно быстро локализовать причину.
По работе все просто: реле отслеживает параметры трехфазной сети и ток. Если значения выходят за заданные пределы, устройство срабатывает и отключает нагрузку (в зависимости от схемы включения), а после нормализации может вернуть питание. Смысл здесь не в «лечении» сети, а в том, чтобы не дать оборудованию работать в режимах, где оно перегревается, теряет мощность или начинает ускоренно изнашиваться.
Почему берут такие реле: когда нужно понятное, щитовое решение для защиты трехфазной нагрузки без сложной автоматики; когда важно видеть параметры на месте; когда есть риск перекоса фаз или периодических провалов/подъёмов напряжения, от которых срывает контакторы и «сыпятся» блоки питания.
Рекомендации по применению: ставьте реле ближе к вводу или к группе чувствительных потребителей — так диагностика будет честнее. Уставки по напряжению и току подбирайте не «впритык», а исходя из реальных условий сети и пусковых токов оборудования. И не забывайте, что реле — это контроль и отключение: правильный подбор защиты по току и сечение кабеля оно не заменяет.
