Трехфазное реле напряжения и контроля фаз РНПП-301 5А на DIN-рейку
Трехфазное реле напряжения и контроля фаз РНПП-301 5А на DIN-рейку 3425600301
Реле напряжения РНПП-301 используется для защиты трехфазных потребителей от основных видов аварией в электрической сети, таких как:
Реле следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

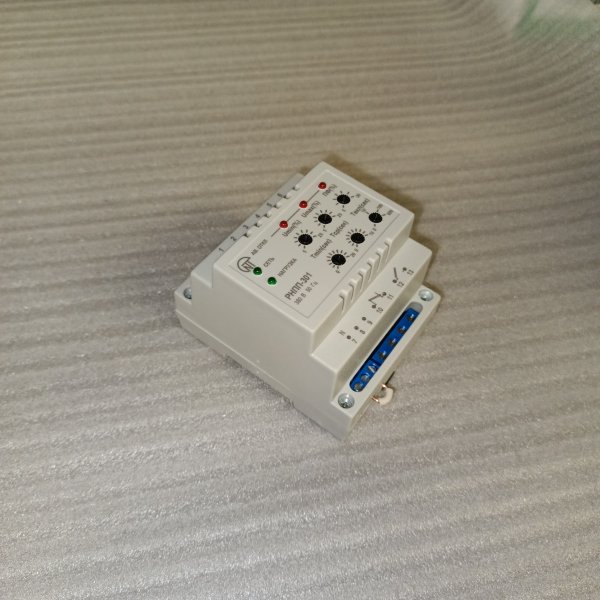

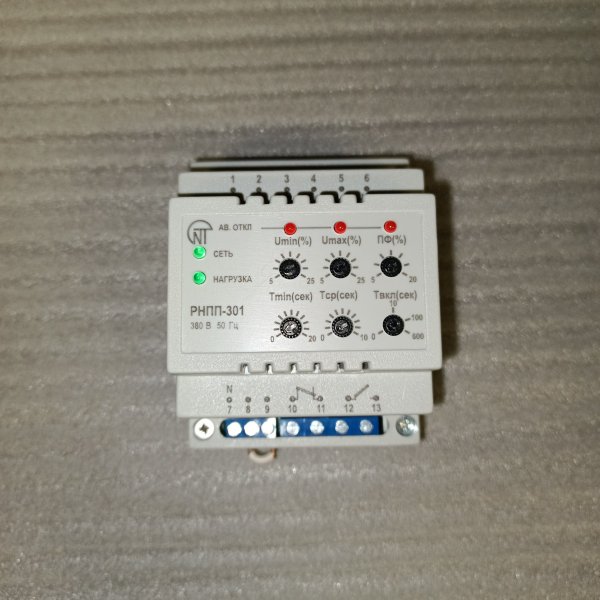

Светодиоды на лицевой панели реле индицируют:
Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:
Технические характеристики:
| Место установки | DIN-рейка |
| Бренд | Новатек-Электро |
| Контакт | 1 NO+1 NC |
| Максимальный коммутируемый ток (АС1) | 5 А |
| Регулировка времени срабатывания | Да |
| Тип напряжения | Трехфазное |
| Максимальный порог напряжения | 275 В |
| Регулировка порогов напряжения | Да |
| Минимальный порог напряжения | 195 В |
| Контроль фаз | Да |
| Модульная ширина | 4 |
Реле контроля напряжения EC001438
Реле напряжения РНПП-301 3ф НовАтек-Электро 3425600301
РНПП-301 от «Новатек-Электро» — это то самое реле, которое ставят, когда нужно спокойно жить с трехфазной сетью: чтобы при перекосе фаз, пропадании одной фазы или «гуляющем» напряжении оборудование не ловило аварии. Устройство простое по идее, но очень полезное в щитке, особенно там, где нагрузки неравномерные.
Где применяется
Чаще всего РНПП-301 берут для защиты трехфазных электродвигателей, насосов, компрессоров, вентиляции, станков и любой техники, которой критично, чтобы фазы были «ровные» и на месте. Также хорошо заходит в вводные щиты небольших производств, мастерских, котельных и коммерческих объектов, где периодически бывают просадки/перекос из-за сварки, пусков мощных приводов или перегруженной линии.
Ключевые характеристики
- Тип: трехфазное реле контроля напряжения и перекоса/обрыва фаз
- Ток выходных контактов: 5 А
- Монтаж: на DIN-рейку
- Производитель/бренд: Новатек-Электро
- Артикул: 3425600301
Практические особенности
Формат под DIN-рейку — это про аккуратную установку в стандартный щит без самодельных креплений и «плясок» с местом. Контакты на 5 А обычно используют не для прямого питания нагрузки, а для управления — например, катушкой контактора. Так получается правильная схема: реле следит за сетью, а силовую часть коммутирует контактор, который и рассчитан на ток двигателя или линии.
Что защищает и как работает
Реле постоянно сравнивает параметры по трем фазам. Как только появляется опасная ситуация — перекос, пропадание фазы или выход напряжения за допустимые рамки — оно меняет состояние выходного реле и отключает управление нагрузкой (чаще всего снимает питание с катушки контактора). Когда сеть приходит в норму, включение происходит обратно по заданной логике схемы — без необходимости бежать к щиту после каждого «мигания» на линии.
Почему берут
Его ставят ради понятной вещи: дешевле предотвратить перегрев и «подпал» двигателя, чем потом искать, почему он начал гудеть, греться и терять тягу. Плюс это быстрый способ дисциплинировать проблемную сеть — особенно в местах, где перекос появляется не каждый день, но метко.
Рекомендации по применению
Если защищаете двигатель или компрессор — подключайте РНПП-301 через контактор: выходные контакты реле (5 А) оставьте для цепи управления. Перед вводом в работу проверьте чередование фаз и логику отключения на тестовом пуске: в реальной эксплуатации это экономит время и помогает сразу понять, что защита отрабатывает так, как вы ожидаете.
