Производитель:
Новатек-Электро (Novatek-Electro)
Трехфазное реле напряжения и контроля фаз РНПП-302 8А на DIN-рейку
Ключевые характеристики
Место установкиDIN-рейка
БрендНоватек-Электро
Регулировка времени срабатыванияДа
Минимальный порог напряжения85 В
Тип напряженияТрехфазное
Контроль фазДа
Описание
Трехфазное реле напряжения и контроля фаз РНПП-302 8А на DIN-рейку 3425600302
РНПП-302 является многофункциональным программируемым контроллером для защиты в цепях переменного напряжения220/380 или 230/400 В, частотой 50 Гц. Имеет все функции реле РНПП-301, включая контроль контактов магнитного пускателя.
В каждом из режимов пользователь сам определяет набор контролируемых параметров. Кроме того, имеет цифровой вход, блокирующий реле в случае аварии.
Дополнительная опция: цифровой трехфазный вольтметр отображающий текущее значение фазного/линейного напряжения.
- Технические характеристики:
- Коммутируемый ток: 8 A
- Номинальное фазное/линейное напряжение: 220/380 В
- Потребляемая мощность: не более 5 Вт
- Диапазон рабочих температур: от -35 до +55 °C
- Сечение проводов для подключения к клеммам: 0,25 – 2,5 мм2
- Степень защиты: IP40
Характеристики
| Место установки | DIN-рейка |
| Бренд | Новатек-Электро |
| Регулировка времени срабатывания | Да |
| Минимальный порог напряжения | 85 В |
| Тип напряжения | Трехфазное |
| Контроль фаз | Да |
| Регулировка порогов напряжения | Да |
| Максимальный коммутируемый ток (АС1) | 8 А |
| Дисплей | Да |
| Контакт | 1 NO/NC |
| Максимальный порог напряжения | 295 В |
| Модульная ширина | 4 |
Классификация ETIM
ETIMНомин. напряжение питания цепи управления Us AC 50 Гц250...400 В
Диапазон измеряемого напряжения №185...230 В
Диапазон измеряемого напряжения №2235...295 В
Контроль мин. однофазного напряженияНет
Контроль мин. трехфазного напряженияДа
Контроль макс. напряжения при постоян. токеНет
Контроль мин. напряжения при постоян. токеНет
Функция гистерезиса для напряжения при постоян. токеНет
Тип измеряемого напряженияПеременный ток (AC)
Номин. напряжение питания цепи управления Us постоян. тока DC24...30 В
Мин. задержка на включение.1 с
Макс. задержка на включение30 с
Количество нормально разомкнутых (НО, NO, з) контактов1
Количество переключающих (перекидных) контактов1
Ширина70 мм
Высота86 мм
Глубина59 мм
Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
Фото и видео

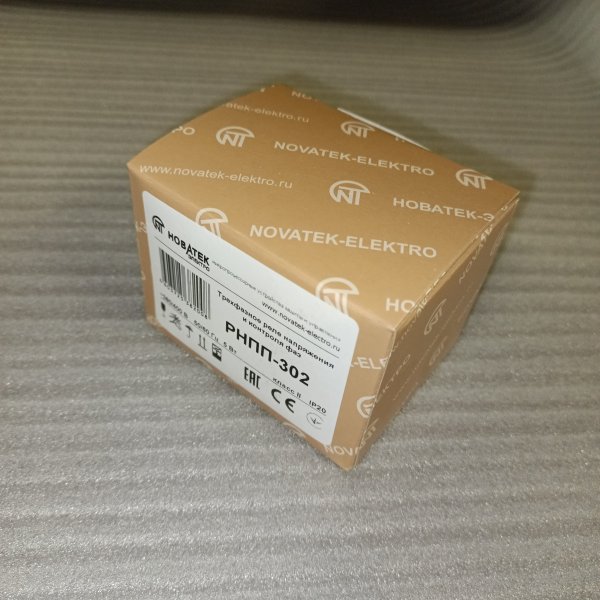

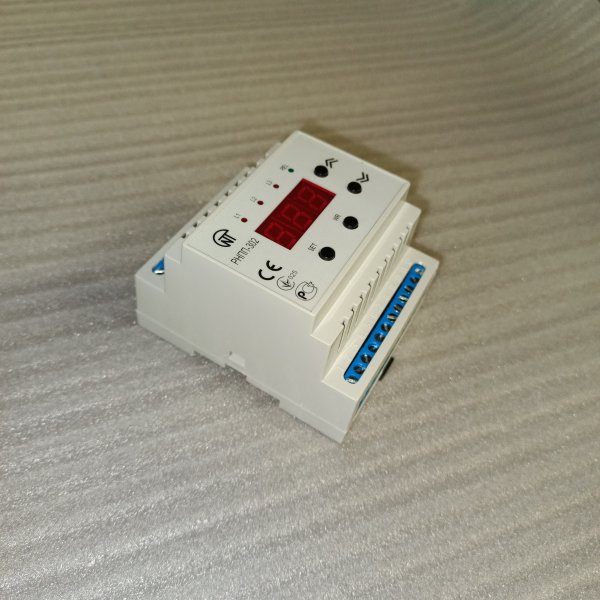

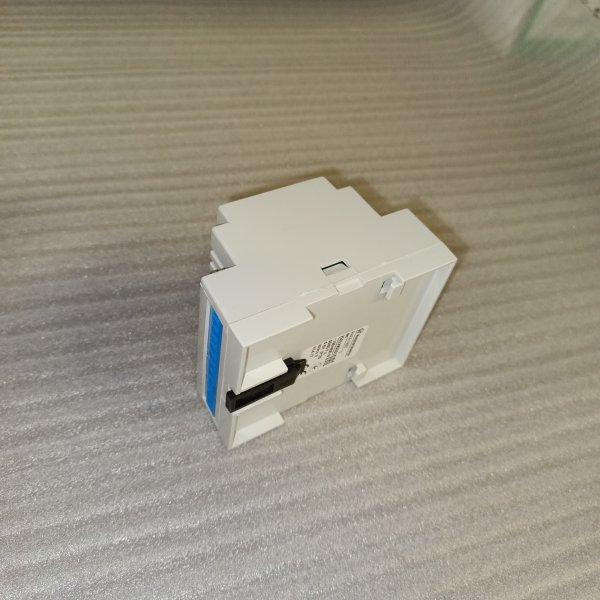

Фото покупателей
Вопрос-ответ
В
Yuriy Kucher, 12.09.2018 05:06
Добрый день, Подскажите данное реле обеспечивает только разрыв цепи в случае скачков напряжения или же это реле может управлять фазами (переключать с одной на другую) в случае если использовать реле с трансформатором. Вкратце суть проблемы: у нас низкое напряжение (зимой 120В) в доме стоит повышающий трансформатор, так вот на него необходимо установить управление чтоб реле (на трансформаторе) переключалось при высоком напряжении на городскую сеть и обратно через трансформатор при низком напряжении, спасибо!
S
Shop220:
Добрый день, Юрий.
Данное реле не производит переключение между фазами, для Ваших целей может подойти автоматический переключатель фаз ПЭФ-301 (арт. 3425601301).
