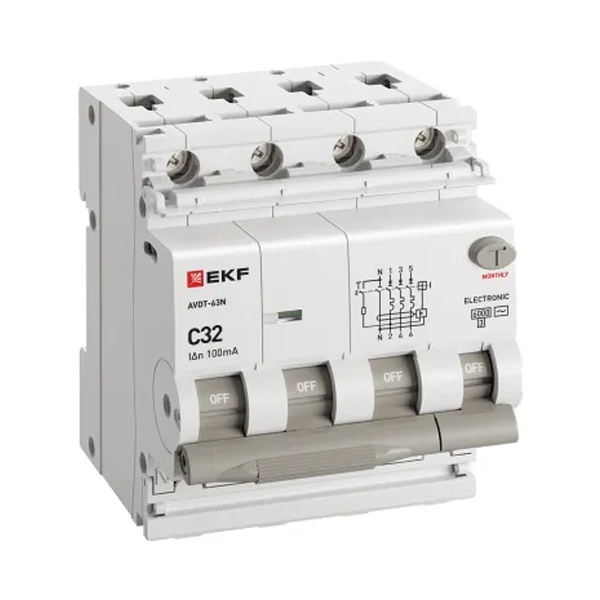

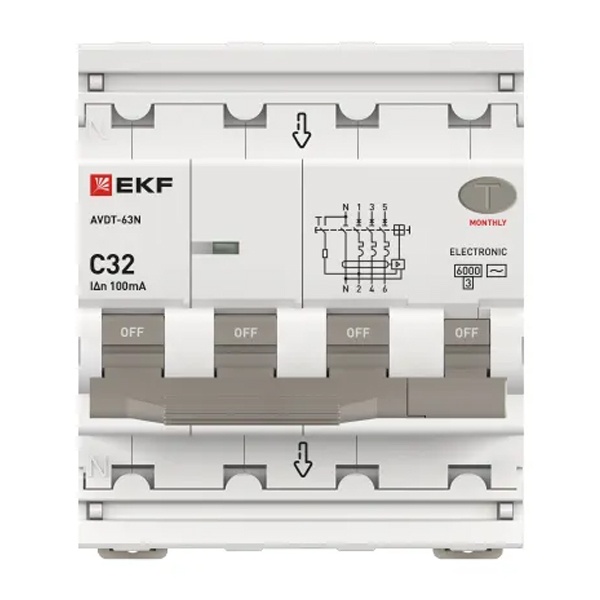

Дифавтомат EKF АВДТ-63N 3P+N 32А 100мА характеристика C тип АС трехфазный электронный 6кА (дифференциальный автомат, АВДТ) D63N46E32C100

Если нужно поставить защиту на трехфазную линию и не разносить по щиту отдельно автомат и УЗО, дифавтомат — самый практичный вариант. EKF PROxima АВДТ-63N на 32 А как раз из таких «рабочих» аппаратов: ставится быстро, занимает меньше места и закрывает сразу две задачи — от перегрузки/КЗ и от утечки тока.

Чаще всего его берут в небольшие распределительные щиты для мастерских, гаражей, техпомещений, коммерческих объектов и частных домов, где есть трехфазные потребители: насосы, вентиляция, компрессоры, станки, теплооборудование. Подходит и для групповой защиты линий, и для отдельного мощного потребителя, когда важно, чтобы при проблеме отключалось именно нужное направление, а не весь ввод.

Ключевые характеристики, на которые реально смотрят при подборе:

• Номинальный ток: 32 А — для линий, где расчетная нагрузка укладывается в этот диапазон.
• Полюсность: 3P+N — отключает сразу три фазы и рабочий ноль, что в трехфазных сетях сильно упрощает жизнь при аварии и обслуживании.
• Дифференциальный ток: 100 мА — чаще применяют как противопожарный уровень защиты (не «тонкий» 30 мА для розеток в ванной, а именно для линий/групп, где задача — отсечь опасные утечки по изоляции).
• Характеристика отключения: C — нормально переносит умеренные пусковые токи (типичная история для двигателей, насосов, компрессоров, блоков питания), без лишних «ложных» отключений на старте.
• Тип по утечке: AC — реагирует на переменный синусоидальный дифференциальный ток.
• Отключающая способность: 6 кА — стандартный уровень для большинства щитов с нормальным расчетом токов КЗ.
• Исполнение: электронный, серия PROxima, модель АВДТ-63N.

Что по конструкции и практическим моментам: один модульный аппарат вместо связки «автомат + УЗО» — это меньше соединений и меньше путаницы в щите. Когда щит плотный, это особенно заметно: проще уложить проводку, проще подписать группы, проще потом искать причину отключения. Отдельный плюс 3P+N в том, что при срабатывании не остается «живого» нуля или одной из фаз — аппарат снимает питание полностью с защищаемой линии, и это правильнее с точки зрения обслуживания и безопасности.

Что защищает и как это работает: внутри совмещены два узла. Первый — обычный автоматический выключатель: отслеживает перегрузку (когда ток долго выше номинала) и короткое замыкание (резкий скачок тока) и отключает линию. Второй — дифференциальная часть: сравнивает токи в фазах и нуле; если часть тока «утекает» мимо (например, на корпус оборудования или через поврежденную изоляцию), появляется разница, и аппарат отключается при достижении 100 мА. Тип AC означает, что он рассчитан на утечки переменного тока — для классических нагрузок без сложной силовой электроники.

Почему его берут: когда нужен понятный и компактный узел защиты на трехфазу без лишних связок в щите. 100 мА удобно ставить на группы с протяженными линиями или на ввод/подввод в качестве противопожарной ступени, а характеристика C хорошо «дружит» с оборудованием, у которого есть пусковые токи. Плюс 6 кА — рабочий вариант для большинства объектов, где сеть не «жесткая» промышленная с огромными токами КЗ.

Рекомендации по применению: перед установкой стоит прикинуть назначение защиты. Если задача — защита человека на розеточных линиях, обычно уходят в 30 мА, а 100 мА оставляют для противопожарной ступени или для отдельных линий, где так и задумано проектом. Тип AC имеет смысл ставить там, где нет выраженной «электроники» с выпрямителями и частотниками; для таких нагрузок часто выбирают другие типы по дифференциальному току. И как всегда в щите: нормальная затяжка клемм с правильным моментом и аккуратная разводка нуля — половина успеха, чтобы потом не ловить непонятные отключения.

Артикул производителя: D63N46E32C100. Бренд: EKF.
