Импульсное зажигающее устройство для натриевых и металлогалогенных ламп мощностью 600-1000 Ватт для сети 220-240 Вольт
Описание
Импульсное зажигающее устройство для натриевых и металлогалогенных ламп мощностью 600-1000 Ватт для сети 220-240 Вольт 141642
Импульсные зажигающие устройства (ИЗУ) используются для зажигания и запуска газоразрядных ламп ДНаТ и металлогалогенных типа ДРИ/МГЛ при включении их сеть переменного тока. Во время включения ИЗУ выдают импульс высокого напряжения (от 4 до 5 кВ). Этот импульс разжигает дугу. После того как лампа запустилась, импульсы прекращают поступать.
Для простейших ИЗУ характерны недолговечность и дешевизна. Сейчас выпускают ИЗУ со встроенным термодатчиком или цифровым таймером, который отключает ИЗУ, если лампа перегорела или отсутствует. При отсутствии таймета или теплозащиты, в случае неисправности, ИЗУ все равно посылает импульсы, что приводит к выходу из строя всей цепи (ИЗУ-ПРА).
Использование такой термозащиты повышает стоимость импульсного зажигающего устройства на 40-60%, но существенно выигрывает эксплуатация всей системы ИЗУ-ПРА-Лампа.
Подключение ИЗУ:При таком подключении ток не проходит через ИЗУ (это исключает потерю мощности). Эта схема подключения проста, надежна и недорогая. Однако, ИЗУ формирует импульсы высокой частоты, которые влияют на дроссели. Поэтому необходимо применение дросселей с повышенной изоляцией, выдерживающей 2-5кВ. Но для МГЛ стандартные дроссели не поддерживают такую величину, поэтому параллельное соединение применимо к зажигающим устройствам, напряжение которых меньше 2кВ.
Этот тип подключения используется чаще. При этом ток протекает по обмотке трансформатора и потери мощности составляют около 1%. Поэтому ИЗУ сильно нагревается. Это увеличивает габаритные размеры и вес устройства.
Обзор от AI
Если у вас светильник на металлогалогенной или натриевой лампе и он «не хочет» запускаться с первого раза, чаще всего упирается не в лампу, а в пуск. ИЗУ (импульсное зажигающее устройство) VS Z от Vossloh Schwabe как раз из тех узлов, которые ставят, когда нужен стабильный старт на мощностях 600–1000 Вт и без лишних сюрпризов в эксплуатации.
По применению здесь все просто: это ИЗУ для светильников с МГЛ и ДНаТ, где стоит соответствующий ПРА и нужна импульсная подача на лампу для уверенного зажигания. Обычно такие решения встречаются в уличных светильниках, на промплощадках, в складских и высоких помещениях, где используются мощные газоразрядные источники света и важна предсказуемость запуска даже после перерывов питания.
Ключевые параметры, на которые стоит ориентироваться:
- мощность ламп: 600–1000 W;
- питание: 220–240 V;
- импульс зажигания: 4–5 kV;
- ток: 10,3 A;
- габариты: 95×43×35 мм;

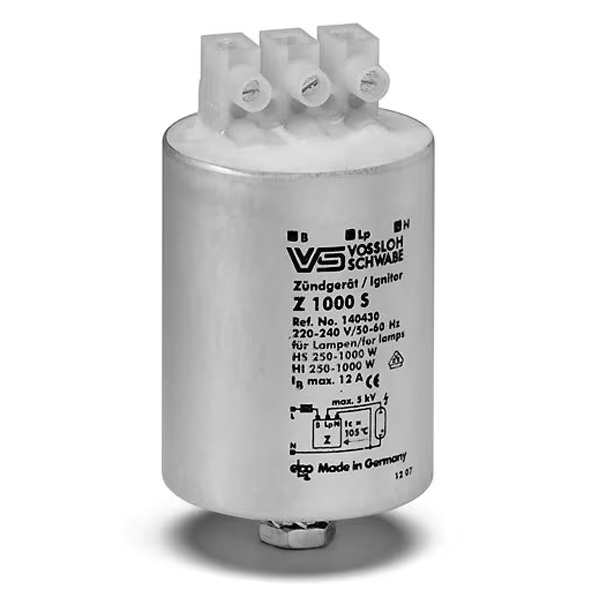

- модель: VS Z 1000 S, артикул производителя 141642.
Практически это означает следующее: устройство рассчитано именно на «тяжелые» по запуску лампы большой мощности и дает тот уровень импульса, который обычно требуется, когда дуга в колбе еще не сформирована. По размерам ИЗУ компактное для своего класса — в большинстве светильников под 600–1000 Вт его реально разместить без акробатики с монтажом, если в корпусе вообще предусмотрено место под отдельный пускатель.
Как работает и что дает по защите ресурса: ИЗУ формирует высоковольтные импульсы (4–5 кВ), которые пробивают межэлектродный промежуток и «подхватывают» зажигание. После того как лампа вышла на режим и дуга стабилизировалась, потребность в импульсах исчезает — в нормальной схеме пускатель не «молотит» постоянно. За счет этого снижается количество неудачных стартов, а значит меньше перегруза по электрике в момент пуска и меньше поводов лазить к светильнику с вышки или под потолок.
Почему берут именно такой тип ИЗУ: когда нужно уверенно запускать МГЛ/ДНаТ на 600–1000 Вт от стандартной сети 220–240 В, с понятными параметрами импульса и тока, без подбора «наугад». Плюс удобно, что маркировка и назначение читаются однозначно — меньше шансов поставить не тот узел при замене.
Рекомендации по применению: перед заменой сверяйте мощность лампы и совместимость со схемой светильника (МГЛ/ДНаТ + соответствующий ПРА). По монтажу — ориентируйтесь на штатную компоновку внутри светильника и аккуратную прокладку проводов: для зажигающих импульсов особенно важно нормальное состояние изоляции и надежные соединения. Если светильник уже «возрастной», имеет смысл одновременно проверить клеммы и проводку в отсеке ПРА/ИЗУ — половина проблем со стартом обычно там.
