Ответвительный кабельный зажим-орех соединительный электрический для магистральных и ответвительных проводов
Ответвительный кабельный зажим-орех соединительный электрический для магистральных и ответвительных проводов 108496
Ответвительные сжимы (КВТ) предназначены для выполнения ответвлений от магистральных линий медных и алюминиевых проводов напряжением до 660В с предварительным снятием изоляции на месте установки без разрезания проводника.
Преимущества в пользу сжимов марки КВТ:
- корпус сжимов сделан из карболита - термостойкого материала, выдерживающего температуру свыше 200°С;
- универсальные прижимные винты - монтаж крестовой или плоской отверткой;
- степень защиты IP20;
- металлическая плашка изготовлена из анодированной стали.

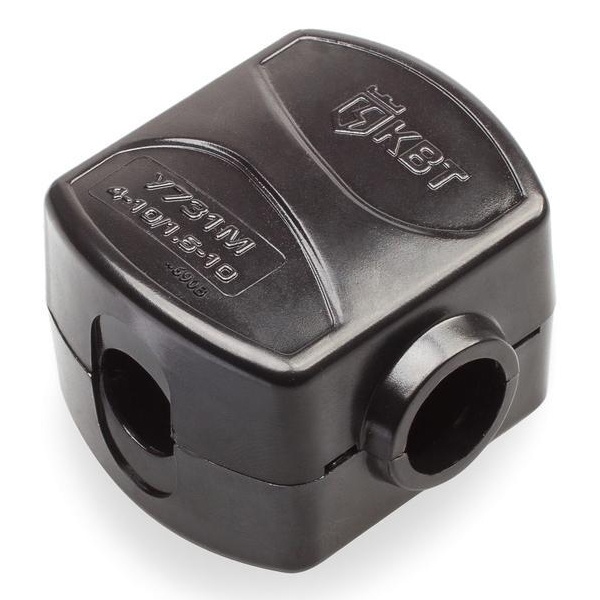

У731М от КВТ — тот самый «ответвитель», который выручает, когда нужно аккуратно снять отвод с магистрали, не превращая соединение в клубок скруток и изоленты. Поставил, протянул, закрыл — и получаешь понятный, обслуживаемый узел.
Такие сжимы чаще всего ставят в распределительных коробках, щитках, на сборках с клеммными рядами — везде, где есть проходящая линия и нужно запитать отдельную ветку. Подходит как для бытовых задач (освещение, розеточные группы), так и для небольших коммерческих объектов, где много ответвлений и важна повторяемость монтажа.
Ключевые характеристики:
- тип: ответвительный кабельный сжим У731М;
- сечения подключаемых проводников: магистраль 4–10 мм2, ответвление 1,5–10 мм2;
- упаковка: 10 шт;
- бренд: КВТ;
- артикул производителя: 108496.
Что по практике монтажа: сжим удобен тем, что позволяет сделать отвод без «самодеятельности» со скрутками и без лишних переходников. В результате соединение получается компактным, а логика трассировки в коробке — читаемой: магистраль идет дальше, отвод уходит на свою линию. Когда через пару лет вскрывают коробку для диагностики, это экономит время и нервы.
Как работает и что дает: магистральный проводник и провод ответвления фиксируются в сжиме, контакт создается за счет механического прижима. При правильной затяжке получается стабильное электрическое соединение с нормальным переходным сопротивлением — без «плавающих» контактов, которые любят греться под нагрузкой.
Почему берут У731М: это понятное решение под типовые сечения 1,5–10 мм2 на ответвление и 4–10 мм2 на магистраль — как раз то, что часто встречается в реальных схемах. Плюс упаковка по 10 штук — удобно, когда собираете объект и нужно одинаковое решение на серию коробок.
Рекомендации по применению: подбирайте сечения строго в пределах, указанных для сжима, и не пытайтесь «зажать на авось» провод меньшего диаметра. Перед монтажом проверьте, что жилы чистые, без надрезов и сильной деформации, а после затяжки сделайте легкую протяжку — проводник не должен ходить. Если соединение делается в коробке, оставляйте небольшой запас по длине, чтобы узел можно было спокойно обслужить без натяжения.
